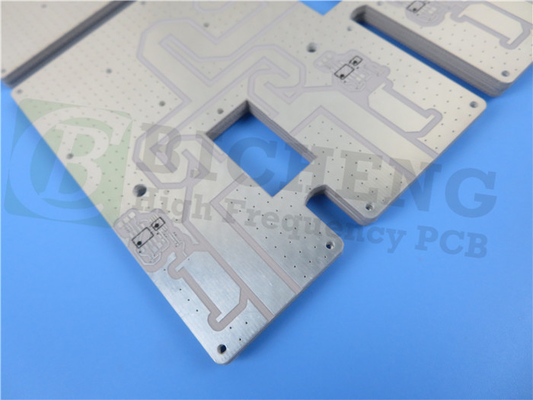

50mil RO3206 PCB Board mit ENIG für Mikrostrip Patch Antennen

Heute werden wir die Welt der RO3206 Hochfrequenzschaltungen erforschen, die Laminate sind, die mit Keramik versehen und mit gewebter Glasfaser verstärkt sind.

Diese speziell entwickelten Materialien bieten eine außergewöhnliche elektrische Leistungsfähigkeit und mechanische Stabilität zu wettbewerbsfähigen Preisen.Eine wesentliche Eigenschaft, die RO3206 Hochfrequenzmaterialien unterscheidet, ist ihre verbesserte mechanische Stabilität.

RO3206-Laminate kombinieren die Vorteile von nicht gewebten PTFE-Laminaten, wie z. B. eine glatte Oberfläche für feinere Radiertoleranzen, mit der Festigkeit und Steifigkeit von gewebten PTFE-Laminaten aus Glas.Mit diesen Materialien, können Leiterplatten mit Standardtechniken der Verarbeitung von Leiterplatten aus PTFE hergestellt werden.

RO3206-Laminate, die nach einem ISO 9002 zertifizierten Qualitätssystem hergestellt werden, besitzen beeindruckende Eigenschaften.

RO3206 Typische Eigenschaften

Die dielektrische Konstante ist eine entscheidende Eigenschaft dieses Materials. Bei einer Frequenz von 10 GHz und einer Temperatur von 23°C beträgt die Prozessdielektrische Konstante in Z-Richtung 6,15 ± 0.15, gemessen mit dem IPC-TM-650 2.5.5.5 Versuchsmethode mit Klemmstreifen; für die Konstruktion im Frequenzbereich von 8 GHz bis 40 GHz beträgt die dielektrische Konstante in der Z-Richtung 6.6, gemessen anhand der Differentialphasenlänge-Methode.

Bei einer Frequenz von 10 GHz und einer Temperatur von 23°C beträgt der Df-Wert in der Z-Richtung 0.0027, gemessen mit dem IPC-TM-650 2.5.5.5 Prüfmethode.

In der X- und Y-Richtung beträgt die Dimensionsstabilität 0,8 mm/m, gemessen mit der COND A der ASTM D257-Prüfmethode.

RO3206 weist auch hervorragende elektrische Eigenschaften auf. Der Volumenwiderstand beträgt 10^3 MΩ•cm und der Oberflächenwiderstand beträgt 10^3 MΩ, beide gemessen mit COND A des IPC 2.5.17.1 Prüfmethode.

Mit einem Zugmodul von 462 kpsi sowohl in der MD- als auch in der CMD-Richtung, getestet bei 23 °C mit der Prüfmethode ASTM D638, weist RO3206 eine gute mechanische Festigkeit auf.

Die Wasserabsorption ist minimal und beträgt weniger als 0,1% nach der Prüfmethode D24/23 des IPC-TM-650 2.6.2.1 Standard.

Die spezifische Wärme von RO3206 wird auf der Grundlage seiner chemischen Zusammensetzung auf 0,85 J/g/K berechnet.

In Bezug auf die Wärmeleitfähigkeit weist das Material einen Wert von 0,67 W/m/K bei einer Temperatur von 80°C auf, gemessen mit der Prüfmethode ASTM C518.

Der Koeffizient der thermischen Ausdehnung beträgt 13, 13 bzw. 34 ppm/°C in den Richtungen X, Y und Z.Diese Messungen wurden bei einer Temperatur von 23°C und einer relativen Luftfeuchtigkeit von 50% mit dem IPC-TM-650 2.4.41 Prüfmethode.

Die Td (Thermalentzündungstemperatur) von RO3206 beträgt 500°C und wird nach ASTM D3850 mit der TGA-Prüfmethode bestimmt.

Das Material hat eine Dichte von 2,7 g/cm3 und weist eine braune Farbe auf.

Bei der Kupferschalenfestigkeit erreicht RO3206 einen Wert von 10,7 pli, wenn er mit 1 Unze getestet wird.4.8 Prüfmethode.

Darüber hinaus ist das Material bleifrei und verfahrenskompatibel und hat eine Entflammbarkeit von V-0 nach UL 94 erhalten.

Unsere PCB-Fähigkeit (RO3206)

Wir bieten eine breite Palette von PCB-Optionen für RO3206, einschließlich einseitiger, zweiseitiger, mehrschichtiger und hybrider Platten.

Sie können zwischen Kupfergewichten von 35 μm und 70 μm sowie dielektrischen Dicken von 1,6 mm und 1,27 mm wählen.

Die PCB-Größen können bis zu 400 mm x 500 mm betragen, entweder als einzelne Platten oder mehrere Typen in einem Panel.

Wir bieten verschiedene Löschmasken, darunter grüne, schwarze, blaue, gelbe und rote.

Wenn es um Oberflächenveredelung geht, bieten wir Eintauzgold, HASL, Eintauzgelber, Eintauzgolz, ENEPIG, OSP, bares Kupfer und reines Gold an.

Schlussfolgerung:

Zusammenfassend lässt sich sagen, daß die Hochfrequenzschaltungen RO3206 aufgrund ihrer hervorragenden elektrischen Leistung und mechanischen Stabilität eine zuverlässige Lösung für eine Vielzahl von Anwendungen bieten.mit einer Breite von mehr als 20 mm, jedoch nicht mehr als 30 mm, RO3206 Laminate bieten hervorragende Eigenschaften, die den anspruchsvollen Anforderungen von Hochfrequenzkreisen entsprechen.
