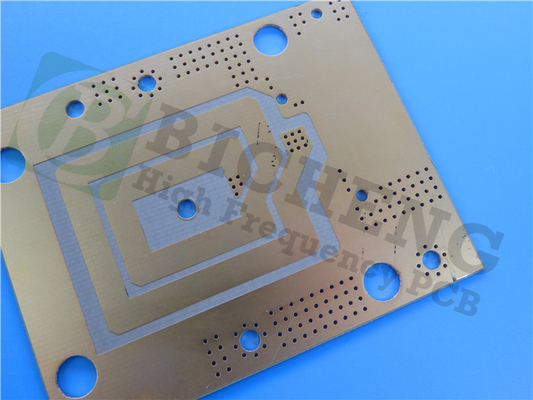

Rogers 25mil RO3006 Immersion Gold PCB Blog 100% elektrischer Test

Wir freuen uns, Ihnen unser neues PCB vorzustellen.

1. PCB-Material:
- Hergestellt mit RO3006 keramisch gefüllten PTFE-Verbundwerkstoffen für eine höhere Zuverlässigkeit.
- Hergestellt unter Verwendung eines bleifreien Verfahrens in Übereinstimmung mit umweltbewussten Verfahren.
- für einen optimalen Betrieb in einem breiten Temperaturbereich von -40°C bis +85°C geliefert.

2. Stackup: 2-Schicht starres PCB
- Eine robuste Stack-Up-Konfiguration zur Gewährleistung von Stabilität und Leistung.
- besteht aus fertigen Kupferschichten mit einer Dicke von 35 mm.
- Ein 25 mm RO3006 Dielektrische Schicht.
- Endet mit einer zusätzlichen fertigen Kupferschicht von 35um.

3- Details für den Bau:
- Die Abmessungen der Platten sind 217 mm x 102 mm und bieten viel Platz für Ihre Anwendungen.
- Mindestspuren/Raum von 9/8 mil, so daß ein präzises Schaltkreislaufdesign möglich ist.
- Unterstützt eine minimale Bohrgröße von 0,3 mm, was eine effiziente Verbindung ermöglicht.
- Nicht enthalten sind blinde oder vergrabene Durchläufe, die Einfachheit und Zuverlässigkeit gewährleisten.
- Eine Endplatte mit einer Dicke von 0,76 mm, die die perfekte Balance zwischen Langlebigkeit und Kompaktheit schafft.
- Alle Schichten verfügen über ein fertiges Kupfergewicht von 1,4 ml, was eine hervorragende Leitfähigkeit gewährleistet.
- Über eine Plattierungstärke von 1 Millimeter, um die Signalintegrität zu verbessern.
- Die Oberflächenveredelung erfolgt durch Eintauchen von Gold, das eine überlegene Korrosionsbeständigkeit und eine glatte Kontaktoberfläche bietet.
- Die Oberseite ist elegant in Weiß dargestellt, was die Identifizierung der Bauteile erleichtert.
- Der Unterteil ist absichtlich weggelassen, um die Ästhetik zu verbessern.
- Die Top-Lötmaske wird in einer leuchtend blauen Farbe aufgetragen, die das Brett schützt und die Lötwirksamkeit erhöht.
- Die Maske für das Unterlöten ist nicht enthalten, was den Herstellungsprozess optimiert.
- Die Lötplatten sind frei von Seidenschirm und sorgen für ein präzises und zuverlässiges Lösen.
- Jedes Brett wird einer strengen 100%igen elektrischen Prüfung unterzogen, um eine optimale Leistung zu gewährleisten.

4- PCB-Statistiken:
- Er bietet Platz für insgesamt 51 Komponenten, die vielseitige Anwendungen ermöglichen.
- 80 Pads, um eine reichhaltige Verbindung zu gewährleisten.
- Einschließlich 59 Durchlöcher für sichere und robuste Verbindungen.
- verfügt über 21 Top SMT (Surface Mount Technology) Pads für Oberflächenbauteile.
- Unterste SMT-Pads sind nicht vorhanden und entsprechen spezifischen Konstruktionsanforderungen.
- Enthält 75 Durchgänge, die eine effiziente Signalvermittlung über die ganze Leitung ermöglichen.
- Unterstützt 7 Netze, so dass ein organisiertes und effizientes Schaltkreisdesign möglich ist.

5Bildformat: Gerber RS-274-X
- in einem Gerber-Format geliefert, das für verschiedene Konstruktionswerkzeuge geeignet ist.

6Akzeptierte Norm: IPC-Klasse 2
- Hergestellt nach den IPC-Klasse-2-Normen, die Qualität und Zuverlässigkeit garantieren.

7Dienstbereiche: Weltweit
- Unsere Dienste sind weltweit verfügbar und gewährleisten so die Zugänglichkeit unabhängig von Ihrem Standort.

8Kontaktinformationen:
- Für technische Anfragen oder Fragen, kontaktieren Sie bitte Ivy unter sales10@bichengpcb.com. Unser engagiertes Team ist bereit, Ihnen zu helfen.

Einführung von RO3006: Pionierarbeit bei einem keramisch gefüllten PTFE-Verbundwerkstoff
RO3006 steht als Inbegriff der PCB-Innovation und mischt nahtlos keramisch gefüllte PTFE-Verbundwerkstoffe, um ein Material zu schaffen, das traditionelle Optionen übertrifft.Seine einzigartige Zusammensetzung sorgt für außergewöhnliche elektrische Leistung und Stabilität, was sie von der Konkurrenz unterscheidet.

Qualitätssicherung: Konformität mit den IPC-Klasse-2-Normen
Die Qualität steht an erster Stelle, und deshalb hält sich RO3006 an die IPC-Klasse-2-Standards.Gewährleistung der allgemeinen Zuverlässigkeit und Kohärenz.

Weltweite Reichweite: Kunden weltweit nahtlos bedienen
Wo auch immer Sie sind, unsere RO3006 PCBs sind leicht verfügbar, um Ihren Bedürfnissen gerecht zu werden.Wir sind weiterhin bestrebt, außergewöhnliche Unterstützung zu bieten und unseren Kunden weltweit Produkte von höchster Qualität zu liefern..

Erforschung der wichtigsten Eigenschaften: Dielektrische Konstante, Dissipationsfaktor und Wärmefaktor
RO3006 zeichnet sich durch seine außergewöhnlichen Eigenschaften aus.05Der geringe Abfallfaktor von 0,002 sorgt für minimale Signalverluste und eine hervorragende Signalintegrität.Messung bei -262 ppm/°C, garantiert Stabilität und gleichbleibende Leistung über einen breiten Temperaturbereich.

Zusammenfassend sind die RO3006 PCBs der Inbegriff einer bahnbrechenden Entwicklung in der Welt der Elektronik.Sie befähigen Ingenieure und Designer, innovative Lösungen zu entwickeln.Ob in der Luft- und Raumfahrt, in der Telekommunikation oder in anderen Branchen, RO3006 gewährleistet eine optimale Leistung auch unter extremen Bedingungen.RO3006 ist bereit, Ihr Design zu revolutionieren und zukünftige Innovationen voranzutreiben.. Die Kraft von RO3006 nutzen und ein neues Reich an Möglichkeiten in der PCB-Technologie erschließen.
