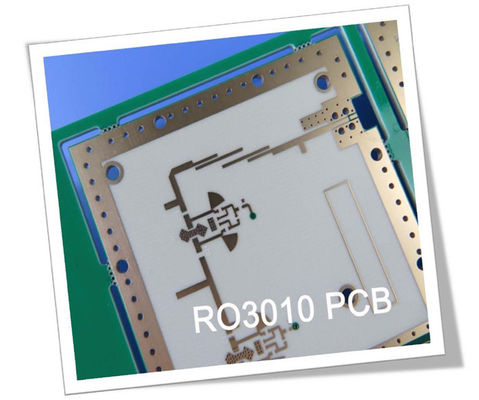

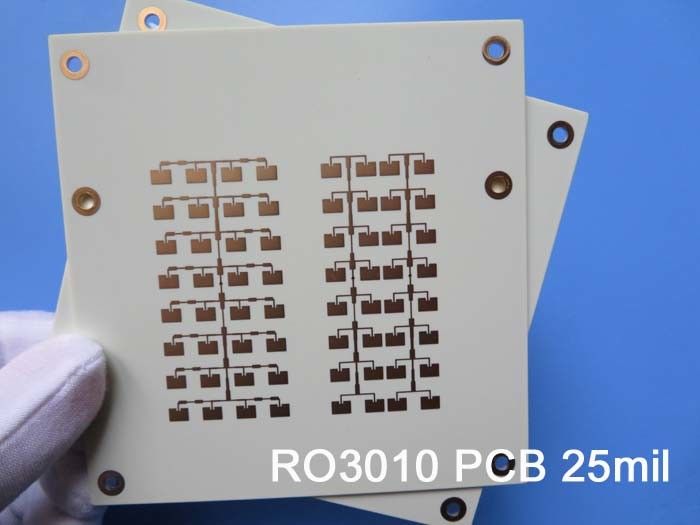

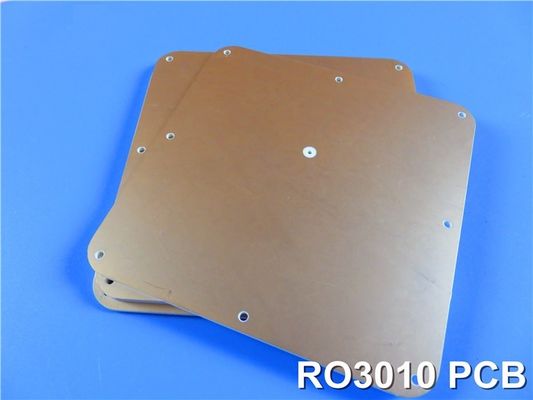

5mil RO3010 Starrer Mini-PCB 2L Barer Kupfer-Druckschirm

Wir präsentieren unsere 2-schichtigen starren Leiterplatten, die mit Rogers RO3010-PTFE-Verbundwerkstoffen aus Keramik gefüllt sind.Dieses PCB ist so konzipiert, dass es für eine Vielzahl von Anwendungen eine hohe Leistungsfähigkeit und Zuverlässigkeit bietetMit einer dielektrischen Konstante von 10,2+/- 0,30 bei 10 GHz/23°C und einem Abfallfaktor von 0,0022 bei gleicher Frequenz und Temperatur ist eine präzise Signalübertragung gewährleistet.Das PCB arbeitet in einem Temperaturbereich von -40 °C bis +85 °C, so dass es für verschiedene Umgebungen geeignet ist.

Das Rogers RO3010-Substrat bietet hervorragende thermische Eigenschaften mit einem niedrigen Wärmeausdehnungskoeffizienten (CTE) von 13 ppm/°C (X-Achse), 11 ppm/°C (Y-Achse) und 16 ppm/°C (Z-Achse) von -55 bis 288°C.Dieses Material bietet eine hohe Stabilität der Abmessungen und eignet sich gut für mehrschichtige PlattenZusätzlich weist es eine hohe Wärmeleitfähigkeit von 0,95 W/mK auf, was eine effiziente Wärmeableitung gewährleistet.05% und können Temperaturen von mehr als 500°C (Td> 500°C) standhalten.

Diese 2-schichtige Leiterplatte besteht aus einer Kupferschicht 1 mit einer Dicke von 35 μm, einem 5mil (0,127 mm) Rogers RO3010-Substrat und einer Kupferschicht 2 mit einer Dicke von 35 μm.Die Abmessungen des Brettes sind 8 mm x 8 mm, bietet einen kompakten Formfaktor für verschiedene Anwendungen. Es unterstützt eine Mindestspur/Raum von 7/7 mil und eine Mindestlochgröße von 0,20 mm. Die Endplatte ist 0,2 mm dick,und die äußeren Schichten haben ein Kupfergewicht von 1 Unze (1Durch die Plattierung beträgt die Dicke 20 μm.

Um eine hohe Qualität der Produktion zu gewährleisten, entspricht diese Leiterplatte den IPC-Klasse-2-Standards. Jede Leiterplatte wird vor dem Versand einem sorgfältigen 100%igen elektrischen Test unterzogen, der Zuverlässigkeit und Leistung garantiert.Das gelieferte Kunstwerk ist im Gerber RS-274-X-Format.

Mit einer Komponente und drei Pads, darunter zwei durchlöchende Pads und ein Top SMT Pad, eignet sich dieses PCB für verschiedene Anwendungen wie Automobilradar, GPS-Antennen,MobilfunktelekommunikationssystemeDie wirtschaftlichen Laminatpreise machen es ideal für die Massenfertigung.

Unsere Leiterplatten sind weltweit erhältlich, und für technische Anfragen kontaktieren Sie bitte unser Vertriebsteam unter sales10@bichengpcb.com.

Wählen Sie für Ihr nächstes Projekt unsere Rogers RO3010-basierte 2-schichtige starre Leiterplatte und erleben Sie die hohe Leistungsfähigkeit und Zuverlässigkeit, die sie für eine Vielzahl von Anwendungen bietet.

RO3010 ist ein hochfrequentes Laminatmaterial, das von Rogers Corporation angeboten wird und bei der Herstellung von Leiterplatten (PCBs) weit verbreitet ist.:

Zusammensetzung:RO3010 ist ein keramisch gefülltes PTFE (Polytetrafluorethylen) Verbundwerkstoff, bestehend aus einer PTFE-Matrix mit keramischen Füllstoffen, die seine elektrischen und mechanischen Eigenschaften verbessern.

Wärmeleitfähigkeit:RO3010 hat eine Wärmeleitfähigkeit von 1,44 W/m/K bei 50 °C. Diese hohe Wärmeleitfähigkeit ermöglicht eine effiziente Wärmeableitung,Verringerung der Betriebstemperaturen von Hochleistungsanwendungen und Verbesserung der allgemeinen Zuverlässigkeit.

Feuchtigkeitsabsorption:RO3010 hat eine geringe Feuchtigkeitsabsorptionsrate von etwa 0,04%. Diese Feuchtigkeitsbeständigkeit trägt dazu bei, die elektrische und mechanische Stabilität des Materials zu erhalten,Verhinderung einer Verschlechterung der Leistung in feuchten Umgebungen.

Koeffizient der thermischen Ausdehnung (CTE):RO3010 zeigt eine CTE von 24 ppm/°C in der X-Achse und 24 ppm/°C in der Y-Achse. Diese Werte zeigen, wie sich das Material mit Temperaturänderungen entlang der verschiedenen Achsen ausdehnt oder zusammenzieht.Die ausgeglichene CTE hilft, das Risiko mechanischer Belastungen zu minimieren und sorgt für eine dimensionale Stabilität in PCB-Designs.

Flammenbeständigkeit:RO3010 ist mit UL 94V-0 Flammenbewertung versehen, was auf seine hervorragende Flammenbeständigkeit hinweist.

RO3010 wird üblicherweise in Hochfrequenzanwendungen eingesetzt, bei denen strenge elektrische Leistungsfähigkeit, thermisches Management und Zuverlässigkeit unerlässlich sind.einschließlich Verstärker für Basisstationen, Leistungsverstärker, Filter, Kupplungen und andere RF/Mikrowellen-Schaltkreisentwürfe.
