Produktdetails:
Zahlung und Versand AGB:
|
| Grundmaterial: | IsoClad 917 0.508mm | Schichtzählung: | Doppeltes mit Seiten versehenes Brett |
|---|---|---|---|
| PWB-Stärke: | 0,6 Millimeter ±0.1 | Kupfernes Gewicht: | 1oz |
| Hervorheben: | ISOClad Hochfrequenz-PWB,Hochfrequenz-PWB 20mil,Immersions-Goldhochfrequenzleiterplatte |
||

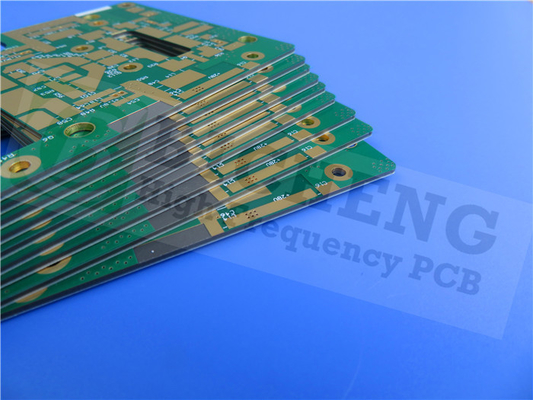

IsoClad 917 Hochfrequenz-Leiterplatte auf 20 mil (0,508 mm) Substrat mit Immersionsgold und grüner Lötmaske
(Leiterplatten sind maßgeschneiderte Produkte, die gezeigten Bilder und Parameter dienen nur als Referenz)
Allgemeine Beschreibung
Hierbei handelt es sich um eine Art doppelseitige Rundum-Antennenplatine, die auf einem 20-mil-Substrat aufgebaut ist und eine 0,5-Unzen-Kupferbeschichtung bis 1 Unze aufweist.Die Boards haben eine Größe von 126 mm Länge und 95 mm Breite und werden für intelligente Helme verwendet.Die Oberflächenveredelung auf Pads oder freiliegenden Leiterbahnen besteht aus chemischem Gold, das sich sehr gut für das SMD-Löten eignet. Die grüne Lötmaske schützt die gesamte Platine.Sie werden streng nach den IPC-Klasse-2-Standards hergestellt und zu 100 % elektrisch getestet.Alle 30 Bretter werden für den Versand vakuumverpackt.
PCB-Spezifikationen
| PCB-GRÖSSE | 126 mm x 95 mm = 1 Stück |
| BOARD-TYP | Hochfrequenz-PCB |
| Anzahl der Schichten | 2 Schichten |
| Oberflächenmontierte Komponenten | JA |
| Durchgangslochkomponenten | N / A |
| Ebenenstapel | Kupfer ------- 17 um (0,5 oz) + Plattenoberschicht |
| IsoClad 917 0,508 mm | |
| Kupfer ------- 17 um (0,5 oz)+Plattenunterschicht | |
| TECHNOLOGIE | |
| Minimaler Trace und Space: | 4 Mio. / 4 Mio |
| Mindest-/Höchstanzahl an Löchern: | 0,2 mm / 1,2 mm |
| Anzahl verschiedener Löcher: | 8 |
| Anzahl Bohrlöcher: | 251 |
| Anzahl gefräster Schlitze: | 3 |
| Anzahl interner Aussparungen: | 3 |
| Impedanzkontrolle: | NEIN |
| Anzahl Goldfinger: | 0 |
| PLATTENMATERIAL | |
| Glasepoxidharz: | IsoClad 917 0,508 mm |
| Endgültige Folie außen: | 1,0 oz |
| Endfolie innen: | 1,0 oz |
| Endgültige Höhe der Leiterplatte: | 0,6 mm ±0,1 |
| PLATTIEREN UND BESCHICHTEN | |
| Oberflächenfinish | Immersionsgold, 31,6 % |
| Lötstopplack auftragen auf: | Beide Seiten |
| Farbe der Lötmaske: | Grün |
| Lötmaskentyp: | Glänzend |
| KONTUR/SCHNEIDEN | Routenführung |
| MARKIERUNG | |
| Seite der Komponentenlegende | Oberseite |
| Farbe der Komponentenlegende | Weiss |
| Name oder Logo des Herstellers: | Kuangshung |
| ÜBER | Durchkontaktiertes Loch (PTH), Mindestgröße 0,2 mm.via gefüllt und zeltförmig. |
| ENTZÜNDLICHKEITSBEWERTUNG | 94V-0 |
| Maßtoleranz | |
| Umrissmaß: | 0,0059" |
| Plattenbeschichtung: | 0,0029" |
| Bohrertoleranz: | 0,002" |
| PRÜFEN | 100 % elektrischer Test vor dem Versand |
| Art des zu liefernden Kunstwerks | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw |
| SERVICE BEREICH | Weltweit, global. |
Unsere Vorteile
Shenzhen Bicheng Electronics Technology Co., Ltd wurde 2003 gegründet und ist ein etablierter Hochfrequenz-PCB-Lieferant und -Exporteur in Shenzhen, China, der Mobilfunk-Basisstationsantennen, Satelliten, passive Hochfrequenzkomponenten, Mikrostreifenleitungen und Bandleitungsschaltungen, Millimeterwellengeräte und Radar herstellt Systeme, digitale Hochfrequenzantennen und andere Bereiche weltweit seit 19 Jahren.Unsere Hochfrequenz-Leiterplatten basieren hauptsächlich auf drei Marken von Hochfrequenzmaterialien: Rogers Corporation, Taconic und Wangling.Die Dielektrizitätskonstante liegt zwischen 2,2 und 10,2 usw.
Wir haben auch Abteilungen für FR-4-Leiterplatten, flexible Schaltkreise und Metallkern-Leiterplatten, die von Prototypen über kleine Serien bis hin zur Massenproduktion angeboten werden.Wir erforschen und bauen auch aktiv PCB-Projekte mit hohem Mehrwert wie HDI, Quick Turn, Impedanzkontrolle, Schwerkupfer und Backplane-Boards usw. Dies hat dazu geführt, dass unsere PCB-Produkte eine effektive Erweiterung und Ergänzung sowie die Bildung integrierter Produktlinien ergeben von Low-End bis High-End.
Unsere PCB-Fähigkeit (2022)
| Parameter | Wert |
| Ebenenanzahl | 1-32 |
| Substratmaterialien | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210;RT/Duriod 5880;RT/Duroid 5870, RT/Duroid 6002, RT/Duroid 6010, RT/Duroid 6035HTC;RT/Duroid 5880LZ;TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438;TLF-35;RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45;TLX-0, TLX-6, TLX-7, TLX-8;TLX-9, TLY-3, TLY-5, TLY-5Z;PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2);AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350;TC600;DiClad 880, DiClad 870, DiClad 527;IsoClad 917;Nelco N4000, N9350, N9240;SCGA-500 GF220, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300;FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A usw.), FR-4 High CTI>600V;Polyimid, PET;Metallkern usw. |
| Maximale Größe | Flugtest: 900 x 600 mm, Vorrichtungstest 460 x 380 mm, kein Test 1100 x 600 mm |
| Toleranz des Platinenumrisses | ±0,0059" (0,15 mm) |
| PCB-Dicke | 0,0157" - 0,3937" (0,40 mm - 10,00 mm) |
| Dickentoleranz (T≥0,8 mm) | ±8 % |
| Dickentoleranz (t<0,8 mm) | ±10 % |
| Dicke der Isolierschicht | 0,00295" - 0,1969" (0,075 mm - 5,00 mm) |
| Mindestspur | 0,003" (0,075 mm) |
| Minimaler Platz | 0,003" (0,075 mm) |
| Äußere Kupferdicke | 35µm--350µm (1oz-10oz) |
| Innere Kupferdicke | 17 µm - 350 µm (0,5 Unzen - 10 Unzen) |
| Bohrloch (mechanisch) | 0,0079" - 0,25" (0,2 mm - 6,35 mm) |
| Fertiges Loch (mechanisch) | 0,0039"-0,248" (0,10mm--6,30mm) |
| Durchmessertoleranz (mechanisch) | 0,00295" (0,075 mm) |
| Registrierung (mechanisch) | 0,00197" (0,05 mm) |
| Seitenverhältnis | 12:1 |
| Lötmaskentyp | LPI |
| Min. Lötstopplackbrücke | 0,00315" (0,08 mm) |
| Mindestabstand zum Lötstopplack | 0,00197" (0,05 mm) |
| Stecker über Durchmesser | 0,0098" - 0,0236" (0,25 mm - 0,60 mm) |
| Toleranz der Impedanzkontrolle | ±10 % |
| Oberflächenfinish | HASL, HASL LF, ENIG, Immersionszinn, Immersionssilber, OSP, Goldfinger, rein vergoldet usw. |
FAQs
Liefern wir weltweit?
Alle über Bicheng Ltd käuflichen Leiterplatten können weltweit in alle Länder versandt werden, in denen kein Embargo gilt.Wir wählen für Sie die passenden Versanddienstleister aus: DHL, FedEx, TNT, UPS, EMS und Aramex
Sind die Hochfrequenzmaterialien auf Lager?
Wir halten den Großteil des Hochfrequenzmaterials mit Prototypenmengen auf Lager, z. B. Rogers-Material mit der 3000er-Serie, 4000er-Serie, 5000er-Serie, 6000er-Serie usw., Taconic-Material mit der RF-Serie, TLX-Serie, TLY-Serie usw., Wangling-Material F4B mit DK2 .2, DK2.65 usw. Da das Hochfrequenzmaterial so vielfältig ist, können Sie sich vor der Bestellung an unsere Vertriebsmitarbeiter wenden.
Kann ich meine Bestellung abholen?
Es ist völlig kein Problem, die Bestellung von Leiterplatten oder die Abholung von Leiterplatten von unserem Standort aus über Ihr Konto bei DHL, UPS oder FedEx usw. abzuwickeln. Wir helfen Ihnen bei der Vorbereitung der erforderlichen Exportdokumente oder Dateien für die Zollanmeldung.
Wie viel kostet die Lieferung?
Wir haben verschiedene Anbieter zur Auswahl.Normalerweise wählen wir für Sie eines mit den besten Versandkosten aus.Wenn Ihre Bestellung dringend ist, können wir Ihnen schnell und zeitnah bei der Auswahl des Spediteurs behilflich sein.
Kann ich meine Leiterplatten zurückgeben?
Da es sich bei Leiterplatten um irreversible Sonderanfertigungen handelt, ist eine Rückgabe der Artikel ohne Qualitätsmängel nicht möglich.
Wann kommt meine Bestellung an?
Alle Leiterplatten werden noch am selben Tag versandt, wenn die Fertigung vor 17:00 Uhr abgeschlossen ist.Für asiatische Kunden können Sie es innerhalb von 2–3 Tagen erhalten, für europäische Kunden in 6–7 Tagen und für amerikanische (Nord- und Süd-)Kunden in 6–7 Tagen. Die Spediteure können dies jedoch aufgrund der Komplexität des Transports nicht garantieren.
Muss ich für mein Paket unterschreiben?
Wir versenden alle Bestellungen mit DHL, UPS, FedEx, TNT, Aramex oder EMS, sodass sie vollständig nachverfolgt werden können und möglicherweise eine Unterschrift erfordern.
Wie kann ich meine Bestellung verfolgen?
Sobald Ihre Leiterplatten versandt wurden, erhalten Sie von unserem Vertrieb per E-Mail eine Versandbestätigung mit einer Sendungsverfolgungsnummer.Sie können diese Nummer auf ihren offiziellen Websites verfolgen.
Was soll ich tun, wenn mein Paket beschädigt ist oder verloren geht?
Diese Situation kommt in unserem täglichen Geschäft selten vor.Die Leiterplatten sind innen mit Luftpolsterfolie und außen mit KK-Karton verpackt, um Ihre Leiterplatten zu schützen.Sollte Ihr Paket jedoch verloren gehen oder beschädigt sein, müssen Sie sich umgehend mit uns in Verbindung setzen, damit wir den Spediteur kontaktieren und eine Ersatzproduktion veranlassen können.Bitte bewahren Sie alle beschädigten Artikel, einschließlich der beschädigten Verpackung, als Referenz auf.
