Material-Hochfrequenzstromkreis Rogers PWBs IsoClad 917 nicht gesponnener Fiberglas-/PTFE

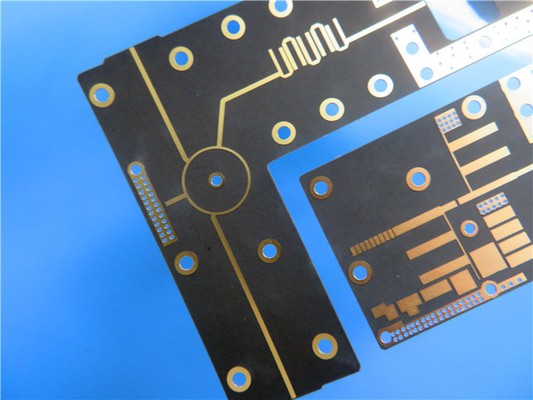

Hochfrequenz-PWB errichtet auf Rogers IsoClad 917 nichtgewebte fiberglass-/PTFEmaterialien

(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)

Kurze Einleitung

Rogers IsoClad 917 Laminate sind nichtgewebte fiberglass-/PTFEzusammensetzungen unter Verwendung eines niedrigen Verhältnisses von fiberglass/PTFE, zum die niedrigsten 2,17 oder 2,20 Dielektrizitätskonstante und 0,0013 Verlustfaktor zu erzielen. Längere gelegentliche Fasern und eigener Prozess von IsoClad 917 Einheitlichkeit der größeren Masshaltigkeit und der Dielektrizitätskonstante als Konkurrenten in den ähnlichen Klassen zur Verfügung stellen. Es ist die nichtgewebte Fiberglasverstärkung, weniger steif als gesponnenes Fiberglas, also hat es in den Anwendungen, in denen das abschließende PWB möglicherweise in Form verbogen wird, einschließlich konforme Antennen oder Umgriffsantennen verwendet.

Sind hier einige Eigenschaften von Material Isoclad 917. Wie niedrige Dielektrizitätskonstante (DK) von 2,17 oder 2,20, niedriger Verlustfaktor von .0013 an 10GHz, extrem - niedriger Verlust, niedrige Feuchtigkeitsaufnahme, in hohem Grade isotrop in x-, y- und z-Richtungen etc.

Es häufig benutzt in den konformen Antennen, im stripline und in den Mikrobandleiter-Stromkreisen, Lenksysteme, Radar Systeme und mehr.

Unsere PWB-Fähigkeit (IsoClad 917)

Unsere Vorteile

Im Jahre 2003 gegründet, ist Shenzhen Bicheng Electronics Technology Co., Ltd ein hergestellter Hochfrequenz-PWB-Lieferant und -exporteur in Shenzhen China und weltweit trennt zelluläre Basisstationsantenne, Satellit, passive Hochfrequenzkomponenten, Mikrobandleiterlinie und Bandlinie Stromkreis, Millimeterwellenausrüstung, Radarsysteme, digitale Hochfrequenzantenne und andere Felder für 19 Jahre. Unser Hochfrequenz-PCBs werden hauptsächlich auf 3 materiellen Hochfrequenzmarken errichtet: Rogers Corporation, takonisch und krumme Tour. Dielektrizitätskonstantestrecken von 2,2 bis 10,2 etc.

Wir haben auch Abteilungen der FR-4 Leiterplatte, flexible Stromkreise und Metallkern PCBs kennzeichnete als Prototypen, kleine Läufe zur Massenproduktion. Wir auch aktiv erforschen und bauen solche hohen Mehrwert-PWB-Projekte als HDI, schnelle Drehung, Widerstandsteuerung, schweres Kupfer und Rückwandbrett etc. auf. Dieses hat unsere PWB-Produkte eine effektive Verlängerung und eine Komplementierung erzeugen gelassen sowie Bildung von der integrierten Produktserie, die von billigem bis zu Spitzen reicht.

Anhang: Typische Werte von IsoClad 917
