Hybride Stärke Mikrowelle TC600 PWB-Brett-15mil mit Immersions-Silber
  • Name
  • Name
  • Name

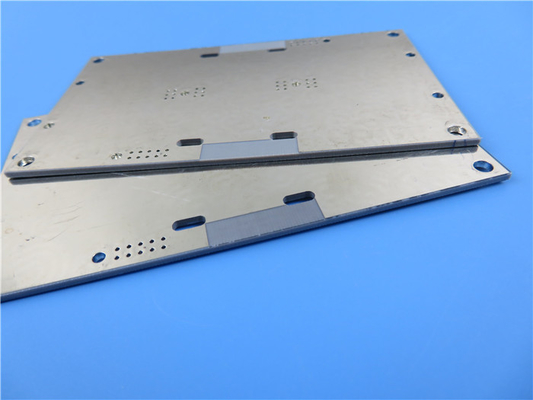

Hybride Stärke Mikrowelle TC600 PWB-Brett-15mil mit Immersions-Silber

MOQ: 1PCS
Preis: USD9.99-99.99
Standardverpackung: Vakuum bags+Cartons
Lieferfrist: 8-9 Werktage
Zahlungsmethode: T/T
Lieferkapazität: 5000PCS pro Monat
Einzelheiten Informationen
Produktbeschreibung
Einzelheiten
Herkunftsort
China
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Modellnummer
BIC-195.V1.0
Ausgangsmaterial:
Keramik gefüllte PTFE/Gewebe aus Glasfaser
Schicht-Zählung:
Doppeltes mit Seiten versehenes PWB, mehrschichtiges PWB, hybrides PWB
PWB-Stärke:
15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.27mm), 60mil (1.524mm),
PWB-Größe:
≤400 mm x 500 mm
Lötmittel-Maske:
Grünes, schwarzes, blaues, gelbes, rotes etc.
Kupfernes Gewicht:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Oberflächenende:
Bloßes Kupfer, HASL, ENIG, Immersionssilber, Immersionszinn, OSP, reines Gold überzog ETC….
Hervorheben:

15mil Mikrowelle Oven Pcb Board

,

Hybride Mikrowelle Oven Circuit Board

,

Leiterplatten der Mikrowellen-TC600

Produktbeschreibung



TC600 Mikrowellen-PCBmit 15mil 20mil 30mil 50mil 60mil Dicke TC600 Hochfrequenz-PCB mit Immersion Silber

(Druckplatten sind maßgeschneiderte Produkte, das Bild und die gezeigten Parameter dienen nur zur Referenz)



Allgemeine Beschreibung

Rogers' (Arlon) TC600 ist ein gewebter Glasfaserverstärkter, mit verbesserter Wärmeleitfähigkeit gefüllter Keramik, PTFE-basierter Verbundwerkstoff.Es ist so konzipiert, dass er durch eine „Best-in-Class“-Wärmeleitfähigkeit eine verbesserte Wärmeübertragung ermöglicht.Die erhöhte Wärmeleitfähigkeit (1,1 W/mk) sorgt für eine höhere Leistung, reduziert Hotspots und verbessert die Zuverlässigkeit des Geräts.Niedrigere Verluste führen zu höheren Verstärker- und Antennengewinnen/EffizienzEine stabile dielektrische Konstante ist über einen breiten Temperaturbereich (-75 ppm/oC -40°C bis 140°C) verfügbar.Es hilft Leistung Verstärker und Antennen-Designer zu maximieren Gewinn und Minimierung der toten Bandbreite verloren durch dielektrische konstante Drift als Betriebstemperatur ändertEs verfügt über eine geringe Z-Richtung CTE und die mechanische Robustheit ist ebenfalls für den Markt der 6,15-Dielelektrikkonstanten erheblich verbessert.



Eigenschaften

1. Sehr geringer Verlust Tangent (0,002 bei 10 GHz) bietet höhere Verstärker oder Antenne Effizienz

2Mechanische Robustheit verbessert Verarbeitung und Zuverlässigkeit, ersetzt zerbrechliche Laminate, die Verarbeitung, Aufprall oder hohe Gewinnkräfte nicht aushalten können

3. Niedriger Wärmeausdehnungskoeffizient auf den Achsen X, Y und Z (9, 9 und 35 ppm/°C) entspricht den aktiven Bestandteilen für Niedrigspannungsschweißverbindungen

4. Hohe Schälfestigkeit für zuverlässige schmale Linien



Vorteile

1. Verringerte Wärme durch Übertragungsleitungsverluste

2. Wärmeabbau und -management

3. Ersetzt Keramik in einigen Anwendungen

4. Große Panelgrößen für mehrere Schaltkreis-Layout für niedrigere Verarbeitungskosten



Typische Eigenschaften

1. Elektrische Eigenschaften
Dielektrische Konstante (kann je nach Dicke variieren)
@1,8 MHz - 6.15 Resonanzgehälter
@10 GHz - 6.15 IPC TM-650 2.5.5.5
Verlustfaktor
@1,8 GHz - 0.0017 Resonanzgehälter
@10 GHz - 0.002 IPC TM-650 2.5.5.5
Temperaturkoeffizient des Dielektrikums -
TCεr @ 10 GHz (-40-150°C) ppm/oC - 75 IPC TM-650 2.5.5.5
Volumenwiderstand
C96/35/90 MΩ-cm 1.6x109 IPC TM-650 2.5.17.1
E24/125 MΩ-cm 2.4x108 IPC TM-650 2.5.17.1
Oberflächenwiderstand
C96/35/90 MΩ 3.1x109 IPC TM-650 2.5.17.1
E24/125 MΩ 9.0x108 IPC TM-650 2.5.17.1
Elektrische Stärke Volts/mil (kV/mm) 850 (34) IPC TM-650 2.5.6.2
Dielektrische Auflösung KV 62 IPC TM-650 2.5.6
Bogenwiderstand Sekunde > 240 IPC TM-650 2.5.1

2. Thermische Eigenschaften
Zersetzungstemperatur (Td)
Anfangsbezeichnung °C 512 IPC TM-650 2.4.24.6
5% °C 572 IPC TM-650 2.4.24.6
T260 Min. > 60 IPC TM-650 2.4.24.1
T288 Min. > 60 IPC TM-650 2.4.24.1
T300 Min. > 60 IPC TM-650 2.4.24.1
Thermische Ausdehnung, CTE (x,y) 50-150oC ppm/oC 9, 9 IPC TM-650 2.4.41
Thermische Ausdehnung, CTE (z) 50-150oC ppm/oC 35 IPC TM-650 2.4.24
% Z-Achse Ausdehnung (50-260oC) % 1.5 IPC TM-650 2.4.24

3. Mechanische Eigenschaften
Schälfestigkeit bis Kupfer (1 oz/35 Mikron)
Nach thermischem Stress Lb/in (N/mm) 10 (1.8) IPC TM-650 2.4.8
Bei erhöhten Temperaturen (150oC) Lb/in (N/mm) 10 (1.8) IPC TM-650 2.4.8.2
Nachprozesslösungen Lb/in (N/mm) 9 (1.6) IPC TM-650 2.4.8
Young's Modulus KPSI (MPa) 280 (1930) IPC TM-650 2.4.18.3
Beugfestigkeit (Maschine/Kreuz) KPSI (MPa) 9.60/9.30 (66/64) IPC TM-650 2.4.4
Zugfestigkeit (Maschine/Kreuz) KPSI (MPa) 5.0/4.30 (34/30) IPC TM-650 2.4.18.3
Kompressionsmodul KPSI (MPa)   ASTM D-3410
Poisson's Verhältnis -   ASTM D-3039

4. Physikalische Eigenschaften
Absorption von Wasser % 0.02 IPC TM-650 2.6.2.1
Dichte, Umgebung 23oC G/cm3 2.9 ASTM D792 Methode A
Wärmeleitfähigkeit (Z-Achse) W/mK 1.1 ASTM E1461
Wärmeleitfähigkeit (x, y) W/mK 1.4 ASTM E1461
Spezifische Wärme J/gK 0.94 ASTM E1461
Entflammbarkeit Klasse V0 UL-94
NASA Ausgasung, 125 °C, ≤10-6 torr
Gesamtmassenverlust % 0.02 Einheit für die Überwachung von Luftfahrzeugen
Gesammelte Flüchtige % 0 Einheit für die Überwachung von Luftfahrzeugen
Wasserdampf wiederhergestellt % 0 Einheit für die Überwachung von Luftfahrzeugen




Hybride Stärke Mikrowelle TC600 PWB-Brett-15mil mit Immersions-Silber 0



Unsere PCB-Kapazität (TC600)

PCB-Material: Keramik gefüllte PTFE/Gewebe aus Glasfaser
Bezeichnung: TC600
Dielektrische Konstante: 6.15 (10 GHz)
Verlustfaktor 0.002 (10 GHz)
Anzahl der Schichten: Doppelseitige PCB, mehrschichtige PCB, hybride PCB
Kupfergewicht: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Dielektrische Dicke: 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil (1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35 mm), 275mil (6.985mm), 500mil (12.7mm)
PCB-Größe: ≤ 400 mm x 500 mm
Lötmaske: Grün, Schwarz, Blau, Gelb, Rot usw.
Oberflächenveredelung: Bares Kupfer, HASL, ENIG, Immersionssilber, Immersionstin, OSP, reines Gold etc.



Typische Anwendungen:

1. Antennen für digitale Audioübertragung (DAB) (Satellitenradio)

2. GPS- und Handheld-RFID-Leserantennen

3. Mikrowellenkombinatoren und Leistungsabteilungsplatten in der Avionik

4Leistungsverstärker, Filter und Kupplungen

5. Kleine Fußabdruck-Antennen



Hybride Stärke Mikrowelle TC600 PWB-Brett-15mil mit Immersions-Silber 1
