Produktdetails:
Zahlung und Versand AGB:
|
| Grundmaterial: | R-5775G | Schichtzählung: | 4 Schichten |
|---|---|---|---|
| PWB-Stärke: | 0,8 Millimeter ±0.1 | PWB-Größe: | 95 x 96mm=1up |
| Lötmittelmaske: | Schwarz | Silkscreen: | Weiß |
| Kupfernes Gewicht: | Innere Schicht ist 0,5 Unzen und die äußere Schicht ist 1 Unze. | Oberflächenende: | Immersionsgold |
| Hervorheben: | Immersions-Gold 4 Schichten PWB,0.8mm Stärke Hochgeschwindigkeits-PWB,Hochgeschwindigkeits-PWB 94V-0 |
||

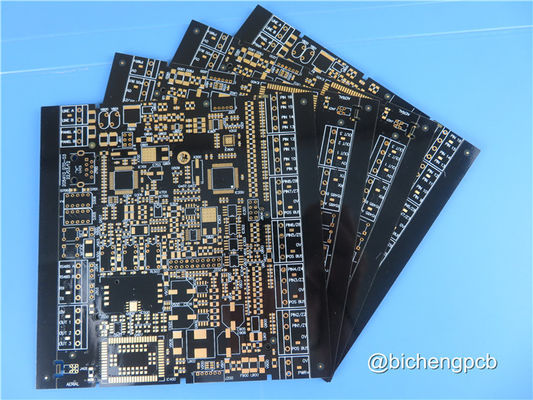

M6 Hochgeschwindigkeits-dämpfungsärme mehrschichtige Leiterplatte PWBs Panasonic R-5775
(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Kurze Einleitung
Diese Art der Leiterplatte mit 4 Schichten wird auf dämpfungsärmem Hochgeschwindigkeitsmaterial Panasonics Megtron6 (M6) R-5775G errichtet. Äußere Schicht mit dem Gewicht des Kupfers 1oz und schwarzer Lötmittelmaske gedruckt auf Spitze und Unterseite. Auflagen werden mit electroless Nickel und Immersionsgold (ENIG) überzogen. Jede 50 Bretter sind für Versand vakuumverpackt.
PWB-Spezifikationen
| PWB-GRÖSSE | 95 x 96mm=1up |
| BRETT-ART | Mehrschichtiges PWB |
| Zahl von Schichten | 4 Schichten |
| Oberflächenberg-Komponenten | JA |
| Durch Loch-Komponenten | JA |
| SCHICHT STACKUP | Kupfer ------- Oberschicht 17um (0,5 Unze) +plate |
| Prepreg | |
| Kupfer ------- 18um (0,5 Unze) | |
| R-5775G 0.25mm | |
| Kupfer ------- 18um (0,5 Unze) | |
| Prepreg | |
| Kupfer ------- Schicht 17um (0,5 Unze) +plate BOT | |
| TECHNOLOGIE | |
| Minimale Spur und Raum: | Mil 4 Mil/4 |
| Minimale/maximale Löcher: | 0,3 Millimeter/6,0 Millimeter |
| Zahl von verschiedenen Löchern: | 2 |
| Zahl von Bohrlöchern: | 6 |
| Zahl von Ausfräsungen: | 1 |
| Zahl von internen Ausschnitten: | nein |
| Widerstand-Steuerung: | nein |
| Zahl des Goldfingers: | 0 |
| BRETT-MATERIAL | |
| Glasepoxid: | R-5775G |
| Abschließende Folie extern: | 1,0 Unze |
| Abschließende Folie intern: | 0,5 Unze |
| Abschließende Höhe von PWB: | 0,8 Millimeter ±0.1 |
| ÜBERZIEHEN UND BESCHICHTEN | |
| Oberflächenende | Immersionsgold, 22% |
| Löten Sie Maske, auf zuzutreffen: | Oberschicht und untere Schicht |
| Lötmittel-Masken-Farbe: | Schwarz |
| Lötmittel-Masken-Art: | Kuangshun |
| CONTOUR/CUTTING | Wegewahl |
| MARKIERUNG | |
| Seite der Teillegende | Oberschicht |
| Farbe der Teillegende | Weiß |
| Hersteller Name oder Logo: | N/A |
| ÜBER | Überzogen durch Loch (PTH), minimale Größe 0.3mm. |
| FLAMIBILITY-BEWERTUNG | 94V-0 |
| MASS-TOLERANZ | |
| Entwurfsmaß: | 0,0059" |
| Brettüberzug: | 0,0029" |
| Bohrgerättoleranz: | 0,002" |
| TEST | 100% früherer Versand elektrischen Tests |
| ART DER GELIEFERT ZU WERDEN GRAFIK | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| VERSORGUNGSBEREICH | Weltweit global. |
Herstellungsverfahren mehrschichtigen PTH PWBs (über gefüllt)
(1). Material-Scheren
(2). Innere Schicht-trockener Film
(3). Innere Schicht-Radierung
(4). AOI 1
(5). Schwarze Oxidation
(6). Prägeentwurfs-Rahmen
(7). Innere Schicht-Bohrung
(8). PTH 1
(9). Innere Schicht-trockener Film
(10). Muster-Überzug 1
(11). Über gefüllt
(12). Äußere Schicht-Bohrung
(13). PTH 2
(14). Muster-Überzug 2
(15). Äußere Schicht-trockener Film
(16). Kupfer-Zinn Galvanostegie
(17). Schale und Ätzung
(18). AOI 2
(19). Lötmittel-Maske
(20). Silkscreen-Drucken
(21). Oberflächenveredelung
(22). Elektrische Prüfung
(23). Prolie Umreißen
(24). FQC
(25). Verpacken
(26). Lieferung
Hauptanwendungen:
Antenne (Automobilmillimeterwelle Radar, Basisstation)
IuK-Infrastrukturausrüstung
Messgerät
Supercomputer
FÄHIGKEIT
2500-3000 Arten jeden Monat.
VERSORGUNGSBEREICH
Nordamerika, Ozeanien, Südostasien, Osteuropa, Afrika, lateinisches Amerika, West u. Südeuropa, Nordeuropa, zentrales u. südasiatisches, Mittlere Osten.
