Produktdetails:
Zahlung und Versand AGB:
|

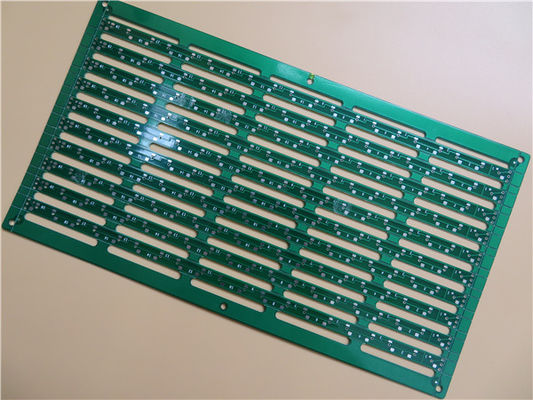

Grundmaterial: | FR-4 | Schicht-Zählung: | 2 Schichten |
---|---|---|---|
PWB-Stärke: | 0.6mm ±0.1 | PWB-Größe: | 325 x 147mm=10PCS |
Lötmittel-Maske: | Grün | Silkscreen: | weiß |
Kupfernes Gewicht: | 1oZ | Oberflächenende: | HASL, bleifrei, |
Hervorheben: | HASL-Doppelt-mit Seiten versehenes Leiterplatte,0.6mm doppelte mit Seiten versehenes Leiterplatte,0.6mm RoHS Leiterplatten |
PCB-GRÖSSE | 325 x 147 mm = 10 Stück |
BOARD-TYP | Doppelseitige Leiterplatte |
Anzahl der Schichten | 2 Schichten |
Oberflächenmontierte Komponenten | JA |
Durchgangslochkomponenten | NEIN |
Ebenenstapel | Kupfer ------- 18um(0,5oz)+PLATTE |
FR-4 0,5 mm | |
Kupfer ------- 18um(0,5oz)+PLATTE | |
TECHNOLOGIE | |
Minimaler Trace und Space: | 7 Mio./7,6 Mio |
Mindest-/Höchstanzahl an Löchern: | 0,5/1,0 mm |
Anzahl verschiedener Löcher: | 5 |
Anzahl Bohrlöcher: | 135 |
Anzahl gefräster Schlitze: | 11 |
Anzahl interner Aussparungen: | 0 |
Impedanzkontrolle | NEIN |
PLATTENMATERIAL | |
Glasepoxidharz: | FR-4, ITEQ IT-140, TG>135, er<5,4 |
Endgültige Folie außen: | 1 Unze |
Endfolie innen: | 0oz |
Endgültige Höhe der Leiterplatte: | 0,6 mm ±0,1 |
PLATTIEREN UND BESCHICHTEN | |
Oberflächenfinish | HASL, bleifrei, Sn>=2,54 µm |
Lötstopplack auftragen auf: | Oben und unten, mindestens 12 Mikron. |
Farbe der Lötmaske: | Grün, PSR-2000GT600D, Taiyo geliefert. |
Lötmaskentyp: | LPSM |
KONTUR/SCHNEIDEN | Routenführung |
MARKIERUNG | |
Seite der Komponentenlegende | SPITZE |
Farbe der Komponentenlegende | Weiß, IJR-4000 MW300, von Taiyo geliefert. |
Name oder Logo des Herstellers: | Auf der Tafel ist ein Dirigenten- und Beinfreibereich markiert |
ÜBER | Durchplattiertes Durchgangsloch (PTH), über Zelt. |
ENTZÜNDLICHKEITSBEWERTUNG | UL 94-V0-Zulassung MIN. |
Maßtoleranz | |
Umrissmaß: | 0,0059" (0,15 mm) |
Plattenbeschichtung: | 0,0030" (0,076 mm) |
Bohrertoleranz: | 0,002" (0,05 mm) |
PRÜFEN | 100 % elektrischer Test vor dem Versand |
Art des zu liefernden Kunstwerks | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw |
SERVICE BEREICH | Weltweit, global. |
