Verdoppeln PWB der medizinischen Ausrüstung der Schicht-2.4mm mit Kupfer 2oz

MOQ:	1pcs
Preis:	USD9.99-99.99
Standardverpackung:	Vakuum bags+Cartons
Lieferfrist:	8-9 Werktage
Zahlungsmethode:	T/T
Lieferkapazität:	5000pcs pro Monat

Einzelheiten Informationen

Produktbeschreibung

Einzelheiten

Herkunftsort

China

Markenname

Bicheng

Zertifizierung

UL, ISO9001, IATF16949

Modellnummer

BIC-493.V1.0

Grundmaterial:

Schichtzählung:

2 Schichten

PWB-Stärke:

2,4 Millimeter ±0.2

PWB-Größe:

65,5 x 33.75mm=1PCS

Lötmittelmaske:

Silkscreen:

Kupfernes Gewicht:

Oberflächenende:

Immersionsgold

Hervorheben:

PWB der medizinischen Ausrüstung 2oz

PWB 2.4mm medizinischer Ausrüstung

2.4mm Doppelschicht PWB

Produktbeschreibung

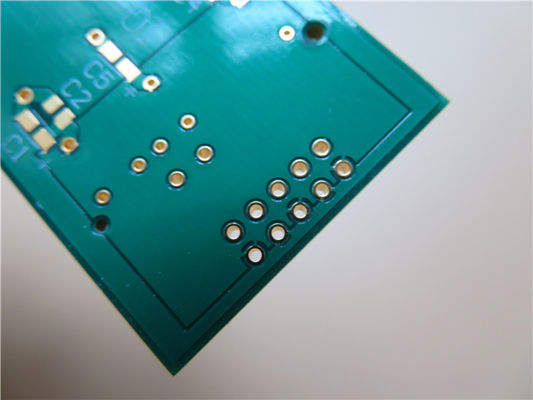

Starkes Leiterplatte-Doppelschicht PWB-Brett PWBs 2.4mm errichtet auf FR-4 mit Kupfer 2oz für SATA-Fördermaschine

Produktprofil

1,1 allgemeine Beschreibung

Dieses ist eine Art 2 Unze-Doppeltes mit Seiten versah PWB, das auf Substrat FR-4 mit Tg 150°C für die Anwendung des Mikro-SATA-Fördermaschinenbrettes errichtet wird. Es ist 2,4 Millimeter mit weißem Silkscreen (Taiyo) auf grüner Lötmittelmaske (Taiyo) und Immersionsgold (4-Midroinch-Gold) auf Auflagen stark. Das Grundmaterial ist von ITEQ, das einzelnes PWB liefert. Sie werden pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 20 Gremien für Versand verpackt.

1,2 Eigenschaften und Nutzen

Mittleres Tg-Substrat mit sehr niedriger Moisure-Absorption und besserem CAF-Widerstand

Hohes solderability, nicht von Leiterplatten betonen und weniger Verschmutzung von PWB-Oberfläche.

ISO9001, ISO14001, UL bestätigte Herstellungsfabrik.

30000-Quadratmeter-Monatsfähigkeit

Berufs- und erfahrene Ingenieure

12 Stunden Zitat

Massenproduktionsfähigkeit

1,3 Anwendungen

Warnungssystem

Lange Strecken-WiFi-Antenne

Plc-Programmierungstutorium

Modulares Oszilloskop

Faseroptikempfänger

1,4 Parameter- und Leistungsblatt

PWB-GRÖSSE	65,5 x 33.75mm=1PCS
BRETT-ART	Doppeltes mit Seiten versehenes PWB
Zahl von Schichten	2 Schichten
Oberflächenberg-Komponenten	JA
Durch Loch-Komponenten	JA
SCHICHT STACKUP	Kupfer ------- Oberschicht 52.5um (1.5oz) +plate
	FR-4 2.3mm
	Kupfer ------- Schicht 52.5um (1.5oz) +plate BOT
TECHNOLOGIE
Minimale Spur und Raum:	Mil 23 Mil/7,7
Minimale/maximale Löcher:	0,7 Millimeter/3,2 Millimeter
Zahl von verschiedenen Löchern:	6
Zahl von Bohrlöchern:	23
Zahl von Ausfräsungen:	0
Zahl von internen Ausschnitten:	0
Widerstand-Steuerung:	nein
Zahl des Goldfingers:	0
BRETT-MATERIAL
Glasepoxid:	FR-4 Tg150℃, äh<5>
Abschließende Folie extern:	2 Unze
Abschließende Folie intern:	2 Unze
Abschließende Höhe von PWB:	2,4 Millimeter ±0.2
ÜBERZIEHEN UND BESCHICHTEN
Oberflächenende	Immersionsgold (12,1%) 0.1µm vorbei 3µm Nickel
Löten Sie Maske, auf zuzutreffen:	SPITZEN- und unter, Minimum 12micron
Lötmittel-Masken-Farbe:	Grün, PSR-2000GT600D, Taiyo Supplied.
Lötmittel-Masken-Art:	LPSM
CONTOUR/CUTTING	Wegewahl
MARKIERUNG
Seite der Teillegende	SPITZEN- und unter.
Farbe der Teillegende	Weiß, IJR-4000 MW300, Taiyo-Marke
Hersteller Name oder Logo:	Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH
ÜBER	Überzogen durch Loch (PTH), minimale Größe 0.7mm.
FLAMIBILITY-BEWERTUNG	Zustimmung Min. ULs 94-V0.
MASS-TOLERANZ
Entwurfsmaß:	0,0059"
Brettüberzug:	0,0029"
Bohrgerättoleranz:	0,002"
TEST	100% früherer Versand elektrischen Tests
ART DER GELIEFERT ZU WERDEN GRAFIK	E-Mail-Datei, Gerber RS-274-X, PCBDOC usw.
VERSORGUNGSBEREICH	Weltweit global.
