Produktdetails:
Zahlung und Versand AGB:
|
| Grundmaterial: | FR-4 | Schichtzählung: | 2 Schichten |
|---|---|---|---|
| PWB-Stärke: | 0,8 Millimeter ±0.08 | PWB-Größe: | 177 x 65 =6 OBEN |
| Lötmittelmaske: | Matt Blue | Silkscreen: | Weiß |
| Kupfernes Gewicht: | 1oz | Oberflächenende: | Selektives hartes Gold auf Auflagen 10 u“ |

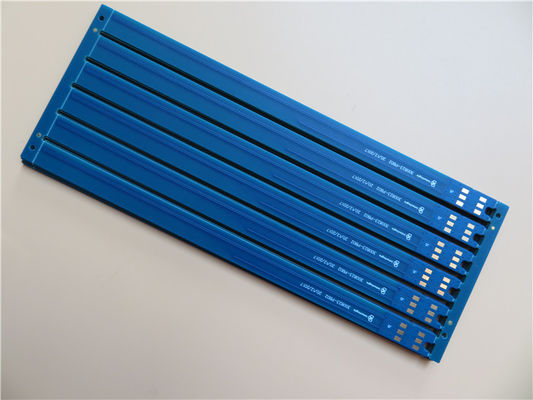

| Markieren: | Hartes PWB der Goldmedizinischen ausrüstung,PWB 0.8mm medizinischer Ausrüstung,0.8mm FR4 Leiterplatte |
||
| PWB-GRÖSSE | 177 x 65 =6 OBEN |
| BRETT-ART | Doppeltes versah PWB mit Seiten |
| Zahl von Schichten | 2 Schichten |
| Oberflächenberg-Komponenten | JA |
| Durch Loch-Komponenten | nein |
| SCHICHT STACKUP | Kupfer ------- Oberschicht 18um (0.5oz) +plate |
| FR-4 0,7 Millimeter | |
| Kupfer ------- Schicht 18um (0.5oz) +plate BOT | |
| TECHNOLOGIE | |
| Minimale Spur und Raum: | Mil 15 Mil/6,5 |
| Minimale/maximale Löcher: | 0,3 Millimeter/3,5 Millimeter |
| Zahl von verschiedenen Löchern: | 2 |
| Zahl von Bohrlöchern: | 35 |
| Zahl von Ausfräsungen: | 5 |
| Zahl von internen Ausschnitten: | 0 |
| Widerstand-Steuerung: | nein |
| Zahl des Goldfingers: | 0 |
| BRETT-MATERIAL | |
| Glasepoxid: | FR-4 Tg150℃, äh<5> |
| Abschließende Folie extern: | 1 Unze |
| Abschließende Folie intern: | 0 Unze |
| Abschließende Höhe von PWB: | 0,8 Millimeter ±0.08 |
| ÜBERZIEHEN UND BESCHICHTEN | |
| Oberflächenende | Selektives hartes Gold auf Auflagen 10 u“ |
| Löten Sie Maske, auf zuzutreffen: | SPITZEN- und unter, Minimum 12micron |
| Lötmittel-Masken-Farbe: | Matt-Blau, KSM-S6189BLM1 |
| Lötmittel-Masken-Art: | LPSM |
| CONTOUR/CUTTING | Verlegung, v-geschnitten |
| MARKIERUNG | |
| Seite der Teillegende | SPITZE |
| Farbe der Teillegende | Weiß, IJR-4000 MW300, Taiyo-Marke |
| Hersteller Name oder Logo: | Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH |
| ÜBER | Überzogen durch Loch (PTH), minimale Größe 0.3mm. |
| FLAMIBILITY-BEWERTUNG | Zustimmung Min. ULs 94-V0. |
| MASS-TOLERANZ | |
| Entwurfsmaß: | 0,0059" |
| Brettüberzug: | 0,0029" |
| Bohrgerättoleranz: | 0,002" |
| TEST | 100% früherer Versand elektrischen Tests |
| ART DER GELIEFERT ZU WERDEN GRAFIK | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| VERSORGUNGSBEREICH | Weltweit global. |
| Parameter | Wert |
| Schicht-Zählungen | 1-32 |
| Substrat-Material | FR-4 (einschließlich hoher Tg 170, hohes CTI>600V); Aluminium basiert; Kupfer basiert; Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 etc.; Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010 ETC…; Takonisches TLX-8, TLY-5, RF-35TC, TLF-35 ETC…; Arlon AD450, AD600 usw.; PTFE F4B DK2.2, DK2.65 ETC…; Polyimide und HAUSTIER. |
| Maximale Größe | Fliegender Test: 900*600mm, Befestigungstest 460*380mm, kein Test 1100*600mm |
| Brett-Entwurfs-Toleranz | ±0.0059“ (0.15mm) |
| PWB-Stärke | 0,0157" - 0,3937" (0.40mm--10.00mm) |
| Dickentoleranz (T≥0.8mm) | ±8% |
| Dickentoleranz (t<0.8mm) | ±10% |
| Dämmschicht-Stärke | 0,00295" - 0,1969" (0.075mm--5.00mm) |
| Minimale Bahn | 0,003" (0.075mm) |
| Minimaler Raum | 0,003" (0.075mm) |
| Äußere kupferne Stärke | 35µm--420µm (1oz-12oz) |
| Innere kupferne Stärke | 17µm--420µm (0.5oz - 12oz) |
| Bohrloch (mechanisch) | 0,0059" - 0,25" (0.15mm--6.35mm) |
| Fertiges Loch (mechanisch) | 0,0039" - 0,248" (0.10mm--6.30mm) |
| DiameterTolerance (mechanisch) | 0,00295" (0.075mm) |
| Ausrichtung (mechanisch) | 0,00197" (0.05mm) |
| Längenverhältnis | 12:1 |
| Lötmittel-Masken-Art | LPI |
| Min Soldermask Bridge | 0,00315" (0.08mm) |
| Min Soldermask Clearance | 0,00197" (0.05mm) |
| Stecker über Durchmesser | 0,0098" - 0,0236" (0.25mm--0.60mm) |
| Widerstand-Steuertoleranz | ±10% |
| Oberflächenende | HASL, HASL WENN, ENIG, Imm-Zinn, Imm AG, OSP, Goldfinger |
