Leiterplatte-weiches Gold-PWBs Immersions-Gold-PWBs ENIG chemische Stromkreise Goldfür Gegensprechanlage
1,1 allgemeine Beschreibung

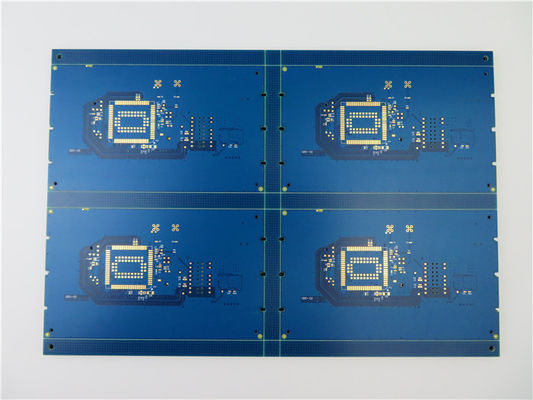

Dieses ist eine Art mattes blaues PWB, das auf Substrat FR-4 mit Tg 130°C für die Anwendung der Gegensprechanlage errichtet wird. Es ist ein Brett mit 4 Schichten bei 1,40 Millimeter dick mit äußerer Schicht 1oz und innerer Schicht der Hälfteunze. Weißer Silkscreen über matter blauer Lötmittelmaske auf Spitze und Unterseite. Oberflächenende ist Immersionsgold auf Auflagen. Das Grundmaterial wird von ITEQ IT-158, das gesamte Brett benutzt, das oben 4 pro Gremium liefert. Sie werden pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 25 Gremien für Versand verpackt.
1,2 Eigenschaften und Nutzen
Es ist für die Hand- und Verbraucheranwendungen passend;
RoHS konform und passend für thermischen Zuverlässigkeitsbedarf;
Ausgezeichnetes Oberflächen-planarity, hilfreich für PCBs mit BGA-Paketen, Durchfallquote während der Versammlung und des Lötens zu verringern;
SMT-Prozess ist gegen das Aufschmelzlöten beständig, beständig zu überarbeiten;
Erfahrene Verkaufspersonen und erfahrene Kundendienste;
Keine Mindestbestellmenge und niedrige Kosten Probe;
Fokus auf Tief zur mittleren Massenproduktion;
Lieferung rechtzeitig: >98%
Kundenbeanstandungsrate: <1>
Keine Qualitätsbeanstandung wird bedeutet, um Geld zu sparen;
1,3 Anwendungen
Wechselsprechanlage
Verbreitungs-Spektrum
Telefon-Signal-Verstärker
Fahrzeug, das Geräte aufspürt
Wechselstrom-DC-Transformator
1,4 Parameter- und Leistungsblatt
| PWB-GRÖSSE |
285 x 195=4 PCS |
| BRETT-ART |
Mehrschichtiges PWB |
| Zahl von Schichten |
4 Schichten |
| Oberflächenberg-Komponenten |
JA |
| Durch Loch-Komponenten |
JA |
| SCHICHT STACKUP |
Kupfer ------- Oberschicht 17.8um (0.5oz) +plate |
| Prepreg 1 x 1080 + 1 x 2116 |
| Kupfer ------- 17.8um (0.5oz) MidLayer 1 |
| FR-4 1.0mm |
| Kupfer ------- 17.8um (0.5oz) MidLayer 2 |
| Prepreg 1 x 1080 + 1 x 2116 |
| Kupfer ------- Schicht 17.8um (0.5oz) +plate BOT |
| TECHNOLOGIE |
|
| Minimale Spur und Raum: |
Mil 5,9 Mil/5,8 |
| Minimale/maximale Löcher: |
0,775 Millimeter/2,0 Millimeter |
| Zahl von verschiedenen Löchern: |
4 |
| Zahl von Bohrlöchern: |
217 |
| Zahl von Ausfräsungen: |
0 |
| Zahl von internen Ausschnitten: |
0 |
| Widerstand-Steuerung: |
nein |
| Zahl des Goldfingers: |
0 |
| BRETT-MATERIAL |
|
| Glasepoxid: |
FR-4 Tg130℃, äh<5> |
| Abschließende Folie extern: |
1 Unze |
| Abschließende Folie intern: |
0,5 Unze |
| Abschließende Höhe von PWB: |
1,4 Millimeter ±0.14 |
| ÜBERZIEHEN UND BESCHICHTEN |
|
| Oberflächenende |
Immersionsgold (22,1%) 0.1µm vorbei 3µm Nickel |
| Löten Sie Maske, auf zuzutreffen: |
SPITZEN- und unter, Minimum 12micron |
| Lötmittel-Masken-Farbe: |
Matt Blue, KSM-6189BLM1 |
| Lötmittel-Masken-Art: |
LPSM |
| CONTOUR/CUTTING |
Wegewahl, Vnut |
| MARKIERUNG |
|
| Seite der Teillegende |
SPITZEN- und unter. |
| Farbe der Teillegende |
Weiß, IJR-4000 MW300, Taiyo-Marke |
| Hersteller Name oder Logo: |
Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH |
| ÜBER |
Überzogen durch Loch (PTH), minimale Größe 0.78mm. |
| FLAMIBILITY-BEWERTUNG |
Zustimmung Min. ULs 94-V0. |
| MASS-TOLERANZ |
|
| Entwurfsmaß: |
0,0059" |
| Brettüberzug: |
0,0029" |
| Bohrgerättoleranz: |
0,002" |
| TEST |
100% früherer Versand elektrischen Tests |
| ART DER GELIEFERT ZU WERDEN GRAFIK |
E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| VERSORGUNGSBEREICH |
Weltweit global. |
1,5 Vorteile von PWB-Brettern mit Electroless Nickel und Immersions-Gold
(1) Planum
Die wichtigste Eigenschaft ist, dass die Oberfläche aller Auflagen, entsprechend der zugrunde liegenden kupfernen Oberfläche tadellos flach ist, wenn alle Auflagen- und Bahnränder durch Nickel/Gold umfasst sind.
(2) niedrige Defekt-Rate
Ein wichtiger Grund für das Wählen des Immersionsgoldoberflächenschutzes ist- eine in hohem Grade verringerte Durchfallquote während der Versammlung und Lötens, die mit den Lötmittel-überzogenen und planierten Heißluftbrettern verglichen werden. Es ist von den Feinlinienbrettern mit einer Teilneigung von 0,5 Millimeter (20 Mil) oder weniger besonders wahr.
(3) Solderability
Solderability ist hoch, aber die lötende Zeit ist (über 5 Sekunden.) verglichen mit dem Wellenlöten ein wenig längeres (3seconds.)
(4) Betonung von Brettern
Weil die PWB-Bretter nicht hohen Temperaturen ausgesetzt worden sind, von überziehen-durch Löcher nicht tritt betonen auf. So ist die niedrigtemperaturprozesse, dass keine Abblätterung des Laminats stattfindet.
(5) Masshaltigkeit
Da die Bretter nicht Temperaturen über 90° C (194° F) während der Fertigung unterworfen werden, ist die Masshaltigkeit hoch. Dieses ist von hoher Wichtigkeit, wenn es Lötpaste auf Feinlinien-SMT-Brettern im Siebdruckverfahren herstellt, weil ein besserer Sitz zwischen der Schablone und dem Muster als im Falle der beschichteten und planierten Heißluftbretter des Lötmittels erzielt wird.
(6) Verschmutzung der Brett-Oberfläche
Da es keinen Flussrückstand auf der Brettoberfläche gibt, da es mit den Lötmittel-überzogenen und planierten Heißluftbrettern gibt, ist Oberflächenverschmutzung beträchtlich niedriger. Maße zeigen eine Verschmutzung 4,5 μg NaCl/sq.cm (29 μg NaCl/sq.in.) von überzogenen und planierten Heißluftbrettern des Lötmittels und von gerade 1,5 μg NaCl/von Verschmutzung sq.cm (9,6 μg NaCl/sq.in.) von Nickel-/Goldbrettern an.
(7) Fiducials
Fiducials, die Testtafeln, erzielen eine bessere Definition wegen der dünnen Nickel-/Goldschicht.
(8) Haltbarkeitsdauer
Die Haltbarkeitsdauer wird berichtet, um ein Minimum von einem Jahr zu sein, wenn vakuumverpackt.
(9) Tastatur-Kontakte
Es ist angebracht, Bordkontakte für Tastaturen mit der gleichen Nickel-/Goldbeschichtung wie auf den SMT-Auflagen durchzuführen, damit ein Kohlenstoffdrucken vermieden werden kann. Die Kohlenstoffkontakte zeigen häufig einen Widerstand von 100 bis 200 Ohm und auch ein ziemlich hohes Maß Instabilität.
