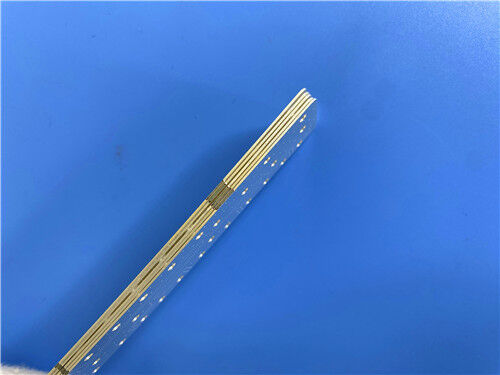

Isola I-Tera MT40 PCB 0,254mm 1OZ Silberplattierte Hochgeschwindigkeits-HF-Schaltplatte

Diese kundenspezifische 2-lagige Isola I-Tera MT40 Hochgeschwindigkeits-Leiterplatte ist für zuverlässige digitale Hochgeschwindigkeits- und HF/Mikrowellen-Schaltungsanwendungen konzipiert. Hergestellt mit einem 0,254 mm ultradünnen MT40 Dielektrikumskern und einer 1oz/1oz fertigen doppelseitigen Kupferstärke, verwendet diese Leiterplatte eine hochwertige Silberbeschichtung als Oberflächenbehandlung, um eine ausgezeichnete Leitfähigkeit, Korrosionsbeständigkeit und stabile Signalübertragungsleistung zu bieten. Sie verfügt über eine spezielle Lötstoppmaske mit oberer nicht-maskierter weißer Siebdruck und unterer nicht-maskierter blanker Oberfläche, sowie eine kundenspezifische Metallrandbeschichtung an bestimmten Positionen für verbesserte strukturelle Haltbarkeit und Abschirmungskonsistenz. Mit einer Größe von 108 mm × 35 mm folgt diese starre Leiterplatte strengen industriellen Fertigungsstandards und dient als kostengünstige und hochzuverlässige Verbesserung gegenüber herkömmlichen FR4-Leiterplatten für moderne Hochfrequenz- und Hochgeschwindigkeits-Elektroniksysteme.

Leiterplatte Spezifikationen

I-Tera MT40 Materialeinführung

I-Tera MT40 ist ein hochwertiges Low-Loss-Laminat- und Prepreg-Material, das von Isola entwickelt wurde und speziell für Hochgeschwindigkeits-Digitalübertragung und HF/Mikrowellen-Schaltungsdesigns optimiert ist. Es schließt effektiv die Leistungslücke zwischen Standard-FR-4 und teuren PTFE-Substraten und bietet eine ausgewogene hohe Leistung und kommerzielle Kosteneffizienz. Das Material behält eine extrem stabile Dielektrizitätskonstante über weite Temperaturbereiche von -55°C bis +125°C bei, mit stabilen elektrischen Parametern auch unter W-Band-Hochfrequenz-Betriebsbedingungen. Mit einem niedrigen Verlustfaktor von 0,0031 bei 2 GHz reduziert es die Hochfrequenz-Signalabschwächung erheblich und gewährleistet eine vollständige Signalintegrität für Hochgeschwindigkeits-Übertragungssysteme.

MT40 zeichnet sich durch eine hervorragende thermische Stabilität mit einer Glasübergangstemperatur (Tg) von 215°C und einer Zersetzungstemperatur (Td) von 360°C aus, was mehrere Reflow- und Laminierzyklen für bleifreie Bestückung unterstützt. Im Gegensatz zu PTFE-Materialien, die eine komplexe Lochbearbeitung erfordern, ist I-Tera MT40 vollständig mit Standard-FR-4-Fertigungsworkflows kompatibel, wodurch spezielle Behandlungsverfahren entfallen und die Produktionskonsistenz verbessert wird. Erhältlich in verschiedenen Laminat- und Prepreg-Dicken mit mehreren Kupferfolienoptionen, einschließlich HVLP, RTF und Embedded-Resistor-Folie, unterstützt es flexible Anpassungen für doppelseitige, mehrlagige und hybride Hochgeschwindigkeits-Leiterplattendesigns.

Wichtige Leistungsvorteile

Stabile Low-Loss-Elektrische Leistung: Feste Dk von 3,45 und ultra-niedrige Df von 0,0031 minimieren Einfügungsverluste und Signalverzerrungen, ideal für 5G-HF, Mikrowellenmodule und Hochgeschwindigkeits-Digital-Schaltungen.

Hervorragende thermische Zuverlässigkeit: Hohe Tg- und Td-Werte, gepaart mit stabilen CTE-Eigenschaften, verhindern Delamination und strukturelle Verformung während der Hochtemperatur-Bestückung und des Langzeitbetriebs.

FR-4 Prozesskompatibilität: Erfordert keine speziellen PTFE-Verarbeitungstechniken, was hohe Ausbeuteraten und eine stabile Chargenproduktion für die kommerzielle Massenfertigung gewährleistet.

Überlegene Umweltbeständigkeit: RoHS-konform, CAF-resistent und geringe Feuchtigkeitsaufnahme von nur 0,1%, anpassungsfähig an komplexe industrielle und Outdoor-Arbeitsumgebungen.

Vielfältige Anpassungsfähigkeit: Unterstützt mehrere Kupferstärken, Glasfasergewebetypen und Plattenspezifikationen, um vielfältige Anforderungen an die Anpassung von Hochgeschwindigkeits- und HF-Leiterplatten zu erfüllen.

Typische Anwendungen

Dank seiner stabilen dielektrischen Leistung, des extrem geringen Signalverlusts, der hervorragenden thermischen Stabilität und der FR-4-Prozesskompatibilität eignen sich Isola I-Tera MT40 Hochgeschwindigkeits-Leiterplatten für eine breite Palette von Hochfrequenz-, Mikrowellen- und Hochgeschwindigkeits-Digitalanwendungen:

5G-Kommunikationsgeräte: Ideal für 5G-Basisstations-HF-Module, Signaltransceiver und drahtlose Kommunikationshardware, die eine konsistente Hochfrequenz-Signalintegrität erfordert.

Mikrowellen- & Radarsysteme: Geeignet für Mikrowellensensoreinheiten, präzise Radardetektionsgeräte und HF-Front-End-Module mit strengen Low-Loss-Anforderungen.

Hochgeschwindigkeits-Digitalgeräte: Perfekt für Hochgeschwindigkeits-Server-Motherboards, industrielle Hochgeschwindigkeits-Übertragungsschaltungen und Datenverarbeitungsgeräte zur Reduzierung von Signalverzögerungen und -verzerrungen.

Industrielle Funkmodule: Weit verbreitet in kommerziellen drahtlosen Kommunikationsgeräten und industriellen Hochfrequenz-Steuermodulen, die eine langfristige Betriebsstabilität erfordern.

Fazit

Diese kundenspezifische 2-lagige I-Tera MT40 Leiterplatte integriert ein ultradünnes Substrat, 1oz doppelseitiges Kupfer, Immersion-Silber-Veredelung und präzise Metallrandbeschichtung, wodurch die Low-Loss-, hochtemperaturfeste und hochstabile Materialeigenschaften von MT40 voll ausgenutzt werden. Sie bietet eine zuverlässige, kostengünstige Alternative zu teuren PTFE-Leiterplatten und liefert konsistente Signalperformance und strukturelle Haltbarkeit für kommerzielle Hochgeschwindigkeits-Digital- und HF/Mikrowellenanwendungen.
