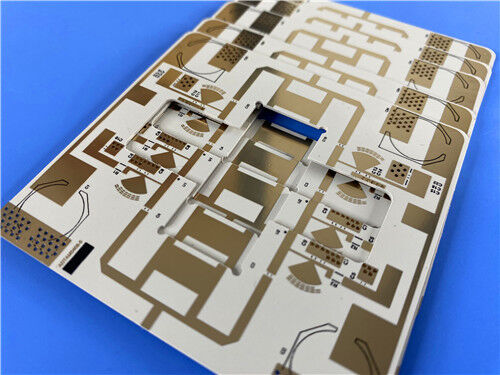

Die zweilagige starre HF-Leiterplatte RO3006 von Rogers ist eine leistungsstarke, mit Keramik gefüllte PTFE-Leiterplatte, die speziell für kommerzielle Mikrowellen- und Hochfrequenz-HF-Anwendungen entwickelt wurde. Hergestellt mit authentischem Rogers RO3006-Dielektrikumssubstrat und 1 Unzen äußeren Kupferschichten, verfügt diese ultradünne 0,25-mm-Leiterplatte über eine zuverlässige OSP-Oberflächenveredelung und entspricht strikt den IPC-Klasse-2-Qualitätsstandards. Jede Rogers RO3006-Leiterplatte wird vor dem Versand einer 100-prozentigen elektrischen Prüfung unterzogen, um eine stabile dielektrische Leistung, geringe Wärmeausdehnung und gleichbleibende mechanische Zuverlässigkeit zu gewährleisten. Wir werden häufig in Automobilradar-, Satellitenortungs- und Mobilfunkkommunikationssystemen eingesetzt. Wir akzeptieren globale Gerber RS-274-X-Dateien für die kundenspezifische Leiterplattenfertigung und bieten weltweit professionellen technischen Support und Versanddienste.
Was ist Rogers RO3006? Erweiterte Substrateinführung

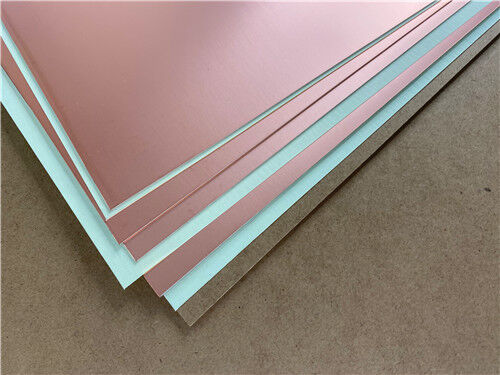

Rogers RO3006 ist ein hochwertiges, mit Keramik gefülltes PTFE-Verbundlaminat, das für die kommerzielle Produktion von Mikrowellen- und HF-Leiterplatten entwickelt wurde. Dieses Hochfrequenzsubstrat bietet außergewöhnliche elektrische und mechanische Stabilität in Umgebungen mit wechselnden Temperaturen und eliminiert den Dk-Schrittwechsel, der bei herkömmlichen PTFE-Glasmaterialien bei Raumtemperatur üblich ist. Es gewährleistet eine stabile, vorhersehbare Hochfrequenzsignalleistung für verschiedene HF- und Mikrowellenschaltungsdesigns.
Rogers RO3006 zeichnet sich durch geringen dielektrischen Verlust, hervorragende Wärmebeständigkeit und äußerst geringe Feuchtigkeitsaufnahme aus und ermöglicht einen langfristig stabilen Betrieb von Hochfrequenz-Leiterplatten. Seine gleichmäßigen mechanischen Eigenschaften und die geringe Wärmeausdehnung in der Ebene unterstützen hochpräzise SMT-Montage und mehrschichtige Hybrid-PCB-Designs und dienen als kostengünstige, hochzuverlässige Lösung für die Massenfertigung kommerzieller HF-Geräte.
Kernleistungsmerkmale des Rogers RO3006
Das Rogers RO3006-Substrat zeichnet sich durch stabile dielektrische Parameter, zuverlässige thermische Stabilität und hervorragende Dimensionskonsistenz aus und erfüllt vollständig die Präzisionsleistungsanforderungen kommerzieller Hochfrequenz-HF- und Mikrowellen-PCB-Systeme:
Stabile Dielektrizitätskonstante (Dk): 6,15 ± 0,15 bei 10 GHz/23 °C, wodurch eine äußerst konsistente Impedanzkontrolle und Signalübertragungsgenauigkeit für Hochfrequenzschaltungen erhalten bleibt
Niedriger Verlustfaktor (Df): Extrem niedriger Verlustfaktor von 0,002 bei 10 GHz/23 °C, wodurch die Dämpfung hochfrequenter Signale minimiert und die Effizienz der Mikrowellenübertragung verbessert wird
Hervorragende thermische Beständigkeit: Hohe Zersetzungstemperatur Td > 500 °C sorgt für hervorragende thermische Stabilität und strukturelle Sicherheit bei langfristigem Hochtemperaturbetrieb
Effiziente Wärmeleitfähigkeit: Wärmeleitfähigkeit von 0,79 W/mK, wodurch die Wärme des Kreislaufs effektiv abgeleitet und Leistungseinbußen durch Wärmestau vermieden werden
Extrem niedrige Feuchtigkeitsaufnahme: Extrem niedrige Feuchtigkeitsaufnahmerate von 0,02 %, wodurch eine Drift elektrischer Parameter in feuchten Umgebungen verhindert wird
Niedriger Wärmeausdehnungskoeffizient: CTE der X- und Y-Achse von 17 ppm/°C, Z-Achse CTE von 24 ppm/°C (-55 °C bis 288 °C), mit kupferangepasster Ausdehnungsleistung für überlegene Dimensionsstabilität
Leistungsvorteile der Rogers RO3006 PCB
Gleichmäßige und vielseitige mechanische Eigenschaften: Verfügt über konsistente mechanische Eigenschaften mit konfigurierbaren Dielektrizitätskonstanten und eignet sich perfekt für mehrschichtige PCB-Designs und mehrschichtige Epoxidglas-DesignsHybridplatineStrukturen, wodurch die Designflexibilität erheblich verbessert wird
An Kupfer angepasste Wärmeausdehnung: Der niedrige Ausdehnungskoeffizient in der Ebene passt sich effektiv den Eigenschaften der Kupferfolie an, verbessert die Zuverlässigkeit der Oberflächenmontagebaugruppe und vermeidet durch Temperaturschwankungen verursachte Lötstellenfehler
Hervorragende Temperaturanpassungsfähigkeit: Stabile elektrische und dimensionale Leistung bei Temperaturschwankungen, ideal für temperaturempfindliche Hochfrequenzkommunikations- und Radargeräte
Kostengünstige Massenproduktion: Unterstützt Massenfertigungsprozesse mit stabilen Materialpreisen und gleicht Hochfrequenzleistung und Produktionskosten für die Serienfertigung kommerzieller HF-Produkte aus
Wichtige PCB-Konstruktionsspezifikationen
| Parameterelement |
Spezifische Spezifikation |
| Grundmaterial |
Rogers RO3006 keramikgefülltes PTFE-Hochfrequenzsubstrat |
| Anzahl der Ebenen |
2 Schichten (doppelseitige starre Leiterplattenstruktur) |
| Brettabmessungen |
43,66 mm × 28,01 mm (1 Stück) |
| Minimale Spur/Platz |
5/7 mil, unterstützt ein präzises Hochfrequenz-Schaltungslayout mit feiner Linienführung |
| Mindestlochgröße |
0,25 mm, was ein ultrakompaktes Komponentenlayout und eine dichte Lochbearbeitung ermöglicht |
| Über Design |
Keine Sacklöcher, reine Durchgangslochstruktur für stabile elektrische Leistung |
| Dicke der fertigen Platte |
0,25 mm ultradünnes Design für miniaturisierte HF-Geräteanwendungen |
| Fertiges Kupfergewicht |
1oz (1,4 mil) äußere Kupferschichten für stabile Hochfrequenzsignalübertragung |
| Durchkontaktierungsdicke |
20 μm Durchkontaktierungsdicke für zuverlässige Leitfähigkeit und Langzeitstabilität |
| Oberflächenbeschaffenheit |
OSP (Organic Solderability Preservative) bietet hervorragende Lötbarkeit und kostengünstigen Oberflächenschutz |
| Siebdruck |
Schwarzer Siebdruck oben, kein Siebdruck unten für eine klare Komponentenmarkierung |
| Lötmaske |
Keine Lötmaske oben und unten für ungehinderte Wärmeableitung und Schaltkreisleistung |
| Qualitätsteststandard |
Vor dem Versand werden 100 % elektrische Tests durchgeführt, um Schaltkreisfehler auszuschließen |
2-lagige Rogers RO3006 PCB-Stapelstruktur
Dieser ultradünne 2-lagige, starre Leiterplattenaufbau verfügt über einen mit echter Rogers RO3006-Keramik gefüllten PTFE-Kern und hochleitfähige Kupferschichten. Die kompakte, verlustarme Struktur sorgt für hervorragende elektrische Stabilität und Maßeinheitlichkeit und passt perfekt zu den Designanforderungen miniaturisierter kommerzieller Hochfrequenz-HF-Leiterplatten.
| Ebenenfolge |
Materialspezifikation |
Dicke |
Kernfunktion |
| Äußere Schicht 1 (oben) |
Leitfähige Kupferfolie |
35μm |
Hochfrequenz-HF-Signalübertragung und SMT-Komponenten-Lötschicht |
| Kerndielektrische Schicht |
Rogers RO3006 keramikgefülltes PTFE-Substrat |
5mil (0,127mm) |
Verlustarme dielektrische Isolierung, ultrastabile Dk-Leistung und hervorragende thermische Stabilität für Hochfrequenzschaltungen |
| Äußere Schicht 2 (unten) |
Leitfähige Kupferfolie |
35μm |
Hilfsschaltkreis-Übertragungsschicht zur Gewährleistung des allgemeinen strukturellen Gleichgewichts und der Stabilität |
PCB-Schaltungs- und Komponentenstatistik
| Parameterelement |
Spezifischer Wert |
| Komponenten |
20 |
| Gesamtpolster |
24 |
| Durchgangsloch-Pads |
13 |
| Top SMT-Pads |
11 |
| Untere SMT-Pads |
0 |
| Durchkontaktierungen |
34 |
| Netze |
2 |
Akzeptiertes Grafikformat:Wir unterstützen Standard-Gerber-RS-274-X-Dateien für die kundenspezifische Herstellung von Rogers RO3006-Leiterplatten und stellen so eine präzise Produktion und eine effiziente technische Zusammenarbeit mit globalen Kunden sicher.
Qualitätsstandard:Alle kundenspezifischen Rogers RO3006-Hochfrequenz-Leiterplatten werden gemäß den Industriestandards IPC-Klasse 2 hergestellt und geprüft, um eine stabile Chargenqualität, hohe Präzision und langfristige Betriebszuverlässigkeit zu gewährleisten.
Weltweiter Service:Wir bieten weltweite Angebote, professionellen technischen Support und weltweiten Versand für alle Rogers RO3006 Hochfrequenz-PCB-Anpassungsaufträge.
Typische Anwendungsszenarien
- Radaranwendungen im Automobilbereich
- Satellitenantennen zur globalen Positionierung
- Zellulare Telekommunikationssysteme – Leistungsverstärker und Antennen
- Patchantenne für drahtlose Kommunikation
- Direktübertragungssatelliten
- Datenverbindung auf Kabelsystemen
- Fernableser von Zählern
- Power-Backplanes
Zusammenfassend lässt sich sagen, dass die zweischichtige starre Rogers RO3006-Leiterplatte mit keramikgefülltem PTFE-Substrat eine hervorragende verlustarme Leistung, hohe Dimensionsstabilität und kostengünstige Herstellbarkeit bietet. Es ist die ideale Hochfrequenz-HF-PCB-Lösung für Automobilradar, Satellitenkommunikation und drahtlose Mikrowellengeräte.
