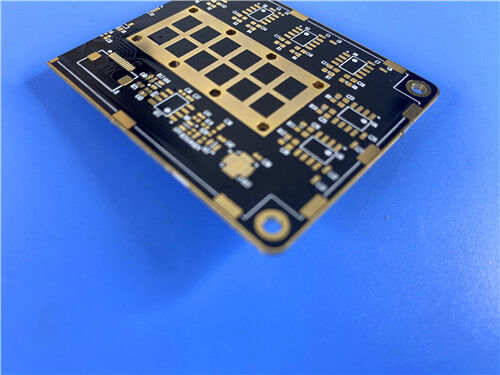

Rogers TMM10i PCB 2-Schicht 30mil Laminat High Dk Leiterplatte

Die zweilagige starre RF-Leiterplatte TMM10i von Rogers ist eine hochleistungsfähige, isotrope, duroplastische Mikrowellen-Leiterplatte, die für hochzuverlässige, durchkontaktierte Streifenleiter- und Mikrostreifen-Anwendungen entwickelt wurde. Diese 0,8 mm dünne Hochfrequenz-Leiterplatte besteht aus authentischem Rogers TMM10i-Keramik-Duroplast-Polymer-Verbundsubstrat und einer standardmäßigen 1-Unzen-Außenkupferummantelung und verfügt über eine erstklassige ENIG-Oberflächenveredelung, eine doppelseitige schwarze Lötmaske und einen zweischichtigen weißen Siebdruck. Dies bietet eine konsistente isotrope Dk-Leistung, eine an Kupfer angepasste Wärmeausdehnung, eine hervorragende chemische Inertheit und eine stabile DrahtbondfähigkeitHigh-Dk-HF-Leiterplattedient als zuverlässige Lösung für Satellitenkommunikation, GPS-Antennensysteme, Mikrowellenfilter und HF-Leistungsverstärker.

Was ist Rogers TMM10i? Erweiterte Substrateinführung

Rogers TMM10i ist ein isotropes duroplastisches Mikrowellenmaterial, das aus einem mit Keramik gefüllten Polymerverbundstoff besteht und speziell entwickelt wurde, um die Zuverlässigkeit plattierter Durchgangslöcher für Streifenleitungs- und Mikrostreifen-Mikrowellenschaltungen zu maximieren. Es zeichnet sich durch eine gleichmäßige, isotrope Dielektrizitätskonstante aus, die elektrische Richtungsschwankungen verhindert. Als Teil der Premium-TMM-Materialserie von Rogers vereint TMM10i erfolgreich die hohe Steifigkeit von Keramiksubstraten und die stabile HF-Leistung von PTFE-Materialien und behält gleichzeitig die einfachen Verarbeitungseigenschaften herkömmlicher weicher dielektrischer Laminate bei.

Im Gegensatz zu herkömmlichen Hochfrequenz-PCB-Materialien erfordert Rogers TMM10i keine Vorbehandlung mit Natriumnathanat vor der stromlosen Beschichtung, was den Fertigungsablauf rationalisiert, Verarbeitungsrisiken reduziert und die Produktionsausbeute verbessert. Seine robuste duroplastische Harzstruktur ermöglicht eine konsistente, hochwertige Drahtverbindung, während hervorragende mechanische Kriechschutzeigenschaften und chemische Beständigkeit eine langfristige Betriebsstabilität in rauen Fertigungs- und Anwendungsumgebungen gewährleisten.

Kernmerkmale des Rogers TMM10i PCB-Materials

Das Hochfrequenzlaminat TMM10i von Rogers vereint hervorragende elektrische Gleichmäßigkeit, hervorragende thermische Stabilität und präzise Dimensionskontrolle und erfüllt damit vollständig die strengen Designanforderungen moderner hochpräziser Mikrowellen- und HF-Schaltkreise:

Wichtige Leistungsvorteile der Rogers TMM10i-Leiterplatte

Das duroplastische Mikrowellenmaterial Rogers TMM10i bietet einzigartige mechanische, chemische und Verarbeitungsvorteile, die es ideal für die hochwertige, hochzuverlässige HF- und Mikrowellen-Leiterplattenproduktion machen:

Verbesserte mechanische Stabilität: Widersteht Kriechverformung und Kaltfluss bei anhaltender mechanischer Belastung und Umgebungen mit hohen Temperaturen und sorgt für langfristige strukturelle Konsistenz

Hervorragende Chemikalienbeständigkeit: Widersteht der Einwirkung verschiedener industrieller Verarbeitungschemikalien während der Leiterplattenfertigung, schützt die Substratintegrität und verbessert die Fertigungsausbeute

Vereinfachter Arbeitsablauf beim Galvanisieren: Macht eine Vorbehandlung mit Natriumnathanat vor dem stromlosen Galvanisieren überflüssig, was die Produktionszyklen verkürzt und die gesamten Herstellungskosten senkt

Konsistente Drahtbonding-Leistung: Die Zusammensetzung auf der Basis von Duroplastharz ermöglicht stabiles, wiederholbares Drahtbonden und eignet sich daher hervorragend für die Präzisions-Chipmontage und hochdichte HF-Modulverpackung

Wichtige PCB-Konstruktionsspezifikationen

2-lagige Rogers TMM10i PCB-Stapelstruktur

Dieser zweischichtige starre Leiterplattenaufbau besteht aus doppelseitiger hochreiner Kupferfolie und einem zentralen duroplastischen Keramikverbundkern TMM10i von Rogers. Dieser gut strukturierte, verlustarme Aufbau bietet isotrope High-Dk-Eigenschaften, an Kupfer angepasste Wärmeausdehnung und außergewöhnliche Dimensionsstabilität und eignet sich perfekt für hochpräzise Streifenleitungs- und Mikrostreifen-Mikrostreifenschaltungsdesigns.

PCB-Statistik

Akzeptiertes Grafikformat:Wir unterstützen Standard-Gerber-RS-274-X-Dateiformate für die kundenspezifische Leiterplattenfertigung und gewährleisten so eine präzise Fertigungsleistung und eine effiziente technische Zusammenarbeit mit globalen Kunden.

Qualitätsstandard:Alle kundenspezifischen Leiterplatten werden unter vollständiger Einhaltung der IPC-Klasse-2-Industriestandards hergestellt und geprüft, um eine gleichbleibende Chargenqualität und langfristige Betriebszuverlässigkeit zu gewährleisten.

Weltweiter Service:Wir bieten weltweite Leiterplattenangebote, professionelle technische Beratung und globale Versanddienste für alle kundenspezifischen Rogers TMM10i-Hochfrequenz-Leiterplattenbestellungen.

Typische Anwendungsszenarien

- HF- und Mikrowellenschaltung

- Leistungsverstärker und Combiner

- Filter und Koppler

- Satellitenkommunikationssysteme

- Antennen für globale Positionierungssysteme

- Patch-Antennen

- Dielektrische Polarisatoren und Linsen

- Chiptester

Zusammenfassend lässt sich sagen, dass die zweilagige starre Rogers TMM10i-Leiterplatte ein hochwertiges dielektrisches Keramik-Duroplast-Verbundmaterial verwendet, das einen hohen isotropen Dk-Wert, einen extrem niedrigen Hochfrequenzsignalverlust, eine an Kupfer angepasste Wärmeausdehnung und eine hervorragende Verarbeitungskompatibilität bietet. In Kombination mit der zuverlässigen Drahtbondfähigkeit und chemischen Beständigkeit bietet diese Hochfrequenz-Leiterplatte eine kostengünstige, hochstabile Lösung für fortschrittliche Mikrowellen- und HF-Schaltungsdesigns, die in der Satellitenkommunikation, GPS-Positionierung und Präzisions-Mikrowellentestsystemen weit verbreitet sind.
