Produktdetails:
|
| Grundmaterial: | F4BTMS265 | Anzahl der Ebenen: | 2 Schichten |
|---|---|---|---|
| PCB-Dicke: | 0.85 mm | PCB-Größe: | 97 mm × 76 mm (1 Stück), Maßtoleranz: ± 0,15 mm |
| Lötmaske: | Schwarz | Siebdruck: | Weiß |
| Kupfergewicht: | 1oz (1,4 mil) äußere Kupferschicht | Oberflächenbeschaffenheit: | ENIG (Elektrolöses Nickel-Immersionsgold) |
| Hervorheben: | Polyimide-Versteifung 4 Schicht-Flex-PWB,2 Unze-Kupfer 4 Schicht-Flex-PWB,Polyimide-Versteifung 2 Unze-Kupfer PWB |
||

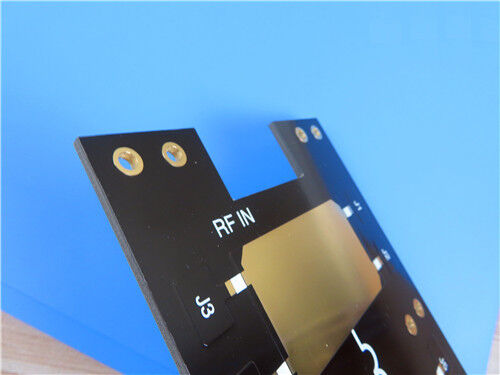

Diese 2-schichtige starre Hochfrequenz-PCB verfügt über ein keramisches F4BTMS265-dilektrisches Substrat in Luft- und Raumfahrtqualität mit geringem elektromagnetischen Verlust und minimaler Anisotropie.Schwarze Top-Lötmaske und weiße Top-SeidenflächeAlle Einheiten bestehen vor der Auslieferung 100% elektrische Prüfung, um eine stabile dielektrische Leistung zu gewährleisten,geringe Signaldämpfung und zuverlässige Struktur für die Luftfahrt, militärische und HF/Mikrowellenanwendungen.
PCB-Spezifikationen
| Parameterpunkt | Spezifikation |
| Ausgangsmaterial | F4BTMS265 hochfrequentes Substrat mit hochwertiger Keramik |
| Layer-Konfiguration | Zwei-Schicht starre PCB-Struktur |
| Größe der Platte | 97 mm × 76 mm (1 Stück), Abmessungstoleranz: ±0,15 mm |
| Mindeste Spuren / Platz | 14 ml / 14 ml |
| Mindestdurchmesser des mechanischen Lochs | 0.25mm |
| Durch Typ | Reine Durchlöcher, keine blinden Durchlöser |
| Endplattendicke | 0.85 mm |
| Außengewicht von Kupfer | 1 oz (1,4 ml) Außenkupferschicht |
| Durch Plattierungstärke | 20 μm |
| Oberflächenbearbeitung | ENIG (elektroless Nickel Immersion Gold) |
| Spitze der Seidenwand | Weiße Seidenwand |
| Unterseidenseide | mit einem Gehalt an Zellstoff von mehr als 10 GHT |
| Top-Lötmaske | Schwarze Lötmaske |
| Maske für die Unterspülung | ohne Lötmaske |
| Qualitätsprüfung | 100% vollständige elektrische Prüfung vor der Lieferung |
Struktur der PCB-Schicht
| Definition der Schicht | Technische Spezifikation |
| Oberste Kupferschicht | 35 μm fertige Kupferdicke |
| Dielektrische Kernsubstrate | F4BTMS265-Kern mit einer Dicke von 0,762 mm (30 mil) |
| Unterste Kupferschicht | 35 μm fertige Kupferdicke |
![]()
Kunstwerke und Qualitätssicherung
Produktionsdatei-Standard: Basierend auf Industriestandards Gerber RS-274-X-Dateien hergestellt.Unterstützung von hochpräzisen Schaltkreismustern und vollständige Kompatibilität mit herkömmlichen industriellen Fertigungsprozessen.
Qualitätsstandard: Alle Herstellungs- und Prüfverfahren entsprechen streng den IPC-Klasse-2-Spezifikationen und gewährleisten eine stabile elektrische Leistung und langfristige strukturelle Zuverlässigkeit.
Weltweite Verfügbarkeit: Weltweite Liefer- und Logistikdienste stehen zur Verfügung, um globale Luft- und Raumfahrtprojekte und Hochfrequenzelektronikprojekte zu unterstützen.
F4BTMS265 Materialprofil

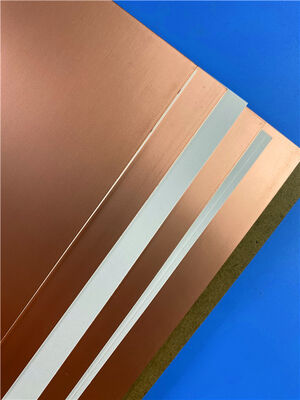

F4BTMS265 ist ein hochzuverlässiges, von der Norm optimiertes, keramisch verstärktes PTFE-DielelektrikumF4BTMEs ist mit gleichmäßig verteilten nano-keramischen Partikeln und ultrafeinen Glasfasern gefüllt und reduziert die durch Glasfasern verursachten elektromagnetischen Störungen, dielektrischen Verluste und strukturelle Anisotropie.Annahme von RTF-Kupferfolie mit geringer Rauheit als Standard, bietet einen geringen Leiterverlust und eine stabile Schälfestigkeit und unterstützt eine Kupfer/Aluminium-Lamination.Dieses Luft- und Raumfahrtmaterial dient als hochleistungsfähiger Ersatz für importierte Hochfrequenzsubstrate für militärische und Luft- und Raumfahrtanwendungen.
![]()
Typische Anwendungsbereiche
Die PCBs auf Basis von F4BTMS265 bieten einen sehr geringen dielektrischen Verlust, eine minimale strukturelle Anisotropie, eine überlegene thermische Stabilität und eine hohe Zuverlässigkeit für die Luftfahrt.phasenempfindliche Hochfrequenz-elektronische Systeme:
![]()
