Wir präsentieren unsere neu ausgelieferten HF-PCBs, speziell für Hochfrequenz-Anwendungen entwickelt und mit dem fortschrittlichen Material F4BM220 gebaut.Diese hochmoderne Leiterplatte besteht aus Polytetrafluorethylenharz, Polytetrafluorethylenfolie und Glasfaserkleidung durch einen sorgfältigen Herstellungsprozess.Die F4BM220 RF-PCB bietet eine größere Bandbreite an dielektrischen Konstanten, geringer dielektrischer Verlust, erhöhte Isolationsfestigkeit und verbesserte Stabilität im Vergleich zu seinem Vorgänger, F4B. Es dient als ausgezeichneter Ersatz für ähnliche ausländische Produkte.
Die F4BM220 RF-PCB ist mit vorwärts drehbarer ED-Kupferfolie für die Verkleidung hergestellt und ist speziell für Anwendungen entwickelt, für die keine PIM-Anzeigen (Passive Intermodulation) erforderlich sind.Sicherstellung einer optimalen Leistung von HF-Systemen.
Bei den Laminaten der F4BM220-Serie wird die dielektrische Konstante präzise angepasst, indem das Verhältnis zwischen Polytetrafluorethylen und Glasfasergewebe geändert wird.Diese Technik führt nicht nur zu geringen Verlusten, sondern verbessert auch die Dimensionsstabilität des MaterialsMit zunehmender dielektrischer Konstante steigt auch der Anteil der Glasfaser, was zu einer verbesserten Dimensionsstabilität, einem geringeren Wärmeausdehnungskoeffizienten,bessere Temperaturschwankungsleistung, und erhöhter dielektrischer Verlust.
Datenblatt für PTFE
| Name | Prüfungszustand | Einheit | Wert | |||
| Dichte | Normalzustand | G/cm3 | 2.1 ¢2.35 | |||
| Feuchtigkeitsabsorption | 24 Stunden lang in destilliertes Wasser bei 20 ± 2 °C tauchen | % | ≤ 002 | |||
| Betriebstemperatur | Hoch-Niedrigtemperaturkammer | °C | -50°C+260°C | |||
| Wärmeleitfähigkeit | W/m/k | 0.8 | ||||
| CTE (typisch) | 0 ̊ 100°C (εr:2.1 bis 2.3) | ppm/°C | 25 (x) | |||
| 34 ((y) | ||||||
| 252 (z) | ||||||
| CTE (typisch) | 0 ̊ 100°C (εr:2.3 bis 2.9) | ppm/°C | 14 (x) | |||
| 21 (y) | ||||||
| 173 (z) | ||||||
| CTE (typisch) | 0 ̊ 100°C (εr:2.9 bis 3.5) | ppm/°C | 12 (x) | |||
| 15 (y) | ||||||
| 95 (z) | ||||||
| Schrumpfungsfaktor | 2 Stunden in kochendem Wasser | % | 0.0002 | |||
| Oberflächenwiderstand | 500 V Gleichstrom | Normalzustand | M·Ω | ≥ 1 × 104 | ||
| Konstante Luftfeuchtigkeit und Temperatur | ≥ 1 × 103 | |||||
| Volumenwiderstand | Normalzustand | MΩ.cm | ≥ 1 × 106 | |||
| Konstante Luftfeuchtigkeit und Temperatur | ≥ 1 × 105 | |||||
| Pinnwiderstand | 500 V Gleichstrom | Normalzustand | MΩ | ≥ 1 × 105 | ||
| Konstante Luftfeuchtigkeit und Temperatur | ≥ 1 × 103 | |||||
| Dielektrische Oberflächenfestigkeit | Normalzustand | d=1mm(Kv/mm) | ≥ 12 | |||
| Konstante Luftfeuchtigkeit und Temperatur | ≥ 11 | |||||
| Dielektrische Konstante | 10 GHz | Ehr | 2.20,2.55,2.65,3.0,3.5 (± 2%) | |||
| Verlustfaktor | 10 GHz | Tgδ | 2.2 | ≤ 7 × 10- 4 | ||
| 2.55 bis 2.65 | ≤ 1 × 10-3 | |||||
| 3.0 bis 3.5 | ≤ 1,5 × 10-3 | |||||
Hauptmerkmale:
- Dielektrische Konstante von 2,2 mit einer Toleranz von 0,04 bei 10 GHz/23°C.
- Ultra-niedrige Verlusttangente von 0,001 bei 10 GHz.
- Temperaturkoeffizient der dielektrischen Konstante (TCDk) von -142 ppm/°C.
- Feuchtigkeitsabsorptionsrate von 0,08%.
- Koeffizient der thermischen Ausdehnung (CTE) in der X-Achse von 25 ppm/°C, Y-Achse von 34 ppm/°C und Z-Achse von 240 ppm/°C.
Wichtige Vorteile:
- Überlegene Signalintegrität aufgrund der geringen Verlusttangente.
- Diversifizierte Größenoptionen und Kosteneinsparungen.
- Ausgezeichnete Bestrahlungsbeständigkeit und geringe Abgasemissionen.
- Bereit für die Kommerzialisierung, Massenproduktion, und bietet hohe Kostenleistung.
PCB-Spezifikationen:
Dieses HF-PCB ist ein 2-schichtiges starres PCB mit folgender Stapelung:
- Kupferschicht 1: 35 μm
- F4BM220: 1,524 mm (60 Mil)
- Kupferschicht 2: 35 μm
| PCB-Material: | PTFE aus Glasfaser |
| Code: | F4BM-1/2 (Familienreihe) |
| Dielektrische Konstante: | 2.2, 2.55, 2.65, |
| 3.0 und 3.5 | |
| Anzahl der Schichten: | 1 Schicht, 2 Schichten und mehrere Schichten |
| Kupfergewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm), 3 oz (105 μm) |
| PCB-Dicke: | 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm,3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm |
| PCB-Größe: | ≤ 400 mm x 500 mm |
| Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
| Oberflächenveredelung: | Bares Kupfer, HASL, ENIG, Silber, OSP, usw. |

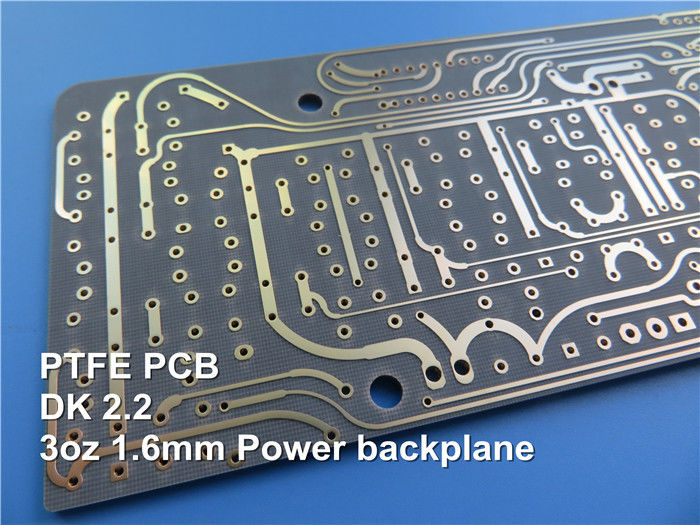

Um den Anforderungen von HF-Anwendungen gerecht zu werden, hat diese Leiterplatte eine Plattengröße von 392 mm x 256 mm (1 Stück) mit einer Toleranz von +/- 0,15 mm.Es unterstützt eine minimale Spuren/Raum von 7/6 mils und eine minimale Lochgröße von 0.3 mm. Dieses PCB hat eine fertige Plattendicke von 1,6 mm und ein fertiges Kupfergewicht von 2 oz (2,8 mil) für die Außenschichten.Es verfügt über eine Oberfläche mit Eintauchen-Gold und enthält weder Ober- noch Unterseide, noch Lötmaske.Um die Qualität zu gewährleisten, wird jedes PCB vor dem Versand einem 100%igen elektrischen Test unterzogen.
Anwendungen:
Diese Leiterplatte ist speziell für Hochfrequenzanwendungen konzipiert und eignet sich daher ideal für verschiedene HF-Systeme, einschließlich Mikrowellen-, Radar- und Satellitenkommunikation.Es eignet sich für den Einsatz in Phasenwandlern, passive Komponenten, Stromteilungen, Kupplungen, Kombinatoren, Zufuhrnetze, Antennen mit Phasenansatz und Basisstationsantennen.
Erleben Sie außergewöhnliche elektrische Leistung und Zuverlässigkeit mit dem F4BM220 RF PCB.und verbesserte Stabilität machen es zur perfekten Wahl für anspruchsvolle HF-Anwendungen in einer Vielzahl von Branchen.
