2 Unzen Kupfer F4BM255 PCB Grüne Lötmaske Immersion Gold Finish

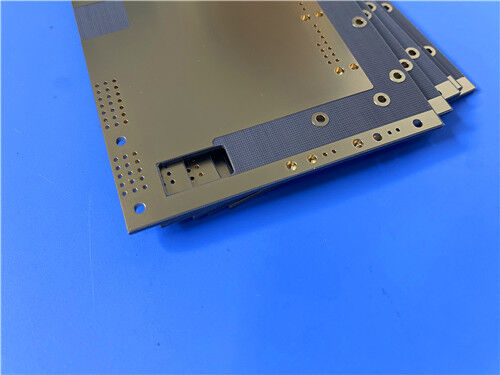

Die F4BM255 Mikrowellen-Substrat-PCB ist eine leistungsstarke 3 mm dicke Hochfrequenz-Schaltplatte für professionelle Mikrowellen- und HF-Signalübertragungssysteme.Zwei-seitige Eintauchen-GoldveredelungDiese verbesserte Leiterplatte bietet eine hervorragende elektrische Stabilität und eine gleichbleibende Hochfrequenzleistung im Vergleich zu herkömmlichen Leiterplatten.F4B-BoardsEs unterstützt die groß angelegte kommerzielle Chargenproduktion mit ausgezeichneter Kosteneffizienz und dient als erstklassiger Ersatz für importierte Mikrowellen-Substrate für die Kommunikation.Radar- und Satellitenanwendungen.

PCBSpezifikationen

F4BM255 Einführung in das Material

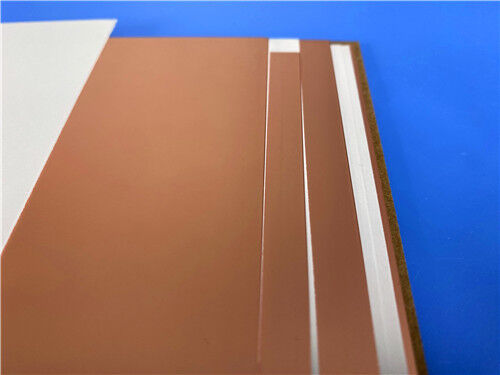

Dieses Mikrowellensubstrat besteht aus einer hochwertigen Verbundstruktur aus Glasfaser, PTFE-Harz und PTFE-Film.Hergestellt durch wissenschaftliche Proportionen und strenge PräzisionspressverfahrenVerglichen mit herkömmlichen F4B-Materialien verfügt F4BM255 über einen breiteren, einstellbaren Dielektrikkonstantenbereich, geringere Dielektrikverluste,höhere Isolierfestigkeit und stabilere elektrische LeistungDie Materialformel ermöglicht eine flexible Anpassung der Parameter, indem der Anteil von PTFE-Harz und Glasfaserstoff verändert wird: ein höherer Gehalt an Glasfaser verbessert effektiv die Dimensionsstabilität,Reduziert den Wärmeausdehnungskoeffizienten und die Temperaturverschiebung, wobei der dielektrische Verlust leicht erhöht wird, um eine ausgewogene Gesamtleistung zu erzielen.

F4BM und F4BME haben die gleiche Formel für die dielektrische Schicht, und ihre Leistungsunterschiede resultieren hauptsächlich aus der Übereinstimmung von Kupferfolienarten, um sich an verschiedene Anwendungsszenarien anzupassen.F4BM ist mit ED-Kupferfolie verbunden, geeignet für Anwendungen ohne strenge PIM-Anzeigen.präzisere Schaltkreissteuerung und geringerer Leiterverlust für hochpräzise Hochfrequenz-Szenarien.

Materialunterschied zwischen F4BM und F4BME

F4BM und F4BME verfügen über die gleiche dielektrische Kernstruktur, wobei die Leistungsunterschiede hauptsächlich auf abgestimmte Kupferfolie-Materialien für differenzierte Anwendungsanforderungen zurückzuführen sind:

F4BM-Serie: Ausgestattet mit Standard-ED-Kupferfolie, geeignet für allgemeine Mikrowellen- und HF-Projekte ohne PIM-Spezifikationsbeschränkungen,bietet eine hohe Kosteneffizienz für die Massenvermarktung.

F4BME-Serie: Adoptiert umgekehrte RTF-Kupferfolie, die eine hervorragende PIM-Leistung, eine feinere Schaltkreissteuerungsgenauigkeit und einen geringeren Leiterverlust bietet,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,.

Haupteigenschaften

Anpassbare Dielektrikkonstante: Unterstützt einstellbare DK-Werte von 2,17 bis 3,0 mit voller Anpassung,die eine präzise Parametermatching für verschiedene Betriebsbedingungen von HF- und Mikrowellenkreisen ermöglicht.

Ultra-Low-Hochfrequenzverlust: Verwendet eine optimierte Mischformel aus PTFE-Harz und Glasfaserstoff, um die Signaldämpfung zu minimieren und eine saubere,stabile und hochwertige Mikrowellensignalübertragung.

Ausgezeichnete PIM-Leistung (F4BME-Version): Die verbesserte F4BME-Variante verwendet umgekehrte RTF-Kupferfolie, um hervorragende PIM-Indikatoren zu liefern,geringerer Leiterverlust und präzisere Schaltkreissteuerung für hochpräzise RF-Systeme mit geringer Interferenz.

Überlegene Dimensionelle und thermische Stabilität: Der verstellbare Glasfaseranteil reduziert den Wärmeausdehnungskoeffizienten und die Temperaturverschiebung effektiv,Aufrechterhaltung einer stabilen Strukturgenauigkeit auch bei schwankenden Temperaturen.

Starke Anpassungsfähigkeit an die Umwelt: Verlässliche Strahlungsbeständigkeit und extrem geringe Abgaswerte, geeignet für extreme und komplexe Arbeitsszenarien in der Industrie und in der Luftfahrt.

Hohe Kostenleistung und Massenproduzierbarkeit: Erhältlich in unterschiedlichen Größen und unterstützt durch ausgereifte Produktionsprozesse,die Bereitstellung stabiler kommerzieller Versorgung und die wirksame Senkung der Gesamtprojektkosten für den Einsatz großer Hochfrequenzgeräte.

Typische Anwendungen

Mit niedrigen Verlusten bei hoher Frequenz, stabilen dielektrischen Parametern und hervorragender Umweltausfallfähigkeit werden Mikrowellen-PCBs F4BM255 in der kommerziellen Kommunikation weit verbreitet.Radardetektions- und Satellitenmikrowellenanlagen:

• Mikrowellengeräte, HF-Module und Radardetektionssysteme
• Phasenwechsler und verschiedene passive elektronische Bauteile
• Elektrische Splitter, Koppler und Kombinatoren
• Antriebsnetze und Antennensysteme mit Phasenansatz
• Satellitenkommunikationsgeräte und Antennen für Basisstationen

Schlussfolgerung

Das Mikrowellen-Substrat-PCB F4BM255 zeichnet sich als vielseitige, zuverlässige Hochfrequenz-Schaltkreislösung für moderne HF-, Mikrowellen- und Kommunikationssysteme aus.Ausgleich von anpassbaren dielektrischen Parametern, sehr geringer Signalverlust und außergewöhnliche Dimensionsstabilität, diese 3 mm dicke,2 Unzen Kupferplatten mit Eintauchen-Gold-Ausführung bieten eine gleichbleibende elektrische Leistung, die die Standard-F4B-Materialien weit übertrifft.Mit optionalem F4BME-Upgrade-Kupferfolie für eine überlegene PIM-Leistung ist es sowohl für allgemeine kommerzielle Projekte als auch für hochpräzise Anwendungen mit geringer Interferenz geeignet.
