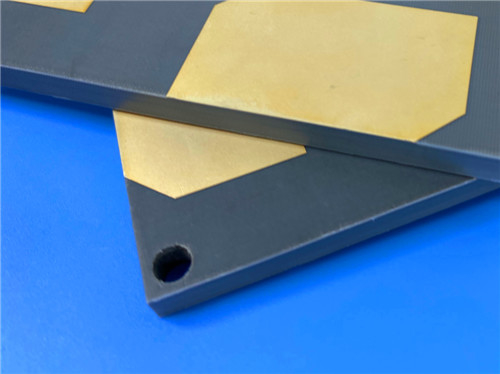

F4BTMS1000 PCB 4-Schicht 12,9 mm HASL Leiterplatte

Wir freuen uns, Ihnen die Ankunft unseres neu ausgelieferten F4BTMS1000 PCB bekannt zu geben.eine hochmoderne Lösung, die auf die anspruchsvollsten Anforderungen von Hochfrequenz- und Hochsicherheitsanwendungen zugeschnitten istDiese Leiterplatte, die mit dem fortschrittlichen Material der F4BTMS-Serie gebaut wurde, bietet außergewöhnliche Leistung, Haltbarkeit und thermische Stabilität.und Satellitenkommunikation.

Warum die F4BTMS1000 PCB wählen?
Das F4BTMS1000-PCB ist nicht nur ein weiteres Leiterplatten- -es ist ein technologischer Sprung nach vorn.

Ultra-niedriger Signalverlust: Mit einer Dielektrikkonstante (Dk) von 10,2 @ 10 GHz und einem Dissipationsfaktor (Df) von 0,0020 @ 10 GHz gewährleistet er eine minimale Signaldämpfung und eine überlegene Signalintegrität.

Außergewöhnliches thermisches Management: Eine Wärmeleitfähigkeit von 0,81 W/mK ermöglicht eine effiziente Wärmeableitung, reduziert Hotspots und erhöht die Zuverlässigkeit des Geräts.

Außergewöhnliche Stabilität der Abmessungen: Niedrige CTE-Werte (16/18/32 ppm/°C) gewährleisten eine Zuverlässigkeit in einem breiten Temperaturbereich (-55°C bis 288°C).

Niedrige Feuchtigkeitsabsorption: 0,03% Feuchtigkeitsabsorption macht es ideal für raue und feuchte Umgebungen.

Robuste mechanische Eigenschaften: RTF-Kupferfolie reduziert den Leiterverlust und bietet eine hervorragende Schälfestigkeit, die Haltbarkeit und Leistung gewährleistet.

Schlüsselmerkmale
Die Abmessungen des Platzes: 145 mm x 145 mm, mit einer Dicke von 12,9 mm.

Schichtzahl: 4-schichtige starre PCB.

Kupfergewicht: 1 Unze (35 μm) für die inneren und äußeren Schichten.

Oberflächenveredelung: HASL (Hot Air Solder Leveling) für eine zuverlässige Schweißfähigkeit.

Spur/Raum: 5/7 mils, ermöglicht eine hohe Dichte an Routing.

Durch Plattierungstärke: 20 μm, die Haltbarkeit und Leitfähigkeit gewährleistet.

Strenge Prüfung: 100% elektrische Prüfung garantiert die Zuverlässigkeit vor dem Versand.

Anwendungen, die Exzellenz erfordern
Die F4BTMS1000-PCB ist für Industriezweige konzipiert, in denen Leistung und Zuverlässigkeit von entscheidender Bedeutung sind:

Luft- und Raumfahrt- und Satellitenkommunikation: Gewährleistet einen zuverlässigen Betrieb in Raumfahrt- und Kabinenanlagen, auch unter extremen Bedingungen.

Radar- und Militärsysteme: Bietet Präzision und Langlebigkeit bei Radar- und Phasen-Antennen, die für missionskritische Operationen unterstützt werden.

Mikrowellen- und HF-Systeme: Bietet eine stabile Signalübertragung in Hochfrequenzumgebungen und gewährleistet eine optimale Leistung.

Feed Networks und Antennen: Unterstützt komplexe Signalvermittlung mit minimalem Verlust, wodurch die Gesamtsystemeffizienz gesteigert wird.

Warum die F4BTMS-Serie?
Unübertroffene Leistung: Ideal für Hochfrequenz-Anwendungen mit hoher Leistung.

Zuverlässigkeit unter extremen Bedingungen: Perfekt für Luft- und Raumfahrt-, Militär- und Satellitensysteme.

Globale Verfügbarkeit: Zugänglich weltweit, um eine nahtlose Integration in Ihre Projekte zu gewährleisten.

Nachhaltigkeit: Halogenfrei und umweltfreundlich, im Einklang mit den weltweiten Standards.

Die Zukunft der Hochleistungs-PCBs

Die F4BTMS1000-PCB ist mehr als nur ein Material, sie ist ein Beispiel für die Kraft der Innovation.Dieses Material stellt einen neuen Benchmark für Hochfrequenz- und Hochsicherheitsanwendungen dar..

Egal, ob Sie die nächste Generation von Luft- und Raumfahrtsystemen, Radartechnologie oder Satellitenkommunikation entwerfen, die F4BTMS1000 PCB bietet die notwendige Leistung, Zuverlässigkeit,und Haltbarkeit für den Erfolg.

Verbessern Sie Ihre Designs mit dem F4BTMS1000-PCB
Sind Sie bereit, die Zukunft der Hochleistungs-PCBs zu erleben?
