MOQ: | 1 Stück |
Preis: | USD9.99-99.99/PCS |
Standardverpackung: | Staubsack+Karton |
Lieferfrist: | 8-9 Arbeitstage |
Zahlungsmethode: | T/T |
Lieferkapazität: | 5000 Stück pro Monat |

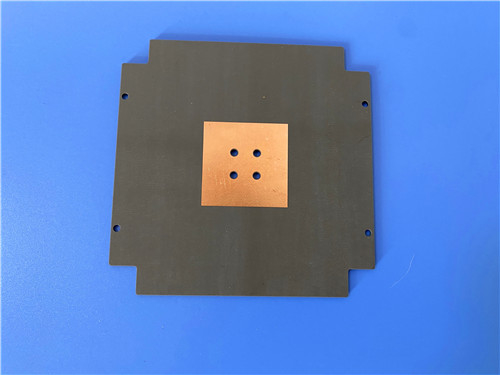

Die F4BTMS1000 2-Schicht-PCB zeichnet sich als eine hochmoderne Lösung aus, die speziell für Anwendungen in der Luft- und Raumfahrt, Mikrowellen- und HF-Technologie entwickelt wurde.
PCB-Konstruktion und Spezifikationen
Materialzusammensetzung
Dieses PCB besteht aus hochwertigem Material F4BTMS1000, einer fortschrittlichen Formulierung, die Polytetrafluorethylenharz mit einer erheblichen Menge Keramik und ultradünnen Glasfasern verbindet.Diese innovative Materialzusammensetzung verbessert die dielektrischen Eigenschaften der PCB erheblich, thermische Stabilität und Gesamtleistung.
Technische Spezifikation
- Schichtzahl: 2 Schichten
- Abmessungen des Brettes: 349 mm x 361 mm (± 0,15 mm)
- Mindestspuren: 8/7 Millimeter
- Mindestlochgröße: 0,3 mm
- Endplattendicke: 2,0 mm
- Fertiges Kupfergewicht: 1 Unze (1,4 Mil) auf den äußeren Schichten
- Durch Plattierungstärke: 20 μm
- Oberflächenveredelung:
- Elektrische Prüfung: 100% elektrische Prüfung vor dem Versand
PCB-Stackup
Das Stapel dieses PCB besteht aus:
- Kupferschicht 1: 35 μm
- F4BTMS1000 Kern: 1.905 mm (75 mils)
- Kupferschicht 2: 35 μm
Diese Struktur ermöglicht eine optimale Leitfähigkeit und thermische Steuerung und eignet sich somit für Hochfrequenzanwendungen.
Leistungsvorteile
Verbesserte dielektrische Eigenschaften
Der F4BTMS1000 verfügt über eine dielektrische Konstante (Dk) von 10,2 bei 10 GHz, mit einem niedrigen Abfallfaktor von 0,0020 bei 10 GHz.die PCB für Mikrowellen- und HF-Anwendungen ideal macht, bei denen die Aufrechterhaltung der Signalintegrität von größter Bedeutung ist.
Thermische Stabilität und Leitfähigkeit
Mit einer Wärmeleitfähigkeit von 0,81 W/mk und einem geringen Wärmeausdehnungskoeffizienten verwaltet der F4BTMS1000 die Wärmeableitung effektiv.Dies ist in Umgebungen, in denen Temperaturschwankungen auftreten, von entscheidender Bedeutung, um eine gleichbleibende Leistung und Zuverlässigkeit zu gewährleisten.
Feuchtigkeitsbeständigkeit
Die geringe Feuchtigkeitsabsorptionsrate von 0,03% erhöht die Haltbarkeit der PCB und macht sie für den Einsatz in rauen Umgebungen geeignet, in denen Feuchtigkeit und Feuchtigkeit die Leistung beeinträchtigen können.
Strenge Qualitätsstandards
Die F4BTMS1000-PCB ist nach IPC-Klasse-2-Standards hergestellt und garantiert hohe Zuverlässigkeit und Qualität.Sicherstellung, dass jede Einheit strengen Leistungsvorschriften entspricht.
PCB-Material: | PTFE, ultradünne und ultrafeine Glasfasern, Keramik. | ||
Benennung (F4BTMS) | F4BTMS | DK (10 GHz) | DF (10 GHz) |
F4BTMS220 | 2.2 ± 0.02 | 0.0009 | |
F4BTMS233 | 2.33 ± 0.03 | 0.0010 | |
F4BTMS255 | 2.55 ± 0.04 | 0.0012 | |
F4BTMS265 | 2.65 ± 0.04 | 0.0012 | |
F4BTMS294 | 2.94 ± 0.04 | 0.0012 | |
F4BTMS300 | 3.0±0.04 | 0.0013 | |
F4BTMS350 | 3.5 ± 0.05 | 0.0016 | |
F4BTMS430 | 4.3 ± 0.09 | 0.0015 | |
F4BTMS450 | 4.5 ± 0.09 | 0.0015 | |
F4BTMS615 | 6.15 ± 0.12 | 0.0020 | |
F4BTMS1000 | 10.2 ± 0.2 | 0.0020 | |
Anzahl der Schichten: | Einseitige, doppelseitige PCB, mehrschichtige PCB, hybride PCB | ||
Kupfergewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) | ||
Dielektrische Dicke | 0.09mm (3,5mil), 0,127mm (5mil), 0,254mm ((10mil),0.508mm ((20mil), 0.635mm ((25mil), 0.762mm ((30mil), 0.787mm ((31mil), 1.016mm ((40mil), 1.27mm ((50mil), 1.5mm ((59mil), 1.524mm ((60mil), 1.575mm ((62mil), 2.03mm ((80mil), 2.54mm ((100mil), 3.175mm ((125mil), 4.6 mm (ca. 160 mm), 5,08 mm ((200mil), 6,35 mm ((250mil) | ||
PCB-Größe: | ≤ 400 mm x 500 mm | ||
Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. | ||
Oberflächenveredelung: | Bares Kupfer, HASL, ENIG, Immersionssilber, Immersionstin, OSP, reines Gold, ENEPIG usw. |
Anwendungen
Die F4BTMS1000-PCB ist vielseitig und kann in einer Vielzahl von fortschrittlichen Anwendungen eingesetzt werden, einschließlich:
- Luft- und Raumfahrtausrüstung: Ideal für Systeme, die eine hohe Zuverlässigkeit und Leistung unter extremen Bedingungen erfordern.
- Mikrowellen- und HF-Technologien: Perfekt für Anwendungen, bei denen die Signalintegrität entscheidend ist.
- Militärische Radarsysteme: entworfen, um den anspruchsvollen Anforderungen von Verteidigungsanwendungen gerecht zu werden.
- Antennen mit Phasen-Array: geeignet für fortgeschrittene Kommunikations- und Radarsysteme.
Schlussfolgerung
Die F4BTMS1000-PCB stellt einen bedeutenden Fortschritt in der PCB-Technologie dar, die überlegene Materialien und Konstruktion mit strengen Qualitätsstandards kombiniert.Seine hervorragenden elektrischen und thermischen Eigenschaften machen ihn zu einer attraktiven Wahl für Fachleute der Luft- und RaumfahrtEgal, ob Sie fortschrittliche Kommunikationssysteme oder Luft- und Raumfahrtausrüstung entwerfen, die F4BTMS1000 ist für Ihre anspruchsvollsten Anforderungen konzipiert.
