Produktdetails:
Zahlung und Versand AGB:
|
| Grundmaterial: | Polyimide | Schichtzählung: | Simplex |
|---|---|---|---|
| PWB-Stärke: | 0.15mm | PWB-Größe: | x 2000 8mm=1PCS |
| Coverlay: | Weiß | Silkscreen: | NEIN |
| Kupfernes Gewicht: | 1oz | Oberflächenende: | Immersionsgold |
| Hervorheben: | Polyimide mehrschichtiges flexibles PWB,Kein Peelable mehrschichtiges flexibles PWB,Kein mehrschichtiges Flex-Peelable PWB |
||

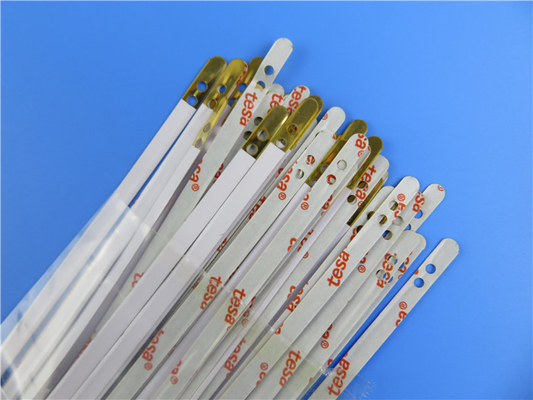

Flexible gedruckte Schaltung FPC auf Polyimide mit 2 Metern lang
(Flexible gedruckte Schaltungen sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Kurze Einleitung
Dieses FPC ist einseitige Streifen mit 2 Meter lang, Kupfer 1oz mit tesa Band auf Rückseite, weißem coverlay und Immersionsgold auf den Auflagen. Es wird auf Polyimidesubstrat mit 7mm weit errichtet. Es wird in den Telemetriesystemen verwendet.
Spezifikationen
| PWB-GRÖSSE | x 2000 8mm=1PCS |
| Grundmaterial: | Polyimide |
| Zahl von Schichten | Einseitiges PWB |
| SMT | N/A |
| Durch Loch-Komponenten | N/A |
| SCHICHT STACKUP | Kupfer ------- 35um (1oz) |
| Polyimide | |
| Minimale Spur und Raum: | 20mil/20mil |
| Minimale/maximale Löcher: | 3.0mm/3.0mm |
| Abschließende Folie extern: | 1oz |
| Abschließende Folie intern: | 0oz |
| Abschließende Höhe von PWB: | 0.15mm ±0.05 |
| Oberflächenende | Immersionsgold |
| Löten Sie Maske, auf zuzutreffen: | SPITZEN, unter |
| Lötmittel-Masken-Farbe: | Weißes Coverlay |
| CONTOUR/CUTTING | Laser-Schnitt |
| Versteifung: | N/A |
| Seite der Teillegende | NEIN |
| Farbe der Teillegende | NEIN |
| ÜBER | N/A |
| FLAMIBILITY-BEWERTUNG | Zustimmung Min. ULs 94-V0. |
| TEST | 100% früherer Versand elektrischen Tests |
| ART DER GELIEFERT ZU WERDEN GRAFIK | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| VERSORGUNGSBEREICH | Weltweit global. |
Unsere Vorteile
Konstruktive Gestaltung verhindert Probleme am Auftreten in der Vorproduktion;
ISO9001, ISO14001, UL IATF16949 bestätigte Herstellungsfabrik;
Kein MOQ, niedrigen Kosten für Prototypen und kleine Laufquantität;
Mehr als Jahre 18+ von PWB-Erfahrung;
Fähigkeit von 30000㎡output pro Monat;
8000 Arten PWBs pro Monat;
Lieferung rechtzeitig: >98%
Kundenbeanstandungsrate: <1>
Anwendungen
Kapazitiver Touch Screen/Gremium, weiches Brett des industriellen Steuertemperaturbegrenzers, weiches Brett des VerbraucherKartenlesers
Grundlegende Arten des flexiblen Stromkreises
Es gibt fünf grundlegende Arten flexible Stromkreise, wie unten beschrieben:
1. Einseitige flexible Stromkreise
Dieses ist die einfachste Art und besteht aus einem dünnen und flexiblen Grundmaterial zu, welchem eine kupferne Folie mittels eines Klebers lamelliert wird. Der fertige Stromkreis wird häufig mit einem covercoat versehen, das zur kupfernen Seite mittels eines Klebers verpfändet wird.
2. Doppelseitige flexible Stromkreise
Während der Name vorschlägt, besteht der Stromkreis aus einem dünnen und flexiblen Grundmaterial mit der kupfernen Folie, die zu jeder Seite lamelliert wird. Die äußeren Seiten der fertigen Stromkreise werden häufig mit den covercoats versehen, die zu den äußeren Seiten verpfändet werden (kupfern).
3. Mehrschichtige flexible Stromkreise
Ein mehrschichtiger flexibler Stromkreis besteht aus einiges dünnes und flexible niedrige Laminate und kupferne Folien lamellierten zusammen mittels des Klebers, auf sehr viel die gleiche Art als steife mehrschichtige Bretter. Auch es ist Handelsbrauch, covercoats zu den äußeren Seiten zu verpfänden (kupfern).
4. Flex-steife Stromkreise
Ein Flex-steifer Stromkreis ist eine Kombination von steifen Brettern und flexible Stromkreise, die letzte flexible Schaffung verbindet sich zwischen den steifen Brettern untereinander, zu denen sie mittels der Bondfalten lamelliert werden.
5. Flexible Stromkreise mit steifen Bereichen
In einigen Fällen muss der flexible Stromkreis einige verhältnismäßig schwere Komponenten oder sogar ein Verbindungsstückfach stützen. Deshalb ist es notwendig, solch einen Bereich zu verstärken. Dieses wird vollendet, indem man eine Versteifung zu diesem Bereich verpfändet. Die Versteifung kann eine Extraschicht nicht zu dünner Polyimide sein, oder es kann ein Glas-/Epoxidlaminat sein.
FPC-Fähigkeiten 2022
| Nein. | Spezifikationen | Fähigkeiten |
| 1 | Brett-Art | Einlagig, Doulbe-Schicht, mehrschichtig, Steif-Flex |
| 2 | Grundmaterial | PU, HAUSTIER |
| 3 | Kupfernes Gewicht | 0.5oz, 1oz, 2oz |
| 4 | Maximale Größe LED | 250 x 5000mm |
| 5 | Allgemeine maximale Größe | 250 x 2000mm |
| 6 | Brett-Stärke | 0.03mm-3.0mm |
| 7 | Dickentoleranz | ±0.03mm |
| 8 | Mininum-Bohrloch | 0.05mm |
| 9 | Maximales Bohrloch | 6.5mm |
| 10 | Toleranz des Bohrloches | ±0.025mm |
| 11 | Stärke der Loch-Wand | ≧ 8 um |
| 12 | Minimale Bahn/Gap des einlagigen Brettes | 0.025/0.03mm |
| 13 | Minimale Bahn/Gap der Doppelschicht und des mehrschichtigen Brettes | 0.03/0.040mm |
| 14 | Ätzung von Toleranz | ±0.02mm |
| 15 | Minimale Breite der Seiden-Legende | ≧ 0.125mm |
| 16 | Minimales Heigh der Seiden-Legende | ≧0.75mm |
| 17 | Abstand aufzufüllen von der Legende | ≧0.15mm |
| 18 | Abstand von öffnender Lötmittel-Maske des Bohrgeräts aufzuspüren Coverlay | ≧0.03mm |
| 19 | Abstand von öffnender Lötmittel-Maske des Lochens von Coverlay, um aufzuspüren | ≧0.03mm |
| 20 | Stärke des Immersions-Nickels | 100-300u“ |
| 21 | Stärke des Immersions-Goldes | 1-3u“ |
| 22 | Thicnkess des Immersions-Zinns | 150-400u“ |
| 23 | Minimale elektrische Prüfungsauflage | 0.2mm |
| 24 | Minimale Toleranz des Entwurfs (normaler Stahlform-Durchschlag) | ±0.1mm |
| 25 | Minimale Toleranz des Entwurfs (Präzisions-Stahl-Form-Durchschlag) | ±0.05mm |
| 26 | Mininum-Radius des abgeschrägten Winkels (Entwurf) | 0.2mm |
| 27 | Stiffner-Material | PU, FR-4, 3M Adhesive, HAUSTIER, Stahlblech |
| 28 | RoHs | Ja |
| 29 | Lötmittel-Masken-Farbe | Gelb, weiß, schwarz, grün |
