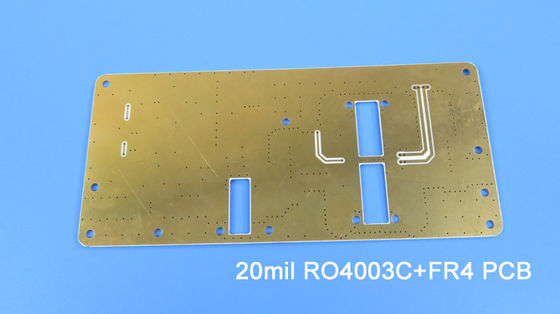

4 Schicht hybrides PWB-Brett Bulit auf Rogers 20mil RO4003C und FR-4

4 Layer Hybrid PCB Board Bulit On Rogers 20mil RO4003C and FR-4
4 Layer Hybrid PCB Board Bulit On Rogers 20mil RO4003C and FR-4 4 Layer Hybrid PCB Board Bulit On Rogers 20mil RO4003C and FR-4 4 Layer Hybrid PCB Board Bulit On Rogers 20mil RO4003C and FR-4 4 Layer Hybrid PCB Board Bulit On Rogers 20mil RO4003C and FR-4

Großes Bild :  4 Schicht hybrides PWB-Brett Bulit auf Rogers 20mil RO4003C und FR-4

Produktdetails:
Herkunftsort: China
Markenname: Bicheng
Zertifizierung: UL, ISO9001, IATF16949
Modellnummer: BIC-076.V1.0
Zahlung und Versand AGB:
Min Bestellmenge: 1pcs
Preis: USD9.99-99.99
Verpackung Informationen: Vakuum bags+Cartons
Lieferzeit: 8-9 Werktage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 5000pcs pro Monat
Ausführliche Produkt-Beschreibung
Grundmaterial: RO4350B + FR4; RO4003C + FR4; F4B + FR4; RT/duroid5880 + FR4; RT/duroid5880 + RO4350B Schichtzählung: 4 Schicht, 6 Schicht, mehrschichtig
PWB-Stärke: 1.0-5.0mm PWB-Größe: ≤400mm X 500mm
Lötmittelmaske: Grün, rot, blau, schwarz, gelb Coppper-Gewicht: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Oberflächenende: Bloßes Kupfer, HASL, ENIG, Immersionszinn, OSP
Markieren:

Hybrides multi Schicht PWB

,

1.6mm multi Schicht PWB

,

1.6mm 4 Schicht PWB-Brett



4 Schicht hybrides PWB-Brett Bulit auf Rogers 20mil RO4003C und FR-4

(PWBs sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)



Hallo jeder,

Warme Grüße!

Heute sprechen wir 4 Schicht über hybrides PWB, das auf 20mil RO4003C und FR-4 errichtet wird.



4 Schicht hybrides PWB-Brett Bulit auf Rogers 20mil RO4003C und FR-4 0

Erstens ist es eine Struktur der Schicht 4. Die Schicht 1, zum 2 zu überlagern ist Kern 20mil RO4003C, der die verdrahtende Hauptschicht für die Bus-Leitungen ist. Die Schicht 3, zum 4 zu überlagern ist der Kern von FR-4, beide Kerne werden kombiniert durch 0.2mm prepeg. Jede Schicht wird durch überzogene durchgehende Löcher angeschlossen. Die innere Schicht und heraus Schicht Kupfer ist 1 Unze. Dieses ist eine gute Methode, zum des Brettes kosteneffektiv zu halten.



Lassen Sie uns einen Blick auf sein Dünnschliffdiagramm werfen.

4 Schicht hybrides PWB-Brett Bulit auf Rogers 20mil RO4003C und FR-4 1



Hier auf dem links ist das PTH-Loch, die Unterseite ist die Schicht, 1, zum 2 zu überlagern, die Hochfrequenzmaterial ist, der obere Teil ist Glasfasermaterial. Die fertige Stärke der Platte ist 1.6mm.



Die Farbe der Lötmittelmaske und der Silkscreen sind auch in Grünem und in weißem allgemein verwendet. Oberflächenende auf Auflagen ist Immersionsgold.



4 Schicht hybrides PWB-Brett Bulit auf Rogers 20mil RO4003C und FR-4 2



Das Folgen ist eine andere Art 20mil RO4003C hybrides PWB. Es hat von 2 Kernen von 20mil RO4003C gemacht.



4 Schicht hybrides PWB-Brett Bulit auf Rogers 20mil RO4003C und FR-4 3



Die Anwendungen 20mil RO4003C hybriden PWBs ist, wie LNA, Optokoppler breit, ausgeglichener Verstärker, Duplexer etc.



Die Vorteile 20mil RO4003C hybriden PWBs werden reflektiert, wenn man 3 Punkten folgt:

1) RO4003C weist eine stabile Dielektrizitätskonstante über einem breiten Frequenzbereich auf. Dieses macht es ein ideales Substrat für Breitbandanwendungen.

2) Die Verringerung des Signalverlustes in der Hochfrequenzanwendung trifft die Entwicklung braucht von der Kommunikationstechnologie.

3) Kosten verringert über StapelUPS mit allem dämpfungsärmen Material;



Unsere PWB-Fähigkeit (Mischbauart)

PWB-Fähigkeit
PWB-Art: Hybrides PWB, Misch-PWB
Gemischt: RO4350B + FR4;
  RO4003C + FR4;
  F4B + FR4;
  RT/duroid5880 + FR4;
  RT/duroid5880 + RO4350B
Lötmittelmaske: Grün, rot, blau, schwarz, gelb
Schichtzählung: 4 Schicht, 6 Schicht, mehrschichtig
Kupfernes Gewicht: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
PWB-Stärke: 1.0-5.0mm
PWB-Größe: ≤400mm X 500mm
Oberflächenende: Bloßes Kupfer, HASL, ENIG, Immersionszinn, OSP




Zur Zeit sind die reifen drückenden Mischmaterialien, wie folgt:

RO4350B + FR4;

RO4003C + FR4;

F4B + FR4;

RT/duroid5880 + FR4

RT/duroid5880 + RO4350B



Danke für Ihre Lesung. Sie sind willkommen, mit uns für Ihre Rf-PWB-Untersuchungen in Verbindung zu treten.



Anhang: Leistungsblatt von RO4003C

Typischer Wert RO4003C
Eigentum RO4003C Richtung Einheiten Bedingung Prüfmethode
Dielektrizitätskonstante, εProcess 3.38±0.05 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5 festgeklemmtes Stripline
Dielektrizitätskonstante, εDesign 3,55 Z   8 bis 40 Gigahertz Differenziale Phasen-Längen-Methode
Ableitung Factortan, δ 0,0027
0,0021
Z   10 GHz/23℃
2,5 GHz/23℃
IPC-TM-650 2.5.5.5
Thermischer Koeffizient ε +40 Z ppm/℃ -50℃to 150℃ IPC-TM-650 2.5.5.5
Spezifischer Durchgangswiderstand 1,7 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Oberflächenwiderstandskraft 4,2 x 109   COND A IPC-TM-650 2.5.17.1
Elektrische Stärke 31.2(780) Z Kv/mm (v/mil) 0.51mm (0,020") IPC-TM-650 2.5.6.2
Dehnbarer Modul 19.650 (2.850)
19.450 (2.821)
X
Y
MPa (ksi) Funktelegrafie ASTM D 638
Dehnfestigkeit 139 (20,2)
100 (14,5)
X
Y
MPa (ksi) Funktelegrafie ASTM D 638
Biegefestigkeit 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Masshaltigkeit <0> X, Y mm/m
(Mil/Zoll)
nach etch+E2/150℃ IPC-TM-650 2.4.39A
Ausdehnungskoeffizient 11
14
46
X
Y
Z
ppm/℃ -55℃to288℃ IPC-TM-650 2.4.41
Tg >280   ℃ TMA IPC-TM-650 2.4.24.3
TD 425   ℃ TGA   ASTM D 3850
Wärmeleitfähigkeit 0,71   W/M/oK 80℃ ASTM C518
Feuchtigkeitsaufnahme 0,06   % 48hours Immersion 0,060"
Beispieltemperatur 50℃
ASTM D 570
Dichte 1,79   gm/cm3 23℃ ASTM D 792
Kupferne Schale Stength 1,05
(6,0)
  N/mm
(pli)
nach Lötmittelfloss 1 Unze.
Edc-Folie
IPC-TM-650 2.4.8
Entflammbarkeit N/A       UL 94
Bleifreier Prozess kompatibel Ja
