4-lagiges Hochfrequenz-Hybrid-Leiterplattendesign auf RT/duroid 5880 und FR-4

4-lagiges Hochfrequenz-Hybrid-Leiterplattendesign auf RT/duroid 5880 und FR-4

MOQ: 1Stk
Preis: USD9.99-99.99
Standardverpackung: Vakuumbeutel+Kartons
Lieferfrist: 8-9 Werktage
Zahlungsmethode: T/T
Lieferkapazität: 5000 Stück pro Monat
Einzelheiten
Herkunftsort
China
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Modellnummer
BIC-332.V1.0
PCB-Material:
RT/Duroid 5880 + High Tg FR4
Anzahl der Ebenen:
4-layer
PCB-Dicke:
1mm
PCB-Größe:
90 mm × 80 mm (pro Einheit)
Lötmaske:
Blau
Siebdruck:
Weiß
Kupfergewicht:
0,5 Unzen Innenschicht, 1 Unze Außenschicht
Oberflächenbeschaffenheit:
Immersionsgold (2 HE")
Hervorheben:

NT1 Verpackung von Stoffen

,

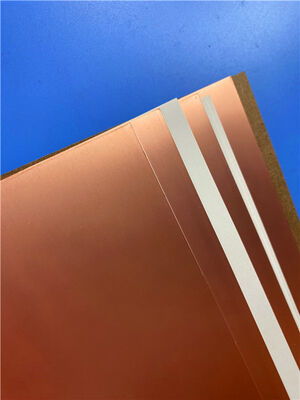

hochfrequente Laminate Substrat

,

Kupferblech mit Garantie

Produktbeschreibung

Diese 4-Schicht-HochfrequenzHybrid-Leiterplatteverwendet ein Verbundsubstrat aus RT/Duroid 5880 und FR4 mit hoher Tg, das eine perfekte Balance zwischen hervorragender Hochfrequenzleistung und Kosteneffizienz bietet. Es wird unter strikter Einhaltung der IPC-3-Standards hergestellt und verfügt über eine präzise Strukturkontrolle und zuverlässige Prozessqualität. Es ist mit einer Schlitztechnologie mit kontrollierter Tiefe und einer hochwertigen Kupferbeschichtung ausgestattet und eignet sich daher für Hochfrequenzsignalübertragungsszenarien, die Stabilität und Präzision erfordern.



LeiterplatteSpezifikationen

Spezifikationsartikel Technische Spezifikation
Layer-Konfiguration 4-lagige starre Leiterplatte (6-lagige Struktur)
Basissubstratmaterial RT/duroid 5880 + High Tg FR4 (Hybridsubstrat)
Dicke der fertigen Platte 1,0 mm
Brettabmessungen 90 mm × 80 mm (pro Einheit), 1 Stück pro Einheit
Kupfergewicht (innere Schichten) 0,5 Unzen
Fertiges Kupfergewicht 1 Unze
Oberflächenbeschaffenheit Immersionsgold (2 HE")
Lötmaske und Siebdruck Blaue Lötmaske mit weißem Siebdrucktext
Kupferdicke für plattierte Durchgangslöcher (PTH). 25 μm
Qualitätsstandard IPC-3-konform
Besonderer Prozess Kontrollierter Tiefenschlitz (die Tiefentoleranz wird mit Echtzeit-Laserentfernungsrückmeldung strikt innerhalb von ±0,05 mm eingehalten; der Schlitzwandwinkel beträgt 85°–90°, erreicht durch mechanisches Fräsen).



PCB-Stapelstruktur (von oben nach unten)

Schicht/Komponente Dicke
L1 Kupfer (oberste Schicht) 0,035 mm
RT/Duroid 5880 Core 0,254 mm
L2 Kupfer (innere Schicht 1) 0,018 mm (0,5 Unzen)
Prepreg 0,12 mm
FR4-Kern 0,1 mm
Prepreg 0,12 mm
L3-Kupfer (innere Schicht 2) 0,018 mm (0,5 Unzen)
FR4-Kern 0,254 mm
L4 Kupfer (untere Schicht) 0,035 mm

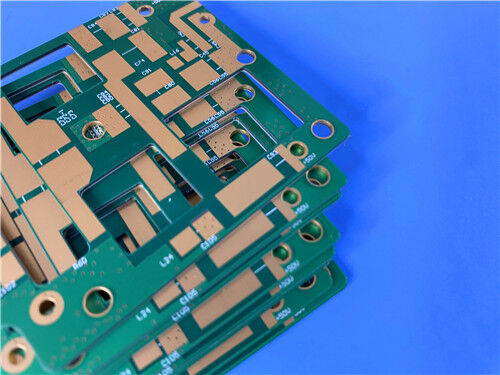

4-lagiges Hochfrequenz-Hybrid-Leiterplattendesign auf RT/duroid 5880 und FR-4 0



RT/duroid 5880 Substrateinführung

RT/duroid 5880 ist ein glasfaserverstärkter PTFE-Verbundwerkstoff, der speziell für anspruchsvolle Streifenleitungs- und Mikrostreifenschaltungsanwendungen entwickelt wurde. Seine zufällig ausgerichteten Mikrofasern sorgen für eine außergewöhnliche Gleichmäßigkeit der Dielektrizitätskonstante, die von Panel zu Panel gleich bleibt und über einen weiten Frequenzbereich stabil bleibt. Mit einem niedrigen Verlustfaktor kann es auf Ku-Band und höher angewendet werden. Das Material lässt sich leicht schneiden, scheren und bearbeiten und ist beständig gegen alle Lösungsmittel und Reagenzien (heiß oder kalt), die üblicherweise beim Ätzen und Plattieren von Leiterplatten verwendet werden. Es ist ein ideales Hochfrequenzsubstrat für Szenarien, die eine stabile elektrische Leistung erfordern.



Hauptmerkmale

-Niedrigster elektrischer Verlust unter den verstärkten PTFE-Materialien



-Geringe Feuchtigkeitsaufnahme, wodurch eine stabile Leistung in verschiedenen Umgebungen gewährleistet wird



-Isotrop, mit einheitlichen physikalischen und elektrischen Eigenschaften in alle Richtungen



-Gleichmäßige elektrische Eigenschaften über einen weiten Frequenzbereich



-Ausgezeichnete chemische Beständigkeit, kompatibel mit gängigen PCB-Verarbeitungsreagenzien



Anwendungsfelder

  • Breitbandantennen für kommerzielle Fluggesellschaften
  • Mikrostreifen- und Streifenleitungsschaltungen
  • Millimeterwellenanwendungen
  • Radarsysteme
  • Raketenleitsysteme
  • Punkt-zu-Punkt-Digitalfunkantennen



Verarbeitungspunkte

Oberflächenbehandlung: Schützen Sie nach dem Ätzen die Rauheit der dielektrischen Oberfläche, um die Bindung der Innenschicht zu verbessern. Die reine PTFE-Oberfläche erfordert eine Natrium- oder Plasmabehandlung, um die Haftung zu verbessern.



Reinigen und Trocknen: Stellen Sie vor dem Fräsen sicher, dass die Plattenoberfläche sauber und trocken ist. Vermeiden Sie mechanisches Bürsten, um Oberflächenschäden zu vermeiden.



Kupferoberflächenbehandlung: Wählen Sie je nach Prepreg-Typ eine geeignete innere Kupferoberflächenbehandlung (z. B. Oxidation) und befolgen Sie dabei die Verarbeitungsrichtlinien für PTFE-Mehrschichtplatten.



Bearbeitbarkeit: Leicht zu schneiden, zu scheren und zu bearbeiten, kompatibel mit Standard-PCB-Verarbeitungsgeräten, erfordert jedoch die Kontrolle der Verarbeitungsparameter, um Dimensionsstabilität sicherzustellen.



Einführung in den Schlitz mit kontrollierter Tiefe

Definition

Der Schlitz mit kontrollierter Tiefe ist eine spezielle Leiterplattenbearbeitungstechnologie, bei der ein Schlitz mit einer bestimmten Tiefe auf der Leiterplattenoberfläche gefräst wird, ohne die gesamte Leiterplattendicke zu durchdringen. Es wird hauptsächlich verwendet, um die Montageanforderungen von Komponenten zu erfüllen, Signalstörungen zu vermeiden oder ein spezielles Strukturdesign zu realisieren, um sicherzustellen, dass die Leiterplatte perfekt auf andere Komponenten im elektronischen Gerät abgestimmt werden kann.



Verarbeitungsanforderungen

Tiefentoleranz: Streng kontrolliert innerhalb von ±0,05 mm, mit Laser-Entfernungsrückmeldung in Echtzeit, um Präzision zu gewährleisten.



Schlitzwandwinkel: Wird durch mechanisches Fräsen auf 85°–90° gehalten, um sicherzustellen, dass die Schlitzwand flach und glatt ist und die Montage- und Signalübertragungsanforderungen erfüllt.



Verarbeitungspräzision: Hochpräzise Fräsgeräte sind erforderlich, um Grate an den Schlitzkanten, ungleichmäßige Tiefen und andere Fehler zu vermeiden, die die Produktleistung beeinträchtigen.



Anwendungsbedeutung

Die Schlitztechnologie mit kontrollierter Tiefe löst effektiv das Problem der Interferenzen bei der Baugruppenmontage und des Signalübersprechens in Hochfrequenz-Leiterplatten. Es gewährleistet die kompakte Struktur der Leiterplatte, verbessert die Integration des Geräts und erhält gleichzeitig die strukturelle Festigkeit der Leiterplatte, wodurch die Stabilität und Zuverlässigkeit des Produkts im Langzeitbetrieb gewährleistet wird.



4-lagiges Hochfrequenz-Hybrid-Leiterplattendesign auf RT/duroid 5880 und FR-4 1
