| MOQ: | 1Stk |
| Preis: | USD9.99-99.99 |
| Standardverpackung: | Vakuumbeutel+Kartons |
| Lieferfrist: | 8-9 Werktage |
| Zahlungsmethode: | T/T |
| Lieferkapazität: | 5000 Stück pro Monat |

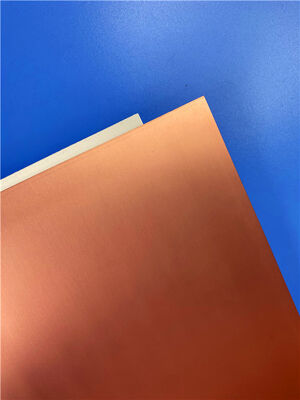

Der F4BM275 wird durch wissenschaftlich formulierte und streng kontrollierte Laminierverfahren unter Verwendung von Glasgewebe, Polytetrafluorethylenharz und PTFE-Folie hergestellt. Seine elektrische Leistung stellt eine gewisse Verbesserung gegenüber F4B dar, die sich hauptsächlich in einem breiteren Dielektrizitätskonstantenbereich, einem geringeren dielektrischen Verlust, erhöhten Isolationswiderstandswerten und einer verbesserten Leistungsstabilität widerspiegelt. Dieses Produkt kann ähnliche ausländische Produkte effektiv ersetzen.
F4BM und F4BME teilen sich die gleiche dielektrische Schicht, unterscheiden sich jedoch in der verwendeten Kupferfolie: F4BM verwendet ED-Kupferfolie und ist für Anwendungen ohne PIM (Passive Intermodulation) geeignet; F4BME verwendet rückseitig behandelte RTF-Kupferfolie, die eine hervorragende PIM-Leistung, eine präzisere Schaltungssteuerung und geringere Leiterverluste bietet.
Sowohl F4BM als auch F4BME erreichen eine präzise Steuerung der Dielektrizitätskonstante durch Anpassung des Verhältnisses zwischen PTFE-Harz und Glasgewebe. Diese Formulierung erzielt geringe Verluste und verbessert gleichzeitig die Dimensionsstabilität des Materials. Eine höhere Dielektrizitätskonstante entspricht einem höheren Glasfaseranteil, was zu einer besseren Dimensionsstabilität, einem geringeren Wärmeausdehnungskoeffizienten und verbesserten Temperatureigenschaften führt, wenn auch mit einer leichten Zunahme des dielektrischen Verlusts.
![]()
Produktmerkmale
Typische Anwendungen
| Technische Produktparameter | Produktmodell & Datenblatt | |||
| Produktmerkmale | Testbedingungen | Einheit | F4BM275 | |
| Dielektrizitätskonstante (typisch) | 10GHz | / | 2.75 | |
| Toleranz der Dielektrizitätskonstante | / | / | ±0.05 | |
| Verlusttangens (typisch) | 10GHz | / | 0.0015 | |
| 20GHz | / | 0.0021 | ||
| Temperaturkoeffizient der Dielektrizitätskonstante | -55ºC~150ºC | PPM/℃ | -92 | |
| Schälfestigkeit | 1 OZ F4BM | N/mm | >1.8 | |
| 1 OZ F4BME | N/mm | >1.6 | ||
| Volumenwiderstand | Standardbedingung | MΩ.cm | ≥6×10^6 | |
| Oberflächenwiderstand | Standardbedingung | MΩ | ≥1×10^6 | |
| Elektrische Festigkeit (Z-Richtung) | 5KW,500V/s | KV/mm | >28 | |
| Durchschlagsspannung (XY-Richtung) | 5KW,500V/s | KV | >35 | |
| Wärmeausdehnungskoeffizient | XY-Richtung | -55 º~288ºC | ppm/ºC | 14, 16 |
| Z-Richtung | -55 º~288ºC | ppm/ºC | 112 | |
| Thermische Belastung | 260℃, 10s,3 mal | Keine Delamination | ||
| Wasseraufnahme | 20±2℃, 24 Stunden | % | ≤0.08 | |
| Dichte | Raumtemperatur | g/cm3 | 2.28 | |
| Langzeitbetriebstemperatur | Hoch-Tief-Temperaturkammer | ℃ | -55~+260 | |
| Wärmeleitfähigkeit | Z-Richtung | W/(M.K) | 0.38 | |
| PIM | Nur anwendbar für F4BME | dBc | ≤-159 | |
| Entflammbarkeit | / | UL-94 | V-0 | |
| Materialzusammensetzung | / | / | PTFE, Glasfasergewebe F4BM gepaart mit ED-Kupferfolie, F4BME gepaart mit rückseitig behandelter (RTF) Kupferfolie. |
|
![]()
