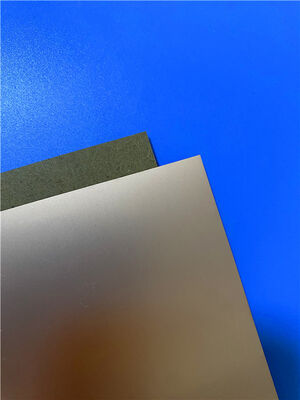

RT/ Duroid 5870 PCB 2-lagiger Rogers 10mil Hochfrequenzsubstrat

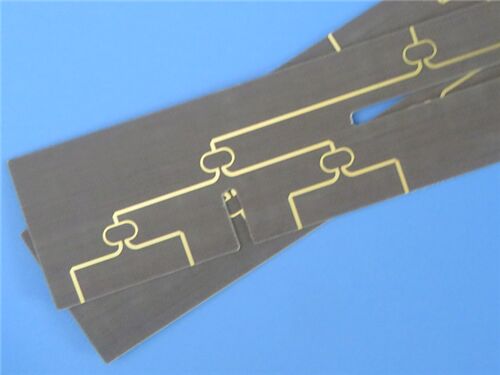

Dies ist eine 2-lagige starre Leiterplatte, gefertigt aus Rogers RT/duroid 5870, einem hochfrequenten, glasfaserverstärkten PTFE-Verbundwerkstoff. Optimiert für präzise Streifenleitungs-/Mikrostreifen-Designs, bietet er eine gleichmäßige dielektrische Leistung und extrem geringe Verluste, ideal für Ku-Band- und Millimeterwellenanwendungen. Diese Leiterplatte hat eine fertige Dicke von 0,3 mm, eine 1 oz (1,4 mils) Kupferkaschierung auf beiden Außenschichten und eine Electroless Nickel Immersion Gold (ENIG) Oberflächenveredelung.

Leiterplattenspezifikationen

Leiterplatten-Stack-Up-Konfiguration

Diese 2-lagige starre Leiterplatte verwendet eine symmetrische Stack-Up-Struktur, mit detaillierten Schichtspezifikationen, die unten aufgeführt sind (von oben nach unten geordnet):

Artwork-Format und Qualitätskonformität

Das Gerber RS-274-X-Format ist als Artwork-Standard für diese Leiterplatte festgelegt, ein weltweit anerkannter Maßstab in der Leiterplattenherstellungsindustrie. Dieser Standard gewährleistet eine nahtlose Kompatibilität mit professioneller Leiterplattendesign-Software und automatisierten Fertigungsanlagen, was die präzise Umsetzung digitaler Schaltungslayouts in physische Leiterplattenbaugruppen ermöglicht. Darüber hinaus entspricht diese Leiterplatte dem Qualitätsstandard IPC-Class-2, der strenge Anforderungen an Leistung, Zuverlässigkeit und Fertigungskonsistenz festlegt und somit ihre Eignung für den Einsatz in kommerziellen und industriellen elektronischen Anwendungen validiert.

Globale Verfügbarkeit

Diese Hochleistungs-Leiterplatte ist weltweit lieferbar. Sie eignet sich sowohl für Prototypen als auch für Großserienfertigung und gewährleistet universelle Zugänglichkeit und pünktliche Lieferung an Kunden auf der ganzen Welt.

Einführung in das RT/duroid 5870 Substrat

Rogers RT/duroid 5870 Hochfrequenzlaminate sind PTFE-Verbundwerkstoffe, die mit Glasmikrofasern verstärkt sind und speziell für hochpräzise Streifenleitungs- und Mikrostreifenschaltungsanwendungen entwickelt wurden. Die zufällig orientierten Mikrofasern in RT/duroid 5870 tragen zu einer außergewöhnlichen Gleichmäßigkeit der Dielektrizitätskonstante bei, die über einzelne Platten und über ein breites Frequenzspektrum hinweg konstant bleibt. Sein niedriger Verlustfaktor erweitert die Anwendbarkeit des Materials auf das Ku-Band und höhere Frequenzbereiche. Darüber hinaus lassen sich RT/duroid 5870 Laminate leicht schneiden, scheren und zu präzisen Formen bearbeiten und zeigen Beständigkeit gegen alle Lösungsmittel und Reagenzien – ob heiß oder kalt –, die üblicherweise bei der Ätzung von Leiterplatten oder der Kanten-/Lochbeschichtung verwendet werden.

Kernvorteile von RT/duroid 5870

• Gleichmäßige elektrische Eigenschaften über einen breiten Frequenzbereich, was eine konsistente und zuverlässige Leistung gewährleistet
• Ermöglicht eine optimierte Fertigung, da es leicht geschnitten, geschert und auf präzise Abmessungen bearbeitet werden kann
• Beständig gegen Lösungsmittel und Reagenzien, die bei Ätz- oder Kanten-/Lochbeschichtungsprozessen verwendet werden, wodurch Herstellungsfehler minimiert werden
• Geringe Feuchtigkeitsaufnahme macht es gut geeignet für den Einsatz in Umgebungen mit hoher Feuchtigkeit
• Ein etabliertes Material mit einer nachgewiesenen Erfolgsbilanz bei der Zuverlässigkeit in Hochfrequenzanwendungen
• Bietet die geringsten elektrischen Verluste unter den verstärkten PTFE-Materialien und optimiert die Signalintegrität in Hochfrequenzsystemen

Typische Anwendungen

• Breitbandantennen für kommerzielle Flugzeuge
• Mikrostreifen- und Streifenleitungsschaltungen
• Millimeterwellenanwendungen
• Radarsysteme
• Leitsysteme
• Punkt-zu-Punkt-Digitalfunkantennen

RT/duroid 5870 Hochfrequenzlaminate

RT/duroid 5870 glasfaserverstärkte PTFE-Verbundwerkstoffe sind für anspruchsvolle Streifenleitungs- und Mikrostreifenschaltungsanwendungen konzipiert. Die zufällige Ausrichtung der Mikrofasern sorgt für eine außergewöhnliche Gleichmäßigkeit der Dielektrizitätskonstante.

Die Dielektrizitätskonstante von RT/duroid 5870 Laminaten bleibt von Platte zu Platte konstant und stabil über einen breiten Frequenzbereich. Sein niedriger Verlustfaktor macht RT/duroid 5870 Laminate hochwirksam für Anwendungen bis zum Ku-Band und darüber hinaus.

Fertigung und Handhabung

RT/duroid 5870 Laminate lassen sich leicht schneiden, scheren und zu gewünschten Formen bearbeiten. Sie sind beständig gegen alle gängigen Lösungsmittel und Reagenzien – sowohl heiß als auch kalt –, die beim Ätzen von Leiterplatten oder beim Beschichten von Kanten und Löchern verwendet werden.

Kaschierungsoptionen

Diese Laminate werden typischerweise mit galvanisch abgeschiedenem Kupfer (½ bis 2 oz/ft², oder 8 bis 70 µm) oder umgekehrt behandeltem EDC-Kupfer auf beiden Seiten geliefert. Für anspruchsvollere elektrische Anwendungen können RT/duroid 5870 Verbundwerkstoffe auch mit gewalztem Kupferfolie kaschiert werden. Kaschierung mit Aluminium-, Kupfer- oder Messingplatten ist auf Anfrage ebenfalls erhältlich.

Bestellinformationen

Bei der Bestellung von RT/duroid 5870 Laminaten ist es unerlässlich anzugeben:

Dielektrizitätsdicke und -toleranz

Kupferfolientyp (gewalzt, galvanisch abgeschieden oder umgekehrt behandelt)

Erforderliches Kupferfoliengewicht
