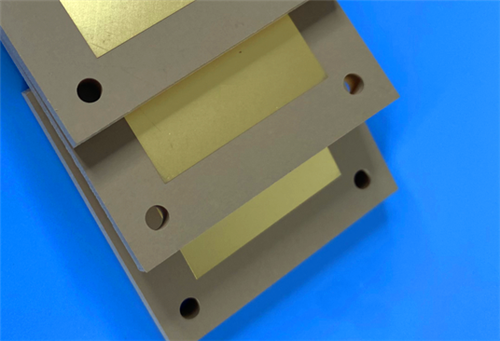

Dies ist ein kundenspezifisches 2-schichtiges starres Hochfrequenz-PCB, gebaut aus dem thermoplastischen Dielektrikum Wangling TP440, entwickelt für hochstabile Funkfrequenz- und Miniaturantennenanwendungen.Es hat eine Oberflächenveredelung aus Eintauchen-Gold ohne Lötmaske und Seidenschirm auf beiden Seiten.
PCB-Spezifikation
| Parameterpunkt |
Spezifikation |
| Abmessungen des Boards |
67.5 mm × 58,6 mm (1 Stück), Abmessungstoleranz: ±0,15 mm |
| Mindeste Spuren / Platz |
6 ml / 8 ml |
| Mindestgröße des mechanischen Lochs |
0.3 mm |
| Durch Typ |
Es werden keine blinden Durchläufe verwendet; nur Durchläufe mit Durchlöchern werden verwendet |
| Endplattendicke |
0.6 mm |
| Außenschicht Fertigkopfergewicht |
1 Unze (1,4 ml) |
| Durch Plattierungstärke |
20 μm |
| Oberflächenbearbeitung |
Immersionsgold |
| Seidenschicht |
Keine Ober- und Unterseide |
| Lötmaske Schicht |
Keine Ober- und Unterlödermaske |
| Qualitätsprüfung |
Vor der Verbringung vollständige elektrische Kontinuität und Isolationsprüfung durchgeführt |
Struktur der PCB-Schicht
| Name der Schicht |
Spezifikation |
| Kupferschicht 1 (Oberste Schicht) |
35 μm fertige Kupferdicke |
| Dielektrischer Kern |
Wrangling TP440 thermoplastisches Material mit einer Dicke von 0,5 mm |
| Kupferschicht 2 (Unterschicht) |
35 μm fertige Kupferdicke |
Kunstwerke und Qualitätsstandards
Artwork Format: Adoptiert das Standard-Gerber RS-274-X-Format, den universellen Industriestandard für die PCB-Herstellung.
Qualitätssicherungsstandard: Vollständig konform mit der IPC-Klasse-2-Industriezuverlässigkeitsnorm, der Hauptnorm für kommerzielle und industrielle elektronische Produkte.
Lieferverfügbarkeit: Unterstützt weltweite Lieferung und professionellen technischen Kundendienst weltweit.es kann qualifizierte TP440-Hochfrequenz-PCB-Produkte stabil an Kunden in verschiedenen Regionen liefern.

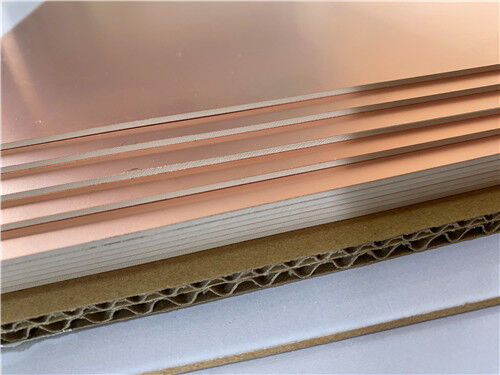

Übersicht über das Material des Wangling TP440
Die TP-Serie von Wangling ist ein branchenexklusives hochfrequentes thermoplastisches Dielektrikum, das sich von traditionellen FR4- und herkömmlichen Hochfrequenzsubstraten unterscheidet.Laminate des Typs TP bestehen aus einer zusammengesetzten Struktur aus Keramikpulver und Polyphenylenoxid (PPO) -HarzDie dielektrische Konstante kann durch Änderung des Mischverhältnisses von keramischem Füllstoff und PPO-Harz präzise und flexibel eingestellt werden.mit spezialisierter Produktionstechnologie, dieses Material bietet eine hervorragende hochfrequente dielektrische Leistung und langfristige Betriebssicherheit.
Definition der Materialbewertung: TP bezieht sich auf ein nicht kupferbeschichtetes glattes dielektrisches Substrat; TP-1 steht für einseitiges kupferbeschichtetes Material; TP-2 steht für ein doppelseitiges kupferbeschichtetes Material.Das für diese PCB verwendete Substrat besteht aus doppelseitigem Kupferplattenmaterial TP440., das ein ausgereiftes und gängiges Modell von Wangling istTP-SerieHochfrequenzsubstrate.
Kernmaterialeigenschaften
Ausstellbare und stabile dielektrische Leistung
Der TP440 verfügt über ein verstellbares DK (3.0?? 25) mit optionalen Standardwerten.mit einer Leistung von mehr als 10 Watt,.
Widerstand gegen hohe Temperaturen
Es gewährleistet einen stabilen Langzeitbetrieb bei -100°C bis +150°C mit überlegener Niedertemperaturbeständigkeit.
Flexible Anpassung und überlegene Bearbeitungsfähigkeit
Das Material unterstützt eine maßgeschneiderte Dicke ab 0,5 mm. Es bietet eine bessere Kupferhaftung als Keramiksubstrate und ermöglicht verschiedene Bearbeitungsprozesse, einschließlich Bohren,Schleifen und Ätzen.
Ausgezeichnete Anpassungsfähigkeit an die Umwelt
Es zeichnet sich durch eine hervorragende Strahlungsbeständigkeit und geringe Abgasemissionen aus und bietet eine stabile Leistung für harte und zuverlässige Szenarien wie Luft- und Raumfahrt- und Waffensysteme.
Typische Anwendungsfälle
Vorteile der stabilen Hochfrequenzleistung, der äußerst breiten Temperaturanpassungsfähigkeit, der Miniaturisierungskompatibilität und der hervorragenden BearbeitungsfähigkeitDiese TP440-PCB ist weitgehend anwendbar auf hochpräzise Miniaturantennen und spezielle Funkfrequenzsignalübertragungsfelder, einschließlich:
-GPS-Antennensysteme
- Beidou-Navigationsantennenausstattung
- Mikrowellensignalmodule für Raketen
- Präzisions-Induktionsschaltkreise für Sicherungen
- Verschiedene miniaturisierte Hochfrequenzantennen
