10,9mm Wangling TP2200 Doppelschicht-Hochfrequenz-Leiterplatte mit hoher DK

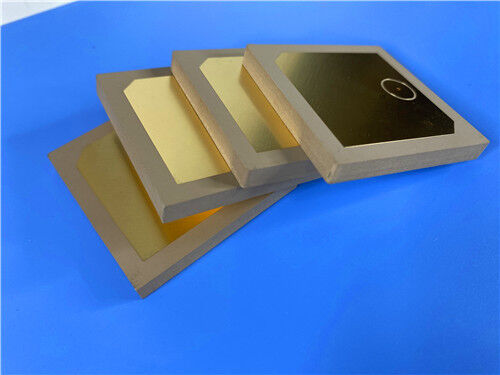

Maßgeschneidert für hochzuverlässige miniaturisierte HF- und Präzisionsnavigationsanwendungen, verwendet diese kundenspezifische 2-lagige starre Leiterplatte ein hochwertiges Wangling TP2200 thermoplastisches PPO-Keramiksubstrat. Mit einer extremen Dicke von 10,9 mm und einer Grundfläche von 35,65 mm x 87 mm mit einer strengen Toleranz von ±0,15 mm verfügt die Leiterplatte über eine reine Immersion-Gold-Oberflächenveredelung, ohne Lötstopplack oder Siebdruck auf beiden Seiten. Gebaut mit einer vollständigen Durchgangslochstruktur und ohne vergrabene oder verdeckte Vias, unterstützt sie präzise 4/7 mil minimale Leiterbahn-/Abstandsführung und 0,4 mm Mikrolochfertigung, um den Anforderungen kompakter Hochleistungs-Schaltungsdesigns gerecht zu werden. Jede Einheit durchläuft vor dem Versand eine 100%ige umfassende elektrische Prüfung, entspricht den IPC-Klasse-2-Industriequalitätsstandards und unterstützt eine stabile weltweite Lieferung sowie kundenspezifische Dienstleistungen für spezialisierte Hochfrequenz-Elektronikprojekte.

Leiterplattenspezifikationen

Diese TP2200 2-lagige Leiterplatte mit einer branchenweit einzigartigen thermoplastischen Dielektrikumstruktur bietet eine außergewöhnliche dielektrische Stabilität und mechanische Robustheit für Hoch-Dk-HF-Schaltungsdesigns. Durch den Verzicht auf Glasfaserverstörungsinterferenzen gewährleisten ihre standardisierten Fertigungsparameter eine konsistente Signalübertragungsleistung und langfristige Betriebssicherheit in extremen Arbeitsumgebungen.

Leiterplattenstapel-Aufbau

Diese 2-lagige Leiterplatte verwendet ein symmetrisches und kompaktes Stapel-Layout, das auf einem 0,8 mm dicken Wangling TP2200 Kern-Dielektrikumsubstrat zentriert ist. Doppelseitige 35 µm reine Kupferschichten sind gleichmäßig auf beiden Seiten des Kerns laminiert und bilden ein ausgewogenes Strukturdesign. Diese rationale Stapelkonfiguration liefert eine gleichmäßige Wärmeleitfähigkeit und eine stabile dielektrische Leistung, wodurch Signalabweichungen und strukturelle Verformungen unter extremen Temperaturbedingungen effektiv vermieden werden.

LeiterplatteStatistik

Optimiert für die Miniaturisierung von Hochfrequenzschaltungen, verfügt diese Leiterplatte über ein optimiertes Layout mit 34 integrierten Komponenten und wissenschaftlicher Verteilung von Pads und Vias, das perfekt auf die Anforderungen kompakter Hoch-Dk-Schaltungsdesigns abgestimmt ist. Alle Produktionsdesign-Dateien werden im Standard-Gerber RS-274-X-Format bereitgestellt, was eine vollständige Kompatibilität mit gängigen Leiterplattenfertigungs- und Prüfgeräten für präzise Prototypen und stabile Serienproduktion gewährleistet.

Einführung des Wangling TP-Serienmaterials

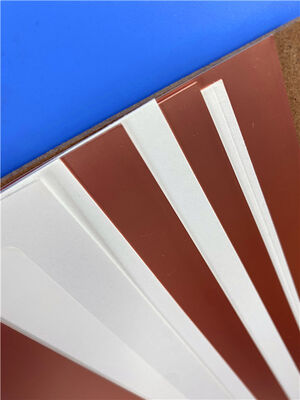

Die Wangling TP-Serie stellt eine unverwechselbare Hochfrequenz-Thermoplast-Substrat-Lösung in der Branche dar. Ihre Dielektrikumschicht ist mit Keramikfüllstoff und Polyphenylenoxid (PPO)-Harz formuliert, vollständig frei von gewebter Glasfaserverstärkung, um Glasweb-Signalstörungen zu eliminieren. Ingenieure können dielektrische Konstante durch Anpassung des Mischungsverhältnisses von Keramik und PPO-Harz präzise einstellen und so eine kundenspezifische dielektrische Leistung für verschiedene Schaltungsdesigns realisieren. Hergestellt durch exklusive Spezialverfahren, bietet die TP-Serie eine ausgezeichnete dielektrische Stabilität und überlegene Langzeitzuverlässigkeit. Für die Definition von Produktspezifikationen steht TP für unkaschiertes glattes Substrat, TP-1 für einseitig kupferkaschiertes Laminat und TP-2 für beidseitig kupferkaschiertes Laminat.

Kernleistungsmerkmale von TP2200

TP2200 ist ein Hoch-Dk-Thermoplast-Keramiksubstrat, das für Hochfrequenzanwendungen in extremen Umgebungen maßgeschneidert ist. Es integriert extrem niedrige dielektrische Verluste, hervorragende Temperaturbeständigkeit und außergewöhnliche strukturelle Stabilität, was es für miniaturisierte Navigations- und spezielle militärische HF-Geräte unersetzlich macht:

Typische Anwendungen

Dank seines extrem hohen Dk-Wertes, der extrem geringen Wasseraufnahme, der Anpassungsfähigkeit an extreme Temperaturen und der strahlungsbeständigen Leistung wird diese TP2200 2-lagige Leiterplatte in hochpräzisen, hochzuverlässigen speziellen HF- und Navigationsbereichen eingesetzt:

• Beidou-Navigationssysteme
• Raketen-Bordelektronik
• Präzisionszündungen
• Miniaturisierte Hochfrequenzantennen

Schlussfolgerung

Mit einer hochwertigen Immersion-Gold-Oberflächenbehandlung und einem robusten 10,9 mm dicken Gehäuse liefert diese kundenspezifische Wangling TP2200 Leiterplatte eine Hoch-Dk-, verlustarme und thermisch stabile Leistung für Hochfrequenzanwendungen in extremen Umgebungen. Seine glasfreie PPO-Keramikstruktur, die extrem niedrige Wasseraufnahme, die ausgezeichnete Strahlungsbeständigkeit und die breite Temperaturtoleranz ermöglichen einen stabilen Betrieb in militärischen, Navigations- und Präzisionsantennenszenarien. Vollständig inspiziert mit 100% elektrischer Prüfung und zertifiziert nach IPC-Klasse-2-Standards, bietet diese Leiterplatte zuverlässige kundenspezifische Lösungen und globale Lieferung für spezialisierte Hochfrequenz-Elektronik-Engineering-Projekte weltweit.
