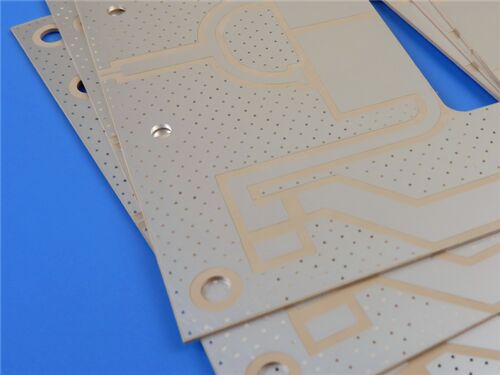

Diese Leiterplatte ist eine zwei-schichtige starre Leiterplatte, die mit Rogers RT/Duroid 6002 hergestellt wurde.mit einer Breite von mehr als 20 mm,Es ist mit einer Endstärke von 0,8 mm, einer Kupferbeschichtung von 1,4 ml an den Außenschichten und einer Oberflächenbeschichtung aus Immersion Silber gefertigt.die gemeinsam eine gleichbleibende und zuverlässige Leistung für ausgeklügelte Mikrowellen- und Hochfrequenzelektroniksysteme gewährleisten.

Einzelheiten zu PCB

PCB-Aufstapelung

Dies ist ein 2-schichtiges starres PCB mit folgender Stapelstruktur (von oben nach unten):

Kunstwerke und Qualitätsstandards

Das für diese Leiterplatte bereitgestellte Bildformat ist Gerber RS-274-X, ein weltweit anerkannter Industriestandard für die Leiterplattenherstellung.die strenge Richtlinien für Leistung und Zuverlässigkeit festlegt, um sicherzustellen, dass das Produkt den Betriebsanforderungen für kommerzielle und industrielle Anwendungen entspricht.

Verfügbarkeit

Diese leistungsstarke Leiterplatte kann in jedes Land der Welt geliefert werden.Gewährleistung einer globalen Zugänglichkeit für alle Kunden.

Einführung von RT/Duroid 6002

Rogers RT/duroid 6002 Laminate sind keramisch gefüllte PTFE-Mikrowellenmaterialien mit niedriger dielektrischer Konstante für den Einsatz in komplexen Mikrowellenstrukturen.Sie sind auch Material mit geringem Verlust, das eine ausgezeichnete Hochfrequenzleistung bietetDiese Materialien bieten ausgezeichnete mechanische und elektrische Eigenschaften und sind für den Einsatz in mehrschichtigen Plattenkonstruktionen zuverlässig.

Vorteile von RT/Duroid 6002

• Niedriger Verlust für ausgezeichnete Hochfrequenzleistung
• Genaue Dickenkontrolle
• In-Plane-Erweiterungskoeffizient mit Kupfer übereinstimmend; ideal für Anwendungen, die an Temperaturänderungen anfällig sind
• Niedrige Abgasemissionen; ideal für Raumfahrtanwendungen
• Ausgezeichnete Dimensionsstabilität
• Ausgezeichnete mechanische und elektrische Eigenschaften; zuverlässige Mehrschichtplattenkonstruktionen

Typische Anwendungen

• Antennen mit Phasen-Array
• Boden- und Luftradarsysteme
• Antennen für das globale Positionierungssystem
• Hintergrundflugzeuge
• Vermeidung von Kollisionen in kommerziellen Fluggesellschaften
• Strahlbildnetze

RT Hochfrequenzlaminate

RT/Duroid 6002 war das erste Mikrowellenmaterial mit geringem Verlust. low-dielectric-constant laminate to offer the superior electrical and mechanical properties essential for designing complex microwave structures that are both mechanically reliable and electrically stable.

Das Material verfügt über einen extrem niedrigen Wärmeeffizienten der dielektrischen Konstante von -55°C bis +150°C (-67°F bis 302°F), so dassund Verzögerungsleitungen mit der elektrischen Stabilität, die in den heutigen anspruchsvollen Anwendungen erforderlich ist.

Ein niedriger thermischer Expansionskoeffizient (CTE) auf der Z-Achse gewährleistet eine hervorragende Verlässlichkeit der durchgehenden Löcher.RT Duroid 6002-Materialien wurden erfolgreich von -55°C bis 125°C (-67°F bis 257°F) für mehr als 5Es gibt 1000 Zyklen ohne ein einziges Ausfall.

Eine ausgezeichnete Dimensionsstabilität (0,2 bis 0,5 Mil/Zoll) wird erreicht, indem die Ausdehnungskoeffizienten der X- und Y-Achsen mit denen von Kupfer übereinstimmen.Dies eliminiert oft die Notwendigkeit der doppelten Ätzung, um enge Positionstoleranzen zu erreichen.

Der geringe Zugmodul in den Achsen X und Y verringert die Belastung der Lötverbindungen erheblich und ermöglicht es, die Ausdehnung des Laminats durch eine minimale Menge an Metall mit niedrigem CTE (6 ppm/°C) einzuschränken.weitere Verbesserung der Zuverlässigkeit der Oberflächenmontage.

Dielektrische Dicken von 0,005 Zoll bis 0,125 Zoll (0,13 bis 3,18 mm) sind erhältlich, mit Verkleidungsmöglichkeiten, darunter 0,5 oz/ft2 bis 2 oz/ft2 elektrodeponiertes Kupfer, 0,05 mm/m2 elektrodeponiertes Kupfer, 0,05 mm/m2 elektrodeponiertes Kupfer, 0,05 mm/m2 elektrodeponiertes Kupfer, 0,01 mm/m2 elektrodeponiertes Kupfer, 0,01 mm/m2 elektrodeponiertes Kupfer, 0,01 mm/m2 elektrodeponiertes Kupfer, 0,01 mm/m2 elektrodeponiertes Kupfer, 0,01 mm/m2 elektrodeponiertes Kupfer, 0,01 mm/m2 elektrodeponiertes Kupfer und 0,01 mm/m2 elektrodeponiertes Kupfer.5 oz/ft2 bis 1 oz/ft2 umgekehrt behandeltes elektrodeponiertes KupferRT/duroid 6002 Laminat ist auch mit Aluminium-, Messing- oder Kupferplatten sowie resistiven Folien beschichtet.

Anwendungen, die besonders gut für die einzigartigen Eigenschaften von RT/duroid 6002 geeignet sind, umfassen flache und nicht-flächige Strukturen wie Antennen, komplexe mehrschichtige Schaltungen mit Zwischenschichtverbindungen,und Mikrowellenkreisläufe für Luft- und Raumfahrtkonstruktionen in rauen Umgebungen. RT/Duroid 6002 Laminate sind UL anerkannt unter der Klassifizierung 94V-0 (Vertical Flammability Test).
