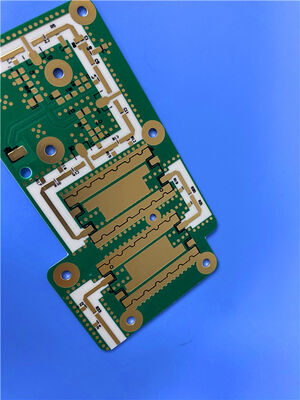

4-lagige WL-CT330 Leiterplatte mit Tauchgold für Hochfrequenzschaltungen

Dies ist ein 4-schichtiges starres PCB, das mit einem Hochleistungs-Verbundwerkstoffsystem, WL-CT330 und High Tg FR-4 (S1000-2M), hergestellt wurde.Es integriert den ultra-niedrigen Verlust und die hohe Frequenzstabilität von WL-CT330 mit der mechanischen Robustheit von High Tg FR-4, in Übereinstimmung mit Industriestandards, mit 2,7mm Enddicke, 1oz Kupfergewicht für alle Schichten, und Immersion Gold Oberflächenveredelung,Sicherstellung zuverlässiger Leistungen für High-End-RF- und elektronische Anwendungen.

Einzelheiten zu PCB

PCB-Stack-Aufwärts

Dies ist ein 4-schichtiges starres PCB mit folgender Stapelstruktur (von oben nach unten):

Kunstwerke undQualitätStandards

Gerber RS-274-X ist das spezifizierte Artwork-Format für diese Leiterplatte, die allgemein als Industriestandard für die Leiterplattenfertigung anerkannt ist.Dieses Format gewährleistet die Kompatibilität mit den meisten professionellen Fertigungsgeräten und Designsoftware, die eine genaue Umwandlung von Schaltkreisentwurfdaten in physikalische Leiterplatten ermöglicht.mit strengen Leistungs- und Zuverlässigkeitsrichtlinien für elektronische Bauteile, um sicherzustellen, dass das Produkt für kommerzielle und industrielle Betriebsbedürfnisse geeignet ist.

Verfügbarkeit

Diese leistungsstarke Leiterplatte ist für den Versand in jedes Land der Welt verfügbar.und das Produkt wird direkt an ihren Standort weltweit geliefert.

Einführung von WL-CT330

WL-CT330 ist ein thermosetzendes Hochfrequenz-Laminat aus Kohlenwasserstoffharz, Verbundkeramik und Glasfaserverstärkung.und ein hoher Tg (> 280°C) für die thermische Zuverlässigkeit; Verfahren wie FR4 (einfacher als PTFE), unterstützt die bleifreie Montage (260°C) und ist eine kostengünstige Alternative zu traditionellen Hochfrequenzmaterialien für Hochgeschwindigkeits-HF-Designs.

Typische Anwendungen

• 5G/6G-Basisstationen und Antennen für das Phasen-Array
• Fahrzeugradar (ADAS, V2X)
• Satellitenkommunikation und Navigation
• Luft- und Raumfahrt-/Verteidigungsradar (Frühwarnung, in der Luft)
• HF-Leistungsverstärker und -transceiver
• Hochgeschwindigkeits-Backplanes und Server-/Netzwerkgeräte

Organic Polymer Ceramic Fiberglass Stoff Kupferplattiert Laminat WL-CT Serie und WL-CT330

Die WL-CT-Reihe aus organischem Polymer-keramischem Glasfaserstoff aus Kupferplattiertlaminat ist ein Hochfrequenzmaterial, das auf einem thermosetzenden Harzsystem basiert.KeramikDie PCB-Verarbeitbarkeit ist vergleichbar mit der von FR4-Materialien.so dass sie leichter zu verarbeiten ist als PTFE-Materialien und eine bessere Stabilität und Konsistenz der Schaltkreise bietetEs kann als Ersatz für ähnliche ausländische Produkte dienen.

Das Kohlenwasserstoffharz und die Verbundkeramik weisen ausgezeichnete geringe Verluste, hohe Temperaturbeständigkeit und Temperaturstabilität auf.Diese Eigenschaften ermöglichen es den Serienmaterialien, eine stabile dielektrische Konstante und Verlustleistung bei Temperaturschwankungen zu erhalten, mit einem geringen Wärmeausdehnungskoeffizienten und einem hohen TG-Wert von mehr als 280 °C.

Die für diese Serie verfügbaren dielektrischen Konstanten umfassen 3.00, 3.30, 3.38, 3.48, 4.10, und 6.15.

Diese Serie ist mit ED-Kupferfolie oder umgekehrt behandelte RTF-Kupferfolie erhältlich.und niedrigerer EinsatzverlustDie RTF-Kupferfolie wird mit einer Klebstoffunterlage behandelt, die die Materialstärke um 0,018 mm (0,7 mm) erhöht und eine gute Haftfestigkeit gewährleistet.

Diese Serie kann mit Aluminiumsubstraten kombiniert werden, um Aluminium-basierte Hochfrequenzmaterialien zu bilden.

Die hervorragenden mechanischen und physikalischen Eigenschaften der Leiterplatten ermöglichen mehrfache Laminationszyklen,mit einer Breite von mehr als 20 mm,Außerdem weisen sie eine hervorragende Verarbeitbarkeit bei der Herstellung von Dichtloch- und Feinschaltkreisen auf.

Produktmerkmale

• Niedrige dielektrische Konstante Toleranz und geringer Verlust
• Kohlenwasserstoff-keramisches Thermofestharzsystem, das eine bessere PCB-Verarbeitbarkeit und Wärmebeständigkeit bietet
• Ausgezeichnete dielektrische Konstante-Temperatur-Eigenschaften mit minimalem Temperaturwechsel
• Koeffizient der thermischen Ausdehnung in X/Y-Richtungen entspricht dem der Kupferfolie; niedrige thermische Ausdehnung der Z-Achse sorgt für die Dimensionsthermische Stabilität und die Durchlöchersicherheit
• hoher TG-Wert von mehr als 280 °C, bei hoher Temperaturen die Dimensionsstabilität und die Qualität des durchlöchrigen Kupfers beibehalten
• Hohe Wärmeleitfähigkeit, die ähnliche thermoplastische Materialien übertrifft, geeignet für Anwendungen mit hoher Leistung
• Vermarktet, großvolumiges, kostengünstiges Produkt
• Ausgezeichnete Strahlungsbeständigkeit; bei hoher Strahlendosis beibehält stabile dielektrische und physikalische Eigenschaften
• Niedrige Abgasleistung; erfüllt die Anforderungen an die Vakuumausgasung in der Luftfahrt nach Standardmethoden für die Materialflüchtigkeit unter Vakuumbedingungen
