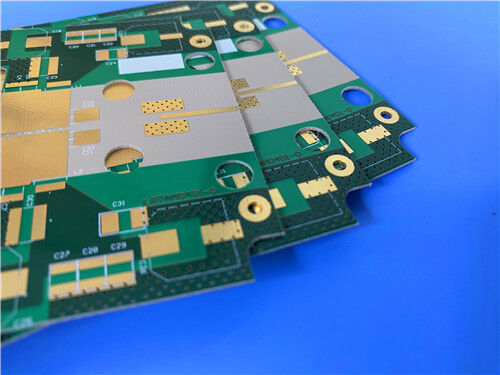

2L TRF-45 PCB 32mil Material Grüne Lötmaske Eintauchen Gold

Diese Leiterplatte ist eine doppelseitige starre Platine, die mit TRF-45, einem neuen Generation von verlustarmen, thermisch stabilen laminierten Material, gefertigt wurde. TRF-45 zeichnet sich durch eine Glasgewebeverstärkung für verbesserte Dimensionsstabilität und integrierte Keramiktechnologie aus und gewährleistet eine geringe und konsistente Z-Achsen-Ausdehnung, selbst unter Lötbedingungen. Diese Leiterplatte ist mit einer Fertigdicke von 0,9 mm, einer 1 oz (1,4 mils) Kupferbeschichtung auf den äußeren Lagen und einer Immersion Gold-Oberflächenveredelung konstruiert und liefert zuverlässige Leistung für Hochfrequenz-Elektronikanwendungen.

Leiterplattendetails

Leiterplatten-Stack-up

Dies ist eine 2-lagige starre Leiterplatte mit der folgenden Stack-up-Struktur (von oben nach unten):

Leiterplatten-Statistiken

Artwork und Qualitätsstandard

Gerber RS-274-X dient als spezifiziertes Artwork-Format für diese Leiterplatte, ein weltweit anerkannter Industriestandard für die Herstellung von Leiterplatten. Dieses Standardformat gewährleistet eine nahtlose Interoperabilität mit professioneller Design-Software und Fertigungsmaschinen und ermöglicht die präzise Umwandlung digitaler Schaltungsdesigns in physische Leiterplattenprodukte. Darüber hinaus entspricht diese Leiterplatte dem Qualitätsstandard IPC-Class-2, der strenge Kriterien für Leistung und Zuverlässigkeit festlegt und somit ihre Eignung für den Einsatz in kommerziellen und industriellen Betriebsszenarien bestätigt.

Verfügbarkeit

Diese Hochleistungs-Leiterplatte ist weltweit versandbereit und bedient sowohl Prototypenanforderungen als auch Großserienproduktionsaufträge, um die globale Zugänglichkeit für alle Kunden zu gewährleisten.

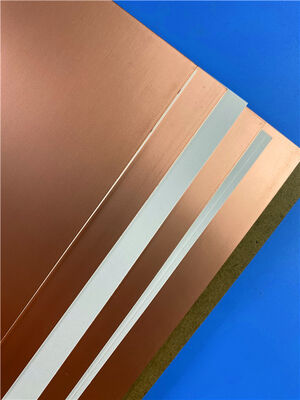

Einführung von TRF-45

Die laminierten Materialien der TRF-45-Serie stellen eine neue Generation von verlustarmen, thermisch stabilen laminierten Materialien von Taconic Advanced Dielectric Division dar. TRF-45 ist mit Glasgewebe für verbesserte Dimensionsstabilität verstärkt und kombiniert mit Taconic's Expertise in der Keramiktechnologie. Es weist eine geringe und konsistente Z-Achsen-Ausdehnung über einen weiten Temperaturbereich auf, einschließlich und bis zu Lötbedingungen. TRF-45 kann mit Standardmethoden für PTFE-Glasfasermaterialien geschnitten, gebohrt und beschichtet werden.

Typische Anwendungen

• Satellitenradio-Antennen
• RFID-Antennen
• GPS-Antennen

TRF-45 – Keramikgefülltes PTFE mit geringen Verlusten

Die Laminate der TRF-Serie stellen eine neue Generation von verlustarmen, thermisch stabilen laminierten Materialien von Taconic's Advanced Dielectric Division dar.

Verstärkt mit Glasgewebe für verbesserte Dimensionsstabilität und unterstützt durch Taconic's Expertise in der Keramiktechnologie, weisen TRF-Laminate eine geringe und konsistente Z-Achsen-Ausdehnung über einen weiten Temperaturbereich auf, einschließlich Lötbedingungen.

Vorteile

• Keramikgefülltes PTFE mit geringen Verlusten
• Hohe Wärmeleitfähigkeit
• Stabile Dielektrizitätskonstante (Dk) über die Temperatur
• Stabile Dielektrizitätskonstante (Dk) über die Frequenz
• Sehr geringer thermischer Ausdehnungskoeffizient (CTE) in Z-Achse
