TLX-6 Unterlage mit Kupferplatten aus Hochfrequenz-Laminaten
  • Name

TLX-6 Unterlage mit Kupferplatten aus Hochfrequenz-Laminaten

MOQ: 1Stk
Preis: USD9.99-99.99
Standardverpackung: Vakuumbeutel+Kartons
Lieferfrist: 8-9 Werktage
Zahlungsmethode: T/T
Lieferkapazität: 5000 Stück pro Monat
Einzelheiten Informationen
Produktbeschreibung
Einzelheiten
Herkunftsort
China
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Modellnummer
BIC-332.V1.0
Teilenummer:
TLX-6
Laminatstärke:
0,089 - 6,35 mm
Laminatgröße:
12 x 18 Zoll 304 x 457 mm; 16 x 18 Zoll 406 x 457 mm; 18 x 24 Zoll 457 x 610 mm; 16 x 36 Zoll; 406 x
Kupfergewicht:
0,5 Unzen (0,018 mm); 1 Unze (0,035 mm)
Hervorheben:

TLX-6 Hochfrequenzlaminate

,

mit einer Breite von nicht mehr als 30 mm

,

hochfrequente Kupferplattierung

Produktbeschreibung

TLX-6 ist ein PTFE-Glasfaserlaminat mit einer Dielektrikkonstante (Dk) von 2.65Es bietet eine zuverlässige Grundlage für HF-Schaltungen in Radar-, Mobilfunk-,Prüfgeräte, und Übertragungseinrichtungen.



Als bewährtes Arbeitspferd in der Mikrowellenindustrie, TLX-6's woven glass construction delivers critical mechanical reinforcement for reliable performance in extreme environments—from high-vibration space launches and high-temperature engine modules to radiation-prone space applications, korrosive Marine-Einstellungen und Höhenmessgeräte, die mit großen Temperaturschwankungen konfrontiert sind.



Seine vielseitigen dielektrischen Eigenschaften ermöglichen die effiziente Herstellung von Schlüsselkomponenten wie Kupplungen, Splittern, Kombinatoren und Antennen.

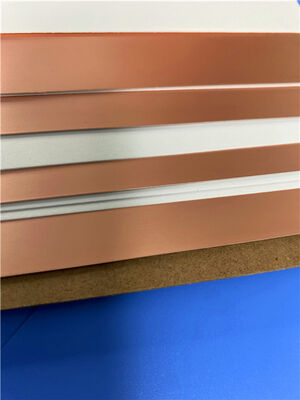

TLX-6 Unterlage mit Kupferplatten aus Hochfrequenz-Laminaten 0



Wichtige Vorteile:

  • Außergewöhnliche PIM-Leistung (normalerweise unter -160 dBc)
  • Ausgezeichnete mechanische und thermische Eigenschaften
  • Niedrig, stabil und streng kontrolliert Dk
  • Abmessungsstabil mit geringer Feuchtigkeitsabsorption
  • Niedriger Dissipationsfaktor (Df)
  • UL 94 V-0 bewertet
  • Optimiert für Low-Layer-Count-Designs



Typische Anwendungen

  • Antennen
  • Mischer, Splitter, Filter und Kombinatoren
  • Passive HF-Komponenten



Benennung Dk

Dielektrische Dicke

Inch mm
TLX-0 2.45 ± 0.04 0.0050 gegen 0.250 0.127 bis 6.35
TLX-9 20,50 ± 0.04 0.0020 - 0.250 0.05 bis 6.35
TLX-8 2.55 ± 0.04 0.0025 - 0.250 0.064 - 6.35
TLX-7 20,60 ± 0.04 0.0035 - 0.250 0.089 - 6.35
TLX-6 2.65 ± 0.04 0.0035 - 0.250 0.089 - 6.35



Verfügbare Blattgrößen

Zentimeter / mm
12 x 18 304 x 457
16 x 18 406 x 457
18 x 24 457 x 610
16 x 36 406 x 914
24 x 36 610 x 914
18 x 48 457 x 1220
36 x 48 914 x 1220
Tags:

0.1 mm Kupferplattiertes Laminat,

BME217 Kupferplattiertes Laminat,

12 mm Kupferplattiertes Laminat
