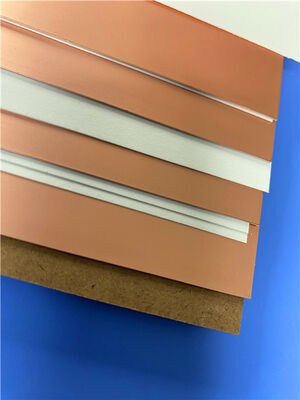

Rogers RO4725JXR Substrat hochfrequente Laminate Kupferplatten

RO4725JXR-Antennen-Laminate bieten eine zuverlässige, leistungsstarke Alternative zu herkömmlichen PTFE-basierten Materialien und kombinieren ausgezeichnete elektrische Eigenschaften mit verbesserter Verarbeitbarkeit.

Speziell für Antennenanwendungen entwickelte RO4725JXR-Laminate bieten die präzisen elektrischen und mechanischen Eigenschaften, die die Konstrukteure benötigen.55 und eine geringe Verlusttangente (Df) von nur 0.0022 bei 2,5 GHz (mit LoPro® umgekehrt behandelte ED-Kupferfolie), ermöglichen diese Materialien einen erheblichen Antennengewinn und minimieren gleichzeitig den Signalverlust.Sie weisen eine außergewöhnlich niedrige PIM-Leistung auf, wobei die Werte stets unter -160 dBc liegen (versucht mit einem Signal von 43 dBm bei 1900 MHz).

Im Gegensatz zu herkömmlichen Laminaten auf PTFE-BasisRO4725JXR erfordert keine spezielle überzogene Durchlöchervorbereitung und ist vollständig kompatibel mit herkömmlicher Epoxidherstellung und hochtemperaturfreiem bleifreiem LötenDie Lamination erfolgt mit Hilfe der RO4400TM-Bondply-Serie bei 175°C.Das speziell formulierte thermosettende Harzsystem aus RO4700JXR-Materialien wurde entwickelt, um den anspruchsvollen Anforderungen moderner Antennenentwürfe gerecht zu werdenDiese hohe Tg sorgt für eine geringe Z-Achse CTE, eine ausgezeichnete Plattierung durch Loch Zuverlässigkeit und nahtlose bleifreie Lötverarbeitung.

Merkmale und Vorteile

Laminate der Serie RO4700 Low-Loss-Dielectric mit Low-Profile-Folie
- Reduzierte PIM für eine höhere Signalintegrität
- Niedriger Einsatzverlust für eine höhere Effizienz
- RO4725JXR: Stabiler Dk von 2.55

Einzigartiger Füllstoff / geschlossene Mikrosphären
- Niedrige Dichte bei geringem Gewicht
- 30% leichter als PTFE/Glas

Niedriges Z-Achsen-CTE (< 30 ppm/°C) und hohes Tg (> 280°C)
- Designflexibilität für komplexe Architekturen
- Kompatibel mit automatisierten Montageverfahren

Niedriges TCDk (< 40 ppm/°C)
- Konsistente Leistung der Schaltkreise bei Temperaturänderungen

Speziell entwickeltes Thermoset-Harzsystem
- Niedrige TCDk für eine stabile elektrische Leistung
- Genaue 2,55 Dk Steuerung
- Einfache Herstellung mit Standardverfahren
- Robuste PTH-Prozessfähigkeit

Umweltschonend
- Bleifreies Verfahren kompatibel
- RoHS-konform

Typische Anwendungen
- Antennen für zelluläre Basisstationen
