| MOQ: | 1Stk |
| Preis: | USD9.99-99.99 |
| Standardverpackung: | Vakuumbeutel+Kartons |
| Lieferfrist: | 8-9 Werktage |
| Zahlungsmethode: | T/T |
| Lieferkapazität: | 5000 Stück pro Monat |

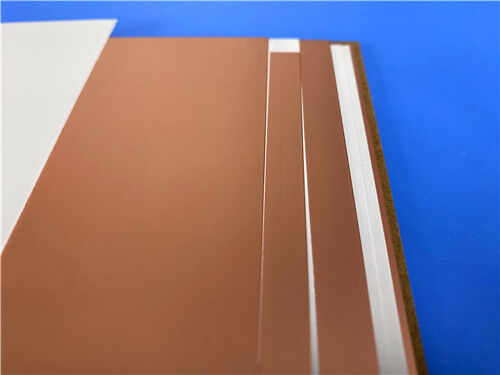

F4BM255 wird durch einen wissenschaftlich formulierten Prozess und strenge Pressverfahren aus Glasfasergewebe, Polytetrafluorethylen (PTFE)-Harz und PTFE-Folie hergestellt. Seine elektrische Leistung ist im Vergleich zu F4B verbessert, was sich hauptsächlich in einem breiteren Dielektrizitätskonstantenbereich, geringeren dielektrischen Verlusten, erhöhtem Isolationswiderstand und verbesserter Stabilität widerspiegelt und es zu einer praktikablen Alternative zu ähnlichen internationalen Produkten macht.
F4BM und F4BME teilen sich die gleiche dielektrische Schicht, unterscheiden sich jedoch in der verwendeten Kupferfolie: F4BM wird mit ED-Kupferfolie kombiniert, die für Anwendungen ohne PIM-Anforderungen geeignet ist.
F4BM und F4BME erzielen eine präzise Steuerung der Dielektrizitätskonstante durch Anpassung des Verhältnisses zwischen PTFE und Glasfasergewebe, wodurch geringe Verluste gewährleistet und die Dimensionsstabilität des Materials verbessert wird. Eine höhere Dielektrizitätskonstante entspricht einem höheren Glasfaseranteil, was zu besserer Dimensionsstabilität, geringerem Wärmeausdehnungskoeffizienten (CTE), verbesserter thermischer Driftleistung und relativ erhöhten dielektrischen Verlusten führt.
![]()
Produktmerkmale
Typische Anwendungen
| Technische Produktparameter | Produktmodell & Datenblatt | |||
| Produktmerkmale | Testbedingungen | Einheit | F4BM255 | |
| Dielektrizitätskonstante (typisch) | 10GHz | / | 2,55 | |
| Toleranz der Dielektrizitätskonstante | / | / | ±0,05 | |
| Verlustfaktor (typisch) | 10GHz | / | 0,0013 | |
| 20GHz | / | 0,0018 | ||
| Temperaturkoeffizient der Dielektrizitätskonstante | -55ºC~150ºC | PPM/℃ | -110 | |
| Schälfestigkeit | 1 OZ F4BM | N/mm | >1,8 | |
| 1 OZ F4BME | N/mm | >1,6 | ||
| Volumenwiderstand | Standardbedingung | MΩ.cm | ≥6×10^6 | |
| Oberflächenwiderstand | Standardbedingung | MΩ | ≥1×10^6 | |
| Elektrische Festigkeit (Z-Richtung) | 5KW,500V/s | KV/mm | >25 | |
| Durchschlagsspannung (XY-Richtung) | 5KW,500V/s | KV | >34 | |
| Wärmeausdehnungskoeffizient | XY-Richtung | -55 º~288ºC | ppm/ºC | 16, 21 |
| Z-Richtung | -55 º~288ºC | ppm/ºC | 173 | |
| Thermische Belastung | 260℃, 10s,3 mal | Keine Delamination | ||
| Wasseraufnahme | 20±2ºC, 24 Stunden | % | ≤0,08 | |
| Dichte | Raumtemperatur | g/cm3 | 2,25 | |
| Langzeitbetriebstemperatur | Hoch-Niedrig-Temperaturkammer | ℃ | -55~+260 | |
| Wärmeleitfähigkeit | Z-Richtung | W/(M.K) | 0,33 | |
| PIM | Nur anwendbar auf F4BME | dBc | ≤-159 | |
| Entflammbarkeit | / | UL-94 | V-0 | |
| Materialzusammensetzung | / | / |
PTFE, Glasfasergewebe F4BM kombiniert mit ED-Kupferfolie, F4BME kombiniert mit Reverse-Treated (RTF) Kupferfolie. |
|
