AD250C PCB Material Hochfrequenzlaminate Kupferkaschierte Platte

MOQ:	1Stk
Preis:	USD9.99-99.99
Standardverpackung:	Vakuumbeutel+Kartons
Lieferfrist:	8-9 Werktage
Zahlungsmethode:	T/T
Lieferkapazität:	5000 Stück pro Monat

Einzelheiten Informationen

Produktbeschreibung

Einzelheiten

Herkunftsort

China

Markenname

Bicheng

Zertifizierung

UL, ISO9001, IATF16949

Modellnummer

BIC-332.V1.0

Teilenummer:

AD250C

Laminatstärke:

0,020 Zoll (0,508 mm) +/- 0,002 Zoll 0,030 Zoll (0,762 mm) +/- 0,002 Zoll 0,060 Zoll (1,524 mm) +/-

Laminatgröße:

18" x 12" (457 mm x 305 mm) 18" x 24" (457 mm x 610 mm)

Kupfergewicht:

Galvanisch abgeschiedene Kupferfolie ½ oz. (18 µm) 1 Unze. (35 µm) umgekehrt behandelte galvanisch a

Hervorheben:

AD250C PCB Hochfrequenzlaminate

Kupferkaschierte Platte PCB Material

hochfrequente Kupferplattierte Laminate

Produktbeschreibung

AD250C ist ein glasverstärktes, auf PTFE basierendes Verbundwerkstoff, das eine stabile dielektrische Konstante, einen geringen Signalverlust und eine ausgezeichnete passive Intermodulation (PIM) bietet.Die gewebte Glaskonstruktion verbessert die Verarbeitbarkeit von Schaltkreisen und unterstützt die Herstellung von PCBs mit hohem Ertrag.

AD250C erfüllt die vielfältigen Anforderungen moderner Antennenkonstruktionen.

Das Material wird mit Standard-elektrodepositioniertem Kupfer (ED) oder umgekehrt behandelten ED-Kupferfolien angeboten, so dass Designer für reduzierte Schaltverluste und verbesserte PIM-Leistung optimieren können.

Als PTFE-basierter Verbundwerkstoff weist AD250C außergewöhnlich geringe Verluste auf, typischerweise unter 0,002 bei 10 GHz, zusammen mit einer minimalen Feuchtigkeitsabsorption (< 0,1%) und einer hohen Kupferschalenfestigkeit (> 10 pli).Diese Eigenschaften machen AD250C-Laminate zu einem zuverlässigen, eine leistungsstarke Lösung für Antennenanwendungen.

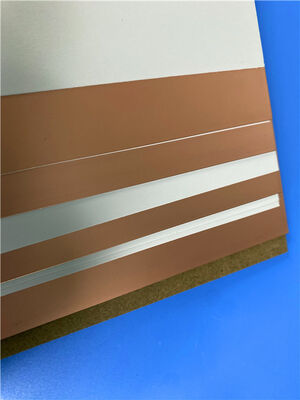

AD250C PCB Material Hochfrequenzlaminate Kupferkaschierte Platte 0

Merkmale und Vorteile

Niedrige Verlusttangente (<0,002 bei 10 GHz) Erbringt eine hervorragende Leistung der Schaltung in allen gängigen drahtlosen Frequenzbändern
Kontrollierte dielektrische Konstante (± 0,05)
Sehr niedriges PIM (-159 dBc bei 30 mil, 1900 MHz) Verbessert die Leistung der Antenne und minimiert Ausbeuteverluste durch PIM-Probleme
Ausgezeichnete Stabilität der Abmessungen Unterstützung einer gleichbleibenden Leistung der Schaltkreise und verbesserter Fertigungsleistungen

Typische Anwendungen

Antennen für Basisstationen der Mobilfunkinfrastruktur
Telematikantennensysteme für die Automobilindustrie
Antennen für kommerzielle Satellitenfunkverbindungen

Eigenschaften	AD250C	Einheiten	Prüfbedingungen	Testfrequenz / Einzelheiten	Prüfmethode
Elektrische Eigenschaften
Dielektrische Konstante (Verfahren)	2.52	-	23°C @ 50% Höchstemperatur	10 GHz	IPC TM-650 2.5.5.5
Dielektrische Konstante (Konstruktion)	2.50	-	C-24/23/50	10 GHz, Mikrostrip-Differenzphasenlänge	-
Verlustfaktor	0.0013	-	23°C @ 50% Höchstemperatur	10 GHz	IPC TM-650 2.5.5.5
Wärmeeffizient der Dielektrikkonstante	-117	ppm/°C	0 bis 100 °C	10 GHz	IPC TM-650 2.5.5.5
Volumenwiderstand	4.8 × 108	MΩ·cm	C96/35/90	-	IPC TM-650 2.5.17.1
Oberflächenwiderstand	4.1 × 107	MΩ	C96/35/90	-	IPC TM-650 2.5.17.1
Elektrische Festigkeit (dielektrische Festigkeit)	979	V/mil	-	-	IPC TM-650 2.5.6.2
Dielektrische Auflösung	> 40	KV	D-48/50	X/Y-Richtung	IPC TM-650 2.5.6
PIM	-159/-163	dBc	43 dBm reflektierte Töne bei 1900 MHz S1/S1	50 Ohm	Rogers Interne
Thermische Eigenschaften
Zersetzungstemperatur (Td)	> 500	°C	2 Stunden bei 105°C	5% Gewichtsverlust	IPC TM-650 2.3.40
CTE x	47	ppm/°C	-55°C bis 288°C	-	IPC TM-650 2.4.41
CTE y	29	ppm/°C	-55°C bis 288°C	-	IPC TM-650 2.4.41
CTE z	196	ppm/°C	-55°C bis 288°C	-	IPC TM-650 2.4.41
Wärmeleitfähigkeit	0.33	W/m·K)	-	Z-Richtung	ASTM D5470
Zeit für die Delamination	> 60	Minuten	wie empfangen	288°C	IPC TM-650 2.4.24.1
Mechanische Eigenschaften
Kupferschalenfestigkeit	2.6 (14.8)	N/mm (Pfund/in)	10 s @ 288°C	35 μm Folien	IPC TM-650 2.4.8
Flexuralfestigkeit (MD/CMD)	60.7/44.1 (8.8/6.4)	MPa (ksi)	25 °C ± 3 °C	-	ASTM D790
Zugfestigkeit (MD, CMD)	41.4/38.6 (6.0/5.6)	MPa (ksi)	23°C @ 50% Höchstemperatur	-	Einheit für die Berechnung der Werte für die Berechnung der Werte für die Berechnung der Werte
Flex Modulus	6102/5364 (885/778)	MPa (ksi)	25 °C ± 3 °C	-	IPC-TM-650 2.4.4
Dimensionelle Stabilität (MD, CMD)	0.02/0.06	Mil/Zoll	nach Ätzen + Backen	-	IPC-TM-650 2.4.39a
Körperliche Eigenschaften
Entflammbarkeit	V-0	-	-	-	UL 94
Feuchtigkeitsabsorption	0.04	%	E1/105 + D48/50	-	IPC TM-650 2.6.2.1
Dichte	2.28	G/cm3	C24/23/50	-	ASTM D792
Spezifische Wärmekapazität	0.813	J/g·K	2 Stunden bei 105°C	-	ASTM E2716
