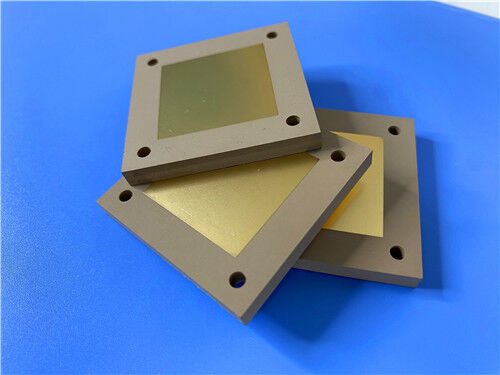

2-lagige TP1600 High-DK-Leiterplatte mit 0,9 mm dickem Reingold-Finish

2-lagige TP1600 High-DK-Leiterplatte mit 0,9 mm dickem Reingold-Finish

MOQ: 1Stk
Preis: USD9.99-99.99
Standardverpackung: Vakuumbeutel+Kartons
Lieferfrist: 8-9 Werktage
Zahlungsmethode: T/T
Lieferkapazität: 5000 Stück pro Monat
Einzelheiten
Herkunftsort
China
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Modellnummer
BIC-332.V1.0
PCB-Material:
TP1600
Anzahl der Ebenen:
2-layer
PCB-Dicke:
0,9 mm
PCB-Größe:
75 mm × 68 mm (1 Stück)
Lötmaske:
Grün
Siebdruck:
Weiß
Kupfergewicht:
1oz (1,4 mil) äußere Kupferschichten
Oberflächenbeschaffenheit:
Reine Vergoldung
Hervorheben:

hochfrequentes Kupferplattiertes Laminat

,

F4BM245 Kupferblech

,

PCB aus Kupferplatten

Produktbeschreibung

Diese starre 2-SchichtTP1600 Hoch-Dk-HF-PCBDie Produkte werden mit einem spezialisierten, keramisch gefüllten PPO-Harz-Dielektrolaminat hergestellt, das für die Miniaturisierung von Schaltkreisen eine ultrahohe Dielektrikkonstante von 16,0 aufweist.Oberflächenbeschichtung mit reinem GoldDiese 0,9 mm dicke Leiterplatte, die in Übereinstimmung mit den Industriestandards der IPC-Klasse 2 hergestellt wurde, bietet einen stabilen, niedrigen Ablösungsfaktor, eine präzise dielektrische Steuerung und Strahlungsbeständigkeit.mit einer Breite von nicht mehr als 15 mm, TP1600 eliminiert den Gewebeeffekt für eine gleichbleibende elektrische Leistung.



PCBSpezifikations

Bauteil Einzelheiten
Ausgangsmaterial TP1600 Keramik gefülltes PPO-Harz-Verbundlaminat für Mikrowellenkreise mit sehr hohem Dk-Wert
Anzahl der Schichten 2 Schichten Rigid high-Dk PCB-Struktur für miniaturisierte HF-Geräte
Abmessungen des Boards 75 mm × 68 mm (1 PCS), mit einer engen Toleranz von +/- 0,15 mm für eine präzise Konstanz der Montage
Spuren und Raum Mindestens 4/6 mils, was eine kompakte Schaltung ermöglicht und gleichzeitig eine überlegene Signalintegrität gewährleistet
Mindestgröße des Lochs 0.2 mm, konstruiert für die hochpräzise Installation von durchbohrenden Bauteilen
Durchgängen Keine blinden Durchläufe, die die Herstellung vereinfachen und eine stabile elektrische Verbindung zwischen den Schichten gewährleisten
Endplattendicke 0.9mm, optimierte Dicke, ausgeglichen Struktursteifigkeit und Miniaturisierung Anforderungen
Kupfergewicht 1 oz (1.4 ml) Außenkupferschichten, die eine konstante Leitfähigkeit für die Übertragung von HF-Signalen bieten
Durch Plattierungstärke 20 μm, in Übereinstimmung mit den IPC-Klasse-2-Normen, um eine dauerhafte Leitung zu gewährleisten
Oberflächenbearbeitung Reingoldplattierung mit hervorragender Leitfähigkeit, Korrosionsbeständigkeit und Hochfrequenzstabilität für Präzisions-HF-Schaltungen
Seidenmaske und Lötmaske Oberseide: Weiß; Unterseide: Weiß; Oberseide: Grün; Unterseide: Grün
Qualitätsprüfung Vor der Verbringung durchgeführte elektrische Prüfungen zu 100% zur Gewährleistung einer zuverlässigen Leistung der Schaltung



PCB-Stack-Aufstellung

Komponente für das Stack-up Spezifikationen und Beschreibung
Kupferschicht 1 35 μm
TP1600 Kern 0.8 mm (31,49mil)
Kupferschicht 2 35 μm Symmetrisches Kupfer-Layout zur Erhaltung einer hervorragenden elektrischen Stabilität



2-lagige TP1600 High-DK-Leiterplatte mit 0,9 mm dickem Reingold-Finish 0



Artwork Format und Konformitätsstandard

Artwork Format: Gerber RS-274-X, der universelle Industriestandard, der eine hochpräzise PCB-Fertigung und eine vollständige Datenkompatibilität gewährleistet.



Akzeptierte Norm: IPC-Klasse 2, die eine stabile und langfristige Betriebsleistung für industrielle und militärische Hochfrequenz-elektronische Geräte gewährleistet.



Verfügbarkeit: Der weltweite Versanddienst wird zur Unterstützung weltweiter Ingenieurbeschaffungen und industrieller Projekte bereitgestellt.



Einführung von TP1600 Substrat

TP1600 ist ein spezialisiertes hochfrequentes Mikrowellen-Verbundwerkstoff dielektrisches Kupfer-Claqué-Laminat (CCL), das zurTP-MaterialreiheDieses Substrat wird durch hochpräzise Komprimierungstechnologie geformt, wobei eine keramisch gefüllte Polyphenylenoxid (PPO) -Harzmatrix ohne Glasfaserverstärkung verwendet wird.Die Namenskonvention gibt seine feste nominale dielektrische Konstante von 16 an..0, die durch Anpassung des Mischverhältnisses von Keramikpulver und PPO-Harz präzise abgestimmt wird.



Mit exklusiver, maßgeschneiderter Fertigung bietet der TP1600 eine hervorragende dielektrische Wiederholbarkeit und industrielle Zuverlässigkeit.Die glasfaserfreie Struktur eliminiert Störungen durch den GewebeeffektDieses hoch-Dk-Substrat ist für militärische, Luft- und Raumfahrtsysteme und hochpräzise Mikrowellen-Elektroniksysteme weit verbreitet.



Wesentliche Merkmale

TP1600 integriert überlegene elektrische, mechanische und ökologische Eigenschaften für industrielle Anwendungen mit hohem Dk-Mikrowellenwert:



Materialtyp: Glasfaserfreies, keramisch gefülltes PPO-Harz-Kupfer-Laminat



Dielektrische Konstante: 16,0 ± 0.32, die eine extreme Miniaturisierung von Schaltkreisen für kompakte Antennen ermöglicht



Dissivierungsfaktor: 0.0012, mit einem sehr geringen Signalverlust bis 10 GHz



Temperaturkoeffizient Dk (TcDk): -43 ppm/°C für eine stabile dielektrische Leistung bei Temperaturschwankungen



Z-Achse CTE: 45 ppm/°C, wodurch die thermische Ausdehnung verringert wird



Glatte Substratoberfläche ohne Glasfaserwebewirkung



Strahlungsbeständigkeit und geringe Abgasemissionen für raue Luftfahrtumgebungen



Wesentliche Vorteile

TP1600 bietet unersetzliche technische Vorteile für Mikrowellenschaltkreisentwickler mit hohem Dk:



Ultrahoher Dk-Wert unterstützt eine miniaturisierte Antenne und Resonanzstruktur, um Platz zu sparen



Eine extrem niedrige Df sorgt für eine minimale Signaldämpfung für Hochfrequenz-Matching-Netzwerke



Die Glasfaserfreie Konstruktion vermeidet Signalverzerrungen durch Gewebewirkung



Ausgezeichnete Strahlungsbeständigkeit an Luft- und Raumfahrt, Satelliten und militärische Arbeitsbedingungen angepasst



Leichtere Bearbeitung als reine keramische Substrate mit höherem Produktionsertrag und geringeren Kosten



Zuverlässige Kupferhaftung verhindert die Delamination bei der Präzisionsbearbeitung



Typische Anwendungen

Diese TP1600 2-schichtige HF-PCB wird in hochpräzisen Mikrowellen- und Verteidigungselektronikgeräten mit hoher Dk-Genauigkeit eingesetzt:



- Miniaturisierte Antennen und Hochfrequenzsensormodule

-RF/Mikrowellenfilter, Kupplungen und Resonanzhöhlen

- Luft- und Raumfahrt, Verteidigung und Satellitenlastsysteme

- Beidou-Navigations- und Raketen-Fuse-Elektronische Einheiten



2-lagige TP1600 High-DK-Leiterplatte mit 0,9 mm dickem Reingold-Finish 1
