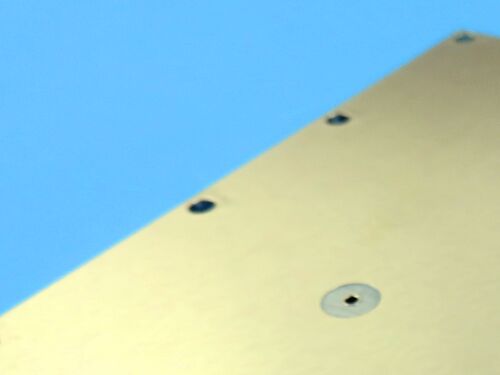

F4BTMS615 PCB Doppelschicht 0,3 mm 20um über Plattierung Eintauchzinn

F4BTMS615 PCB Doppelschicht 0,3 mm 20um über Plattierung Eintauchzinn

MOQ: 1Stk
Preis: USD9.99-99.99
Standardverpackung: Vakuumbeutel+Kartons
Lieferfrist: 8-9 Werktage
Zahlungsmethode: T/T
Lieferkapazität: 5000 Stück pro Monat
Einzelheiten
Herkunftsort
China
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Modellnummer
BIC-470.V1.0
Grundmaterial:
F4BTMS615
Anzahl der Ebenen:
2 Schichten
PCB-Dicke:
0,3 mm
PCB-Größe:
45,8 mm x 102,1 mm, 1 Stück, mit einer Toleranz von +/- 0,15 mm
Lötmaske:
NEIN
Siebdruck:
NEIN
Kupfergewicht:
1oz (1,4 mil) für die Außenschichten
Oberflächenbeschaffenheit:
Eintauchen
Hervorheben:

Doppelschicht-RF-Leiterplatte

,

0.3mm-Immersions-Zinn-PCB

,

20um über Plattierung von PCB

Produktbeschreibung

Diese 2-schichtige starre Leiterplatte entspricht den internationalen Industriestandards, um eine zuverlässige Leistung zu gewährleisten.F4BTMS615als Basissubstrat, das speziell entwickelt wurde, um die strengen Anforderungen der Luftfahrt-, Mikrowellen- und HF-Anwendungen zu erfüllen und über hervorragende elektrische, mechanische und thermische Eigenschaften verfügt.



PCB-Spezifikation

Artikel Einzelheiten
Ausgangsmaterial F4BTMS615
Anzahl der Schichten 2 Schichten
Abmessungen des Boards 45.8 mm x 102,1 mm, 1 Stück, mit einer Toleranz von +/- 0,15 mm
Mindestspuren-/Raumbereich 4/5 ml
Mindestgröße des Lochs 0.3 mm
Endplattendicke 0.3 mm
Fertiges Kupfergewicht 1 oz (1,4 ml) für die äußeren Schichten
Durch Plattierungstärke 20 μm
Oberflächenbearbeitung Zinn für das Eintauchen
Seidenfilter Auf der oberen oder unteren Schicht wird kein Seidenmantel aufgetragen.
Lötmaske Auf der oberen oder unteren Schicht wird keine Lötmaske aufgetragen
Qualitätskontrolle Vor dem Versand wird eine elektrische Prüfung zu 100% durchgeführt.



PCB-Stack-Aufwärts

Die 2-schichtige starre Leiterplatte ist mit einer optimierten Stapelstruktur ausgelegt, die auf die Mechanische Stabilität, die elektrische Leistung und die Wärmeleitfähigkeit zugeschnitten ist.Die Schichten von oben nach unten sind wie folgt::

Schicht Spezifikationen
Kupferschicht 1 35 μm
F4BTMS615 Kern 0.254 mm (10 mil)
Kupferschicht 2 35 μm



Kunstwerke und Qualitätsstandards

Artwork Format geliefert: Gerber RS-274-X, der weltweite Industriestandard für die PCB-Herstellung,Sicherstellung der Kompatibilität mit gängigen Geräten und Software für eine genaue Übermittlung von Konstruktionsdaten und eine geringere Abweichung.



Qualitätsstandard: IPC-Klasse-2, ein allgemein anerkannter Benchmark mit strengen Anforderungen an Material, Abmessungen,elektrische und mechanische Leistung, um leistungsstarke elektronische Anwendungen mit mittlerer Zuverlässigkeit zu erfüllen.



F4BTMS615 PCB Doppelschicht 0,3 mm 20um über Plattierung Eintauchzinn 0



Verfügbarkeit

Dieses PCB wird für den weltweiten Versand angeboten und unterstützt die internationale Logistik, um den unterschiedlichen Bedürfnissen von Projekten im Ausland gerecht zu werden und eine rasche Lieferung zu gewährleisten.



Einführung in das F4BTMS-Basismaterial

Die F4BTMS-Serie ist eine verbesserte Iteration der F4BTM-Serie mit technologischen Fortschritten in der Materialformulierung und Fertigungstechniken.Durch Hinzufügen einer beträchtlichen Menge an Keramik und Verstärkung mit ultradünnenDie Leistung des Materials wurde deutlich verbessert und bietet eine größere Bandbreite an dielektrischen Konstanten.Es ist ein hoch zuverlässiges Material, das für den Luft- und Raumfahrtbereich geeignet ist und als Ersatz für ähnliche ausländische Produkte dienen kann..



Durch die Einbindung einer kleinen Menge ultrafeiner, ultrafeiner Glasfaserstoffe und einer großen Menge gleichmäßig verteilter spezieller Nanokeramik, gemischt mit Polytetrafluorethylenharz,das Material verringert die nachteilige Auswirkung von Glasfasern auf die elektromagnetische WellenverbreitungDies führt zu geringeren dielektrischen Verlusten, verbesserter Dimensionsstabilität, reduzierter X/Y/Z-Anisotropie, einem erweiterten nutzbaren Frequenzbereich, verbesserter elektrischer Festigkeit und erhöhter Wärmeleitfähigkeit.AußerdemDie F4BTMS-Serie ist standardmäßig mit RTF-Kupferfolie mit geringer Rauheit ausgestattet.die den Leiterverlust verringert und eine ausgezeichnete Schalenfestigkeit gewährleistet, und es ist sowohl mit Kupfer als auch mit Aluminium-Substraten kompatibel.



Hauptmerkmale des Materials F4BTMS615

Wesentliche Merkmale Spezifikationen und Beschreibungen
Dielektrische Konstante (Dk) 6.15 bei 10 GHz
Verlustfaktor 00,0020 bei 10 GHz; 0,0023 bei 20 GHz
Koeffizient der thermischen Ausdehnung (CTE) X-Achse: 10 ppm/°C; Y-Achse: 12 ppm/°C; Z-Achse: 40 ppm/°C (-55°C bis 288°C)
Thermischer Koeffizient Dk -96 ppm/°C (-55°C bis 150°C)
Wärmeleitfähigkeit 0.67 W/mk
Feuchtigkeitsabsorption 00,1%



Typische Anwendungen

- Luft- und Raumfahrtausrüstung, Raumfahrtausrüstung und Kabinausrüstung

- Mikrowellen- und HF-Geräte

-Radar, Militärradar.

- Feed-Netzwerke

- Phasenempfindliche Antennen, Phasen-Antennen

- Satellitenkommunikation und sonstige damit zusammenhängende Anwendungen



Schlussfolgerung

Diese 2-schichtige starre Leiterplatte zeigt hervorragende Hochfrequenzleistung, strukturelle Stabilität und Fertigbarkeit.die durch die überlegenen Eigenschaften des F4BTMS615-Materials und strenge Qualitätskontrollmaßnahmen vor der Lieferung unterstützt werden.



Diese Eigenschaften machen es zu einer idealen und zuverlässigen Option für globale Hersteller, die an Luft- und Raumfahrt-, Mikrowellen-, Radar- und Satellitenkommunikationsprojekten beteiligt sind.besonders solche, die stabile dielektrische Eigenschaften erfordern, geringer Verlust und ausgezeichnete Dimensionsstabilität.
