18-Schicht-M6 Hochgeschwindigkeits-PCB-Harzfüllung und Kupferverschluss

18-Schicht-M6 Hochgeschwindigkeits-PCB-Harzfüllung und Kupferverschluss
18-Schicht-M6 Hochgeschwindigkeits-PCB-Harzfüllung und Kupferverschluss

Großes Bild :  18-Schicht-M6 Hochgeschwindigkeits-PCB-Harzfüllung und Kupferverschluss

Produktdetails:
Herkunftsort: China
Markenname: Bicheng
Zertifizierung: UL, ISO9001, IATF16949
Modellnummer: BIC-332.V1.0
Zahlung und Versand AGB:
Min Bestellmenge: 1 STÜCK
Preis: USD9.99-99.99
Verpackung Informationen: Vakuumbeutel+Kartons
Lieferzeit: 8-9 Werktage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 5000 Stück pro Monat

18-Schicht-M6 Hochgeschwindigkeits-PCB-Harzfüllung und Kupferverschluss

Beschreibung
Grundmaterial: Panasonic Megtron6 Anzahl der Ebenen: 18 Schichten
Dicke der Leiterplatte: 2,013 mm PCB-Größe: 240 mm × 115 mm
Lötmaske: Mattgrün Seidenbildschirm: Weiß
Kupfergewicht: Innere und äußere Schichten: 35 μm (gleichmäßige Dicke über alle Schichten) Oberflächenbeschaffenheit: Chemisches Eintauchen in Gold: 2 μm Golddicke, 29 % der Platinenfläche bedeckt
Hervorheben:

18 Schichten M6 Hochgeschwindigkeits-PCB

,

Harz gefülltes Mehrschicht-PCB

,

PCB mit Kupferverschluss mit Garantie

Diese 18-Lagen-Hochgeschwindigkeits-Leiterplattewurde mit Panasonic Megtron6-Laminat gebaut und weist eine Glasübergangstemperatur (TG) von 185°C und eine Gesamtdicke von 2,013 mm auf. Sowohl die Innen- als auch die Außenschichten weisen eine gleichmäßige Kupferdicke von 35 μm auf, gepaart mit einer matten grünen Lötstoppmaske und weißem Siebdruck. Die Oberflächenausführung ist chemisches Goldbad, mit einer Golddicke von 2 μm, die 29 % der Platinenfläche bedeckt. Diese Leiterplatte misst 240 mm × 115 mm pro Einheit und enthält zusätzliche PP-Folien und integriert Schlüsselprozesse wie einen Zyklus der Durchgangsloch-Harzfüllung mit Kupferabdeckung, Seriennummernmarkierung und Yin-Yang-Kupferdesign sowie obligatorische Impedanz- und Niederohmwiderstandstests. Das Megtron6-Laminat liefert außergewöhnliche elektrische Leistung für die Hochgeschwindigkeits-Signalübertragung und erfüllt die strengen Anforderungen von Hochfrequenz- und hochzuverlässigen elektronischen Systemen.



Leiterplatten-Spezifikationen

Konstruktionsparameter Spezifikation
Basismaterial Panasonic Megtron6 (R5775G, HVLP) Laminat (TG 185°C) mit zusätzlichen PP-Folien
Lagenkonfiguration 18-Lagen-Hochgeschwindigkeits-Leiterplatte
Platinenabmessungen 240 mm × 115 mm pro Einheit, 1 STK
Gesamtdicke 2,013 mm (präzisionskontrolliert)
Kupferdicke Innen- & Außenschichten: 35 μm (gleichmäßige Dicke über alle Schichten)
Oberflächenausführung Chemische Goldbad: 2 μm Golddicke, 29 % der Platinenfläche bedeckt
Lötstoppmaske & Siebdruck Lötstoppmaske: Mattgrün; Siebdruck: Weiß
Schlüsselprozesse Durchgangsloch-Harzfüllung & Kupferabdeckung; Seriennummernmarkierung; Yin-Yang-Kupferdesign
Testanforderungen Impedanzprüfung; Niederohmwiderstandsprüfung



Panasonic Megtron6 Laminat

Panasonic Megtron6 (Modell R5775G, HVLP) ist ein Hochleistungs-Laminat mit geringem Verlust, das für Hochgeschwindigkeits-Leiterplatten der nächsten Generation entwickelt wurde und speziell zur Lösung von Signalintegritätsherausforderungen in Hochfrequenzsystemen entwickelt wurde. Seine Haupteigenschaften und Vorteile sind wie folgt:



-Überlegene elektrische Leistung: Besitzt einen extrem niedrigen dielektrischen Verlust (Df) und eine stabile Dielektrizitätskonstante (Dk) über ein breites Frequenzspektrum, wodurch die Signaldämpfung und das Übersprechen effektiv reduziert werden – ein wesentliches Attribut für die Hochgeschwindigkeits-Signalübertragung von mehr als 10 Gbit/s.



-Erhöhte thermische Stabilität: Mit einer TG von 185°C bietet es eine ausgezeichnete Hitzebeständigkeit und Dimensionsstabilität während Hochtemperatur-Herstellungsprozessen (z. B. Löten, Laminieren) und unter rauen Betriebsbedingungen, wodurch die langfristige Betriebszuverlässigkeit gewährleistet wird.



-HVLP-Design: Die HVLP-Funktion (Highly Volatile Low Profile) reduziert flüchtige Bestandteile, wodurch die Bildung von Hohlräumen während des Laminierens verringert und die Qualität der Zwischenschichtbindung verbessert wird – entscheidend für 18-Lagen-Leiterplatten mit hoher Dichte.



-Breite Prozesskompatibilität: Kompatibel mit Standard-Leiterplatten-Fertigungsabläufen, einschließlich chemischem Goldbad, Harzfüllung und Impedanzkontrolle, wodurch die Massenproduktion bei gleichbleibender Leistung ermöglicht wird.



-Starke Umweltanpassungsfähigkeit: Geringe Wasseraufnahme und hervorragende Feuchtigkeitsbeständigkeit erhöhen die Stabilität in komplexen Betriebsumgebungen und machen es für hochzuverlässige Anwendungen geeignet.

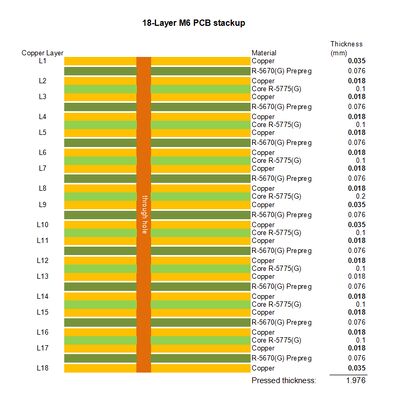

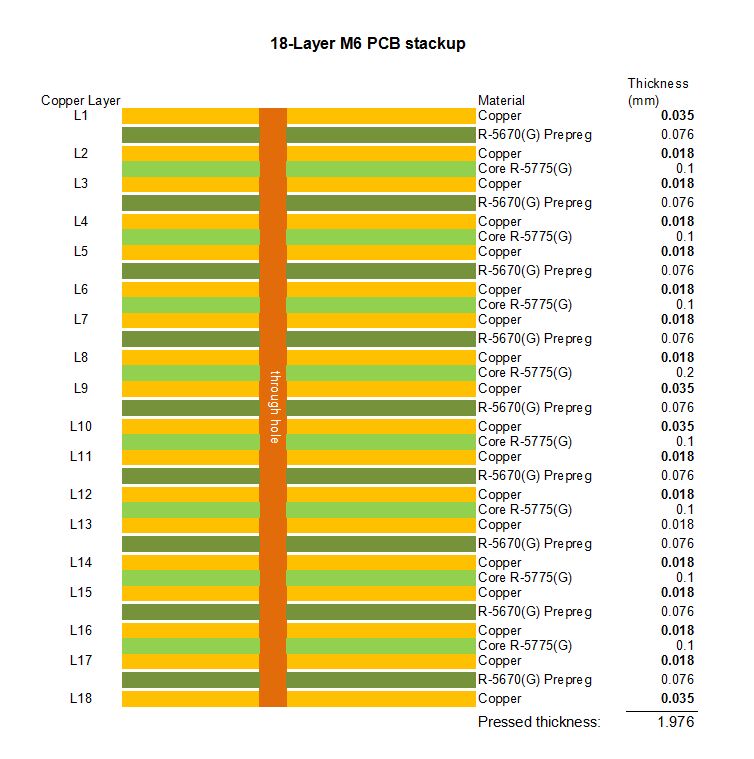

18-Schicht-M6 Hochgeschwindigkeits-PCB-Harzfüllung und Kupferverschluss 0



Was ist eine Hochgeschwindigkeits-Leiterplatte?

Eine Hochgeschwindigkeits-Leiterplatte bezieht sich auf eine Leiterplatte, die für die Übertragung von Signalen bei hohen Frequenzen (typischerweise über 100 MHz oder mit Signalanstiegs-/Abfallzeiten unter 1 ns) entwickelt wurde, während die Signalintegrität erhalten bleibt. Im Gegensatz zu herkömmlichen Leiterplatten priorisieren Hochgeschwindigkeits-Leiterplatten die Minimierung von Signalverschlechterungsfaktoren – wie Übersprechen, Reflexion, Dämpfung und elektromagnetische Störungen (EMI) – die sich mit zunehmender Signalgeschwindigkeit verstärken.



Zu den wichtigsten Designelementen für Hochgeschwindigkeits-Leiterplatten gehören kontrollierte Impedanz (zur Anpassung an Signalquellen und -lasten), rationelles Lagen-Stacking (zur Trennung von Signal-, Strom- und Masseebenen), optimiertes Leiterbahn-Routing (z. B. differentielle Paare, Längenanpassung) und die Verwendung von verlustarmen Laminaten wie Megtron6. Prozesse wie Harzfüllung, präzise Kupferdickenkontrolle und strenge Impedanz-/Niederohmwiderstandstests spielen ebenfalls eine entscheidende Rolle bei der Gewährleistung der Hochgeschwindigkeitsleistung.



Anwendungsszenarien von Hochgeschwindigkeits-Leiterplatten

Durch die Integration von Megtron6-Laminat und fortschrittlichen Fertigungsprozessen wird diese 18-Lagen-Hochgeschwindigkeits-Leiterplatte in Bereichen eingesetzt, die eine Hochfrequenz-Signalübertragung und eine überlegene Signalintegrität erfordern:



-Datenkommunikation: Hochgeschwindigkeits-Netzwerkgeräte (z. B. 5G-Basisstationen, 100G/400G-Switches und -Router), optische Transceiver und Rechenzentrumsserver – bei denen eine schnelle Datenübertragung und geringe Latenzzeiten kritische Anforderungen sind.



-Unterhaltungselektronik: Premium-Smartphones, Tablets, Laptops und Spielekonsolen – unterstützt Hochgeschwindigkeitsschnittstellen wie USB 4.0, PCIe 5.0 und DDR5-Speichermodule.



-Automobilelektronik: Fahrerassistenzsysteme (ADAS), Infotainment-Systeme im Fahrzeug und autonome Fahrcontroller – Verarbeitung von Hochgeschwindigkeitssensordaten (LiDAR, Radar) und Echtzeit-Signalverarbeitung.



-Industrielle Automatisierung: Hochgeschwindigkeits-Motion-Controller, Bildverarbeitungssysteme und industrielles Ethernet-Equipment – ermöglichen einen präzisen und schnellen Datenaustausch in automatisierten Produktionslinien.



-Luft- und Raumfahrt & Verteidigung: Avioniksysteme, Satellitenkommunikationsgeräte und Radarsysteme – Betrieb in rauen Umgebungen mit strengen Anforderungen an Signalstabilität und Zuverlässigkeit.



-Medizinische Geräte: Hochauflösende medizinische Bildgebungsgeräte (z. B. MRT, CT-Scanner) und Diagnosegeräte – Übertragung von Hochgeschwindigkeitsdaten mit minimalen Störungen, um genaue Ergebnisse zu gewährleisten.



18-Schicht-M6 Hochgeschwindigkeits-PCB-Harzfüllung und Kupferverschluss 1
