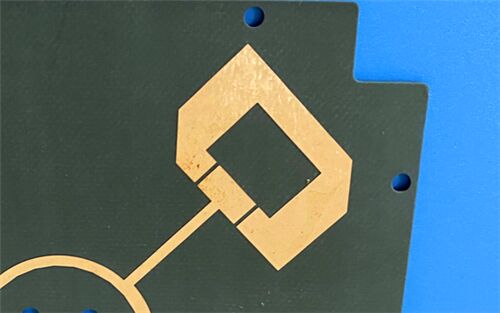

RF-PCB F4BME217 Hochleistungsplatte mit einer Dicke von 1 mm und zwei Schichten

RF-PCB F4BME217 Hochleistungsplatte mit einer Dicke von 1 mm und zwei Schichten

MOQ: 1Stk
Preis: USD9.99-99.99
Standardverpackung: Vakuumbeutel+Kartons
Lieferfrist: 8-9 Werktage
Zahlungsmethode: T/T
Lieferkapazität: 5000 Stück pro Monat
Einzelheiten
Herkunftsort
China
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Modellnummer
BIC-332.V1.0
PCB-Material:
F4BME217
PCB-Dicke:
1,3 mm
Anzahl der Ebenen:
2-layer
PCB-Größe:
102 mm x 83 mm (1 Stück)
Kupfergewicht:
1 Unze (1,4 Mil) auf den Außenschichten (35 μm)
Oberflächenbeschaffenheit:
Bloßes Kupfer
Hervorheben:

Hochfrequenz CuClad233 Leiterplatte

,

RF Leiterplatten-Substratmaterial

,

Kupferplattiertes Laminat mit Garantie

Produktbeschreibung

Suchen Sie nach einer hochleistungsfähigen 2-schichtigen starren HF-PCB, die auf die Anforderungen an herausfordernde Mikrowellen-, HF- und Radaranwendungen zugeschnitten ist?Diese 2-Schicht starre RF-PCB ist mit Wanglings F4BME217 – einem leistungsstarken PTFE-Verbundlaminat – gebaut, um überlegene, gleichbleibende elektrische Eigenschaften bei gleichzeitiger Erfüllung der Präzisionsanforderungen von Hochfrequenzkonstruktionen.Dieses PCB gewährleistet eine zuverlässige Leistung für kritische Anwendungen wie Satellitenkommunikationssysteme., Antennen für Basisstationen, Phasenwandler und Antennen für Phasenarrays.Es ist die ideale Option für Ingenieure und Beschaffungsgruppen, die nach einem zuverlässigen, ein leistungsfähiges Haushaltssubstrat für hochpräzise HF- und Mikrowellenprojekte.



PCB-Spezifikationen

Bauteil Einzelheiten
Abmessungen der Platine (2-Schicht-RF-PCB) 102 mm x 83 mm (1 PCS), mit einer engen Toleranz von +/- 0,15 mm, um eine präzise Anpassung an Ihre Montagevorrichtungen zu gewährleisten
Spuren und Raum Mindestens 5/6 mils, was eine kompakte, feine Schaltkreislaufkonstruktion ermöglicht, ohne die Signalintegrität zu beeinträchtigen
Mindestgröße des Lochs 0.25 mm, kompatibel mit den Anforderungen an die Montage von Standardkomponenten für präzise fokussierte HF-Anwendungen
Durchgängen Keine blinden Durchgänge, die den Herstellungsprozess vereinfachen und gleichzeitig eine sichere Verbindung zwischen den Schichten für die Hochfrequenzsignalübertragung gewährleisten
Endplattendicke 1.3mm, die mechanische Robustheit gewährleistet und gleichzeitig mit hochdruckigen RF-Montageanforderungen kompatibel ist
Kupfergewicht 1 oz (1,4 mils) an den äußeren Schichten (35 μm), die eine ausgezeichnete Leitfähigkeit für Hochfrequenz-HF- und Mikrowellensignale bieten
Durch Plattierungstärke 20 μm, die den Normen der IPC-Klasse 2 entsprechen, um zuverlässige elektrische Verbindungen und mechanische Haltbarkeit in rauen Umgebungen zu gewährleisten
Oberflächenbearbeitung Bares Kupfer, optimiert für eine überlegene elektrische Leistung, präzise Ätzerfähigkeiten und geringen Leiterverlust bei hochpräzisen HF-Designs
Seidenmaske und Lötmaske Keine oberen oder unteren Seidenflächen; keine oberen oder unteren Lötmasken, die ein sauberes Design gewährleisten, das für die Leistung des Hochfrequenz-HF-Signals optimiert ist
Qualitätsprüfung Vor dem Versand werden 100% elektrische Prüfungen durchgeführt, um die Funktionalität zu gewährleisten und fehlerhafte Einheiten für einen zuverlässigen Einsatz zu beseitigen



PCB-Stack-Aufstellung

Komponente für das Stack-up Spezifikationen und Beschreibung
Kupferschicht 1 35 μm
F4BME217 Kern 1.0mm (39.37mil) dient als Grundlage für die überlegene elektrische Leistung der PCBs, entwickelt für anspruchsvolle HF- und Mikrowellenprojekte
Kupferschicht 2 35 μm



RF-PCB F4BME217 Hochleistungsplatte mit einer Dicke von 1 mm und zwei Schichten 0



Artwork Format und Verfügbarkeit

Artwork-Format: Gerber RS-274-X



Verfügbarkeit: Weltweit Wir bieten weltweiten Versand an, um den Bedürfnissen von Ingenieuren und Herstellern auf der ganzen Welt gerecht zu werden, mit Lieferzeiten, die den Industriestandards entsprechen.



Substrat F4BME217: Der Schlüssel zu außergewöhnlichen HF-Leistungen

Das F4BME217 PTFE-Verbundlaminat von Wangling dient als Rückgrat unserer überlegenen Leistung unserer PCBs, die auf die Anforderungen anspruchsvoller RF-, Mikrowellen- und Radaranwendungen zugeschnitten sind:



Wanglings F4BME217 ist ein hochleistungsfähiges PTFE-Verbundlaminat, das für anspruchsvolle RF- und Mikrowellenanwendungen entwickelt wurde.Es liefert überlegeneAls Material der nächsten Generation übertrifft es seinen Vorgänger.F4BM220Durch einen signifikanten Abstand bietet es einen geringeren Dielektrverlust, eine höhere Isolationsfestigkeit und eine verbesserte Stabilität.hocheffiziente inländische Alternative zu vergleichbaren eingeführten Laminaten.



F4BME217 ist mit umgekehrt behandeltem Folie (RTF) Kupfer beschichtet. Diese Konfiguration bietet eine überlegene Leistung bei niedrigem PIM (Passive Intermodulation), ermöglicht ein präziseres Ätzen von feinen Schaltkreisen,und reduziert den Leiterverlust, wodurch es sich ideal für hochpräzise HF- und Mikrowellenkonstruktionen eignet, bei denen die Signalintegrität von größter Bedeutung istIm Gegensatz zu herkömmlichen Laminaten erreicht F4BME217 ein Gleichgewicht zwischen elektrischer Leistung und mechanischer Robustheit, was es zu einer vielseitigen Option für eine Vielzahl von Hochfrequenzanwendungen macht.



Hauptmerkmale und Vorteile von F4BME217 PCB

Die elektrischen und mechanischen Eigenschaften von F4BME217 werden durch die Änderung des Verhältnisses von PTFE zu Glasfaserstoff innerhalb des Verbundwerkstoffs genau angepasst, wodurch Ingenieure eine einzigartige Designflexibilität erhalten:



Kontrollierte dielektrische Konstanten Anpassung des Verhältnisses zwischen PTFE und Glasfaser ermöglicht die Anpassung der dielektrischen Eigenschaften, so dass Ingenieure Konstruktionen für spezifische Frequenzanforderungen optimieren können



Eigenschaften mit geringem Verlust Erhält einen ausgezeichneten niedrigen dielektrischen Verlust, der für die Wahrung der Signalintegrität in Hochfrequenz-HF- und Mikrowellenanwendungen von entscheidender Bedeutung ist



Verbesserte Stabilität der Dimensionen und verringert die Temperaturverschiebung, wodurch die Zuverlässigkeit bei Temperaturänderungen gewährleistet wird



Ausgeglichener Leistungsausgleich: Ein höheres Glasfaserverhältnis erhöht die mechanische Robustheit und Stabilität, wobei der dielektrische Verlust nur geringfügig ansteigt.eine optimale Balance für verschiedene Anwendungen



Konstruktionsflexibilität ­ Ermöglicht es Ingenieuren, die optimale Materialqualität auszuwählen, um elektrische Leistung, mechanische Robustheit und Verarbeitungsanforderungen für ihre spezifischen Projektanforderungen auszugleichen



Überlegene Low-PIM-Leistung ­ mit RTF-Kupfer beschichtet, wodurch passive Intermodulationsstörungen reduziert und die Signalqualität in hochpräzisen HF-Systemen verbessert wird



Anwendungen

Unsere F4BME217 2-schichtige HF-PCB ist speziell für anspruchsvolle Hochfrequenz- und Hochpräzisionsanwendungen konzipiert, darunter:



  • Mikrowellen-, HF- und Radarsysteme
  • Phasenwechsler und passive Komponenten
  • Stromspalter, Kupplungen und Kombinatoren
  • Fütterungsnetze und Phasen-Antennen
  • Satellitenkommunikationssysteme
  • Antennen für Basisstationen

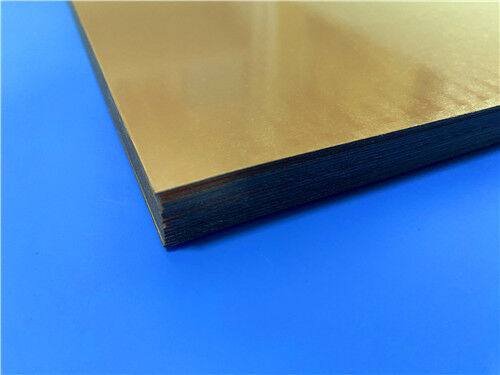

RF-PCB F4BME217 Hochleistungsplatte mit einer Dicke von 1 mm und zwei Schichten 1
