| MOQ: | 1Stk |
| Preis: | USD9.99-99.99 |
| Standardverpackung: | Vakuumbeutel+Kartons |
| Lieferfrist: | 8-9 Werktage |
| Zahlungsmethode: | T/T |
| Lieferkapazität: | 5000 Stück pro Monat |

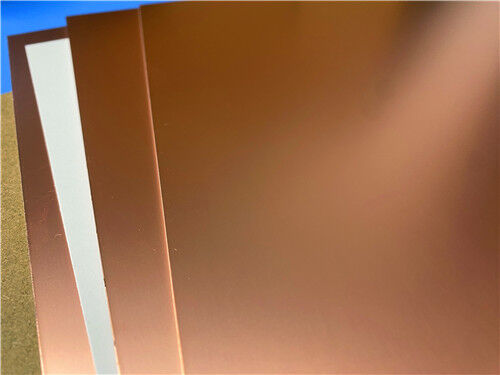

F4BME220 wird durch präzise Prozesse unter Verwendung von Glasfasergewebe, Polytetrafluorethylen (PTFE)-Harz und PTFE-Folie hergestellt. Im Vergleich zum Standard-F4B weist es überlegene elektrische Eigenschaften auf, darunter einen breiteren Dielektrizitätskonstantenbereich, einen geringeren dielektrischen Verlust, einen höheren Isolationswiderstand und eine verbesserte Stabilität, was es zu einer sinnvollen Alternative zu vergleichbaren internationalen Produkten macht.
Die dielektrischen Schichten von F4BM220 und F4BME220 sind identisch, sie verwenden jedoch unterschiedliche Kupferfolien: F4BM220 verwendet ED-Kupferfolie und ist für Anwendungen gedacht, bei denen PIM nicht spezifiziert ist; F4BME220 nutzt rückwärtsbehandelte RTF-Kupferfolie und bietet eine hervorragende PIM-Leistung, eine genauere Schaltkreissteuerung und reduzierte Leiterverluste.
Sowohl F4BM220 als auch F4BME220 ermöglichen eine präzise Einstellung der Dielektrizitätskonstante durch Modifizierung des Verhältnisses von PTFE zu Glasfasergewebe. Durch diese Optimierung wird ein geringer Signalverlust erreicht und gleichzeitig die Dimensionsstabilität verbessert. Eine höhere Dielektrizitätskonstante entspricht einem größeren Glasfaseranteil, was zu einer besseren Dimensionsstabilität, einem niedrigeren Wärmeausdehnungskoeffizienten, verbesserten Temperaturdrifteigenschaften und einem moderaten Anstieg des dielektrischen Verlusts führt.
![]()
Produktmerkmale:
Typische Anwendungen:
| Technische Produktparameter | Produktmodell und Datenblatt | |||
| Produktmerkmale | Testbedingungen | Einheit | F4BME220 | |
| Dielektrizitätskonstante (typisch) | 10 GHz | / | 2.2 | |
| Toleranz der Dielektrizitätskonstante | / | / | ±0,04 | |
| Verlusttangens (typisch) | 10 GHz | / | 0,001 | |
| 20 GHz | / | 0,0014 | ||
| Dielektrizitätskonstanter Temperaturkoeffizient | -55 °C bis 150 °C | PPM/℃ | -142 | |
| Schälfestigkeit | 1 Unze F4BM | N/mm | >1,8 | |
| 1 Unze F4BME | N/mm | >1,6 | ||
| Volumenwiderstand | Standardzustand | MΩ.cm | ≥6×10^6 | |
| Oberflächenwiderstand | Standardzustand | MΩ | ≥1×10^6 | |
| Elektrische Festigkeit (Z-Richtung) | 5 kW, 500 V/s | KV/mm | >23 | |
| Durchbruchspannung (XY-Richtung) | 5 kW, 500 V/s | KV | >30 | |
| Wärmeausdehnungskoeffizient | XY-Richtung | -55 º~288 ºC | ppm/°C | 25, 34 |
| Z-Richtung | -55 º~288 ºC | ppm/°C | 240 | |
| Thermischer Stress | 260℃, 10s, 3-mal | Keine Delamination | ||
| Wasseraufnahme | 20 ± 2 ℃, 24 Stunden | % | ≤0,08 | |
| Dichte | Raumtemperatur | g/cm3 | 2.18 | |
| Langzeitbetriebstemperatur | Hoch-Niedrig-Temperaturkammer | ℃ | -55~+260 | |
| Wärmeleitfähigkeit | Z-Richtung | W/(MK) | 0,24 | |
| PIM | Gilt nur für F4BME | dBc | ≤-159 | |
| Entflammbarkeit | / | UL-94 | V-0 | |
| Materialzusammensetzung | / | / | ||
![]()
