Taconische TLX-9 2-Schicht starre RF-PCB-Ultra-stabile Mikrowellenplatte

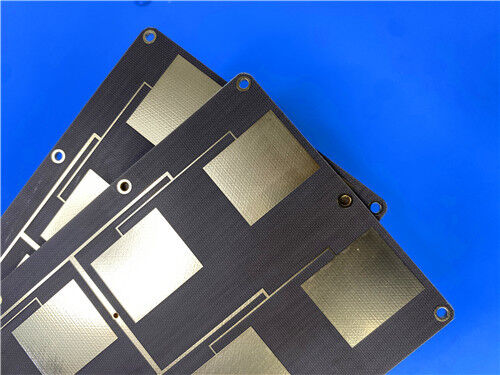

Diese starre 2-SchichtTaconic TLX-9 HF-Platinewird aus einem hochleistungsfähigen PTFE-Glasverbundstoff hergestellt, der weithin als kostengünstiges, verlustarmes Substrat für Mikrowellen-Hochfrequenzschaltungen gilt. AdoptierenNickelfreie EPIG-OberflächenveredelungDiese 0,3 mm ultradünne Leiterplatte wird strikt nach den Industriestandards IPC-Klasse 2 hergestellt und bietet eine stabil niedrige Dielektrizitätskonstante, einen extrem niedrigen Verlustfaktor und eine vernachlässigbare Feuchtigkeitsaufnahme. Im Vergleich zu teuren Rogers-Mikrowellenmaterialien bietet Taconic TLX-9 eine gleichwertige elektrische Stabilität zu einem wettbewerbsfähigeren Preis. Diese kundenspezifische HF-Leiterplatte zeichnet sich durch zuverlässige mechanische Haltbarkeit und konstante Hochfrequenzleistung aus und ist ideal für LNAs, LNBs, großformatige PCS/PCN-Antennen, Hochleistungsverstärker und passive HF-Komponenten.

LeiterplatteSpezifikationS

PCB-Stack-up Konfiguration

Grafikformat und Compliance-Standard

Grafikformat: Lieferung in Gerber RS-274-X, dem universellen Industriestandard, der eine hochpräzise Leiterplattenfertigung und vollständige Datenkompatibilität gewährleistet.

Akzeptierter Standard: IPC-Klasse 2, der eine stabile und langfristige Serviceleistung für industrielle Hochfrequenz-Elektronikgeräte gewährleistet.

Verfügbarkeit: Es wird ein globaler Versandservice zur Unterstützung weltweiter technischer Beschaffungs- und Industrieprojekte bereitgestellt.

Einführung des Taconic TLX-9-Substrats

Taconic TLX-9 ist ein leistungsstarkes PTFE-Glasverbundlaminat, das speziell für fortschrittliche Mikrowellenschaltungen entwickelt wurde. Es verfügt über streng regulierte elektrische und mechanische Eigenschaften und ist mit herkömmlichen Herstellungsverfahren wie Scheren, Bohren, Fräsen und Plattieren kompatibel. Dieses Substrat zeichnet sich durch eine außergewöhnliche Dimensionsstabilität und nahezu keine Feuchtigkeitsaufnahme während des gesamten Produktionsprozesses aus.

TLX-9 behält über ein breites Frequenz- und Temperaturspektrum eine konstante Dielektrizitätskonstante von 2,5 bei, begleitet von einem extrem niedrigen Verlustfaktor von 0,0019 bei 10 GHz. Darüber hinaus ist es mit der Flammschutzklasse UL 94 V-0 zertifiziert und erfüllt damit strenge Feuerwiderstandsanforderungen für elektronische Industrieanwendungen.

Hauptmerkmale

Hauptvorteile

Taconic TLX-9 bietet bemerkenswerte technische Vorteile für Entwickler und Hersteller von Mikrowellenschaltungen:

Eine konstant niedrige Dielektrizitätskonstante garantiert eine zuverlässige Signalleistung bei hohen Frequenzen

Der extrem niedrige Verlustfaktor reduziert effektiv den Signalverlust für empfindliche Mikrowellenschaltkreise

Die extrem geringe Feuchtigkeitsaufnahme gewährleistet einen stabilen Betrieb unter rauen Umgebungsbedingungen

Ein hoher dielektrischer Durchschlag erhöht die Spannungsfestigkeit von Hochleistungs-HF-Geräten

Überlegene Kupferschälfestigkeit verhindert Schichtablösung und verbessert die strukturelle Haltbarkeit

Der optimierte CTE minimiert die thermische Belastung und vermeidet effektiv eine Verformung der Platine, geeignet für Langzeit-Arbeitsumgebungen im Freien und bei Hochtemperatur-HF

Typische Anwendungen

Diese Taconic TLX-9 HF-Leiterplatte wird häufig in hochpräzisen Mikrowellen- und Hochfrequenzgeräten eingesetzt:

-LNAs, LNBs und LNCs

-PCS/PCN Großformatantennen

-Hochleistungsverstärker

-Passive HF-Komponenten, HF-Sensormodule und Schaltkreise für Kommunikationsbasisstationen
