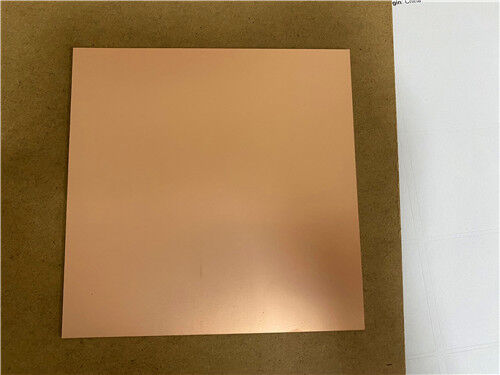

TLY-5 PCB Material Kupferkaschierung
  • Name

TLY-5 PCB Material Kupferkaschierung

MOQ: 1Stk
Preis: USD9.99-99.99
Standardverpackung: Vakuumbeutel+Kartons
Lieferfrist: 8-9 Werktage
Zahlungsmethode: T/T
Lieferkapazität: 5000 Stück pro Monat
Einzelheiten Informationen
Produktbeschreibung
Einzelheiten
Herkunftsort
China
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Modellnummer
BIC-332.V1.0
Teilenummer:
TLY-5
Laminatstärke:
0,089 mm 0,127 mm 0,191 mm 0,254 mm 0,508 mm 0,762 mm 1,524 mm 3,175 mm
Laminatgröße:
12X18 Zoll, 16X18 Zoll, 18X24 Zoll, 16X36 Zoll, 24X36 Zoll, 18X48 Zoll
Kupfergewicht:
0,5 Unzen (0,018 mm) 1 Unzen (0,035 mm)
Hervorheben:

TLY-5 Kupferkaschierung

,

Leiterplattenmaterial Kupferlaminat

,

Kupferplattiertes Laminat mit Garantie

Produktbeschreibung

TLY-5-Laminate werden mit ultraleichtgewichten gewebten Glasfasersubstraten hergestellt, die im Vergleich zu gehackten faserverstärkten PTFE-Verbundwerkstoffen eine überlegene Dimensionsstabilität bieten.Die TLY-5-Matrix aus gewebten Fasern verleiht dem Laminat eine erhöhte mechanische Robustheit, so dass es sich gut für Produktionsumgebungen mit hohem Volumen eignet.Dieses Material ist ideal für 77 GHz-Automobilradarsysteme und ein breites Spektrum anderer Antennenanwendungen mit Millimeterwellen ausgelegt.


Vergleichende OEM-Validierungsprüfungen bei 77 GHz Vergleiche des leicht verstärkten TLY-5 mit seinem nächsten, mit gehackten Fasern verstärkten Gegenstück  haben die Drop-in-Kompatibilität nachgewiesen.mit gleichwertigen Einsetzverlusten und dielektrischen LeistungsmetrikenDer wichtigste Wettbewerbsvorteil liegt in den deutlich höheren Produktionserträgen der TLY-5.


TLY-5 verfügt über eine dielektrische Konstante (Dk) im Bereich von 2,17 ¢2.40Für die meisten verfügbaren Dicken kann der Dk-Wert an jedem beliebigen Punkt innerhalb dieses Intervalls angepasst werden, wobei eine enge Toleranz von ± 0 liegt.02Bei 10 GHz weist das Material einen Verlustfaktor (Df) von ungefähr 0 auf.0009, eine herausragende Leistung in der Kategorie der Dk-armen Materialien.



TLY-5 PCB Material Kupferkaschierung 0


Wesentliche Vorteile

  • Außergewöhnliche Dimensionsstabilität
  • Branchenführender niedriger Ablösungsfaktor
  • Hohe Schälfestigkeit
  • Mindestfeuchtigkeitsabsorption
  • Einheitliche, konstante Dielektrikkonstante
  • Laserablatierbar


Typische Anwendungen

  • Fahrzeugradarsysteme
  • Satelliten- und Mobilfunkinfrastruktur
  • mit einer Leistung von mehr als 50 W
  • Geräuscharme Geräte, Geräuscharme Verstärker, Geräuscharme Wandler
  • Luft- und Raumfahrt und Avionik
  • Ka-Band-, E-Band- und W-Band-Systeme
  • Antennen mit Phasenansatz und HF-Filter/Kopplungen



TLY Typische Werte
Eigentum Prüfmethode Einheit Wert Einheit Wert
DK bei 10 GHz IPC-650 2.5.5.5   2.2   2.2
Df bei 10 GHz IPC-650 2.5.5.5   0.0009   0.0009
Feuchtigkeitsabsorption IPC-650 2.6.2.1 % 0.02 % 0.02
Dielektrische Auflösung IPC-650 2.5.6 KV > 45 KV > 45
Dielektrische Festigkeit ASTM D 149 V/mil 2,693 V/mil 106,023
Volumenwiderstand IPC-650 2.5.17.1 (nach erhöhter Temperatur) Mohms/cm 1010 Mohms/cm 1010
Volumenwiderstand IPC-650 2.5.17.1 (nach Luftfeuchtigkeit) Mohms/cm 1010 Mohms/cm 109
Oberflächenwiderstand IPC-650 2.5.17.1 (nach erhöhter Temperatur) Mehms 108 Mehms 108
Oberflächenwiderstand IPC-650 2.5.17.1 (nach Luftfeuchtigkeit) Mehms 108 Mehms 108
Flexible Stärke (MD) IPC-650 2.4.4 PSI 14,057 N/mm2 96.91
Flexible Stärke (CD) IPC-650 2.4.4 PSI 12,955 N/mm2 89.32
Schälfestigkeit ((1⁄2 oz.ed Kupfer) IPC-650 2.4.8 Pfund/Zoll 11 N/mm 1.96
Schälfestigkeit ((1 Unze.CL1 Kupfer) IPC-650 2.4.8 Pfund/Zoll 16 N/mm 2.86
Schalenfestigkeit ((1 Unze..CV1 Kupfer) IPC-650 2.4.8 Pfund/Zoll 17 N/mm 3.04
Schalenfestigkeit IPC-650 2.4.8 (nach erhöhter Temperatur) Pfund/Zoll 13 N/mm 2.32
Der Young's Modulus ASTM D 3039/IPC-650 2.4.19 PSI 1.4 x 106 N/mm2 9.65 x 103
Poisson-Verhältnis (MD) ASTM D 3039/IPC-650 2.4.19   0.21   0.21
Wärmeleitfähigkeit ASTM F 433 W/M*K 0.22 W/M*K 0.22
Dimensionelle Stabilität (MD, 10 Mil) IPC-650 2.4.39 (durchschnittlich nach dem Backen und der thermischen Belastung) Mil/Zoll - Oh, nein.038   - Oh, nein.038
Dimensionelle Stabilität (CD,10 Mil) IPC-650 2.4.39 (durchschnittlich nach dem Backen und der thermischen Belastung) Mil/Zoll - Oh, nein.031   - Oh, nein.031
Dichte ((Spezifische Schwerkraft) ASTM D 792 G/cm3 2.19 G/cm3 2.19
CTE ((X-Achse)) ((25-260°C) ASTM D 3386 (TMA) ppm/°C 26 ppm/°C 26
CTE ((Y-Achse)) ((25-260°C) ASTM D 3386 (TMA) ppm/°C 15 ppm/°C 15
CTE ((Z-Achse)) ((25-260°C) ASTM D 3386 (TMA) ppm/°C 217 ppm/°C 217
Ausgasung durch die NASA ((% TML)     0.01   0.01
NASA-Ausgasung     0.01   0.01
NASA-Ausgasung     0.00   0.00
UL-94 Brandbarkeitsbewertung UL-94   V-0   V-0



TLY-5 PCB Material Kupferkaschierung 1
