F4BTMS220 HF-Kupferkaschierung

MOQ:	1Stk
Preis:	USD9.99-99.99
Standardverpackung:	Vakuumbeutel+Kartons
Lieferfrist:	8-9 Werktage
Zahlungsmethode:	T/T
Lieferkapazität:	5000 Stück pro Monat

Einzelheiten Informationen

Produktbeschreibung

Einzelheiten

Herkunftsort

China

Markenname

Bicheng

Zertifizierung

UL, ISO9001, IATF16949

Modellnummer

BIC-332.V1.0

Teilenummer:

F4BTMS220

Laminatstärke:

0,09 mm 0,127 mm 0,254 mm 0,508 mm 0,635 mm 0,762 mm 0,787 mm 1,016 mm 1,27 mm 1,5 mm 1,524 mm 1,575

Laminatgröße:

18" x 12" (457 x 305 mm); 18"X24"(457X610mm); 24"X36"(610X920mm)

Kupfergewicht:

0,5 Unzen (0,018 mm) 1 Unzen (0,035 mm)

Hervorheben:

HF-Kupferkaschierung

F4BTMS220 Kupferlaminat

Hochfrequenz-Kupferkaschichtplatte

Produktbeschreibung

Die F4BTMS-Serie stellt ein fortschrittliches Upgrade der F4B-Serie dar.Es beinhaltet wichtige technologische Fortschritte sowohl in der Materialformulierung als auch in den HerstellungsprozessenDas Material ist mit einer hohen Konzentration an Keramik versehen und mit ultradünnenUltrafeine GlasfaserTücheroptimierungen, die eine erhebliche Verbesserung der Gesamtleistung und einen erweiterten dielektrischen Konstantenbereich ermöglichenDaher kann es als hochzuverlässiges Material für die Luft- und Raumfahrt eingestuft werden, das vergleichbare ausländische Alternativen direkt ersetzen kann.

Eine synergistische Kombination aus minimaler, ultradünner/ultrafines Glasfaser-Stoffverstärkung und hoher Belastung, uniformly dispersed specialty nano-ceramics blended with polytetrafluoroethylene (PTFE) resin effectively mitigates the fiberglass effect during electromagnetic wave transmission and reduces dielectric lossNeben diesen Vorteilen weist das Material eine verbesserte Dimensionsstabilität, eine reduzierte Anisotropie über die X/Y/Z-Achsen, erhöhte Betriebsfrequenzfähigkeiten, eine verbesserte dielektrische Festigkeit,und erhöhte WärmeleitfähigkeitEs verfügt außerdem über einen ausgezeichneten niedrigen Wärmeausdehnungskoeffizienten (CTE) und gleichbleibende dielektrische Eigenschaften bei unterschiedlichen Temperaturen.

Standardmäßig mit RTF-Kupferfolie mit niedrigem Profil ausgestattet, minimiert der F4BTMS220 den Leiterverlust und gewährleistet gleichzeitig eine außergewöhnliche Schalenfestigkeit.und aus diesem Material hergestellte Leiterplatten (PCBs) können mit herkömmlichen PTFE-Laminatherstellungsverfahren verarbeitet werdenDas Laminat weist überlegene mechanische und physikalische Eigenschaften auf und eignet sich hervorragend für die Herstellung von Mehrschicht-, Hochdichte-Mehrschicht- und Backplane-PCBs.Es bietet auch eine ausgezeichnete Verarbeitbarkeit für komplizierte Fertigungsanforderungen wie Dichte durch Bohren und feine Linie Muster.

Produktmerkmale

Strenge dielektrische Konstante Toleranz und ausgezeichnete Konsistenz zwischen den Chargen
Ultra-niedrige dielektrische Verluste
Stabile dielektrische Konstante und geringe Verlustwerte bei Betriebsfrequenzen bis 40 GHz, die den Anforderungen von phaseempfindlichen Anwendungen entsprechen
Überlegene Temperaturkoeffizienten für die dielektrische Konstante und den dielektrischen Verlust, die eine zuverlässige Frequenz- und Phasestabilität im Temperaturspektrum von -55 °C bis 150 °C gewährleisten
Außergewöhnliche Strahlungsbeständigkeit; beibehält stabile dielektrische und physikalische Eigenschaften auch nach Exposition gegenüber spezifizierten Strahlendosen
Niedrige Abgasleistung; erfüllt die Anforderungen an die Luftraumvakuumausgasung bei Prüfung nach Standardprotokollen für die Materialflüchtigkeit unter Vakuumbedingungen
Niedriger Wärmeausdehnungskoeffizient (CTE) in X/Y/Z-Richtung, die die thermische Stabilität der Abmessungen gewährleistet und die Kupferintegrität gewährleistet
Verbesserte Wärmeleitfähigkeit, ideal für Hochleistungs-Anwendungsszenarien
Überlegene Dimensionsstabilität
Niedrige Wasserabsorptionsrate

Typische Anwendungen

Luft- und Raumfahrtausrüstung, einschließlich Raumfahrt- und Bordsysteme
Mikrowellen- und Radiofrequenzkomponenten
Radarsysteme, insbesondere militärische Radarsysteme
Futternetze
Antennen mit Phasenempfindlichkeit und Antennen mit Phasenansatz
Satellitenkommunikationssysteme usw.

Produktmerkmale	Prüfbedingungen	Einheit	F4BTMS220
Dielektrische Konstante (typisch)	10 GHz	/	2.2
Dielektrische Konstante Toleranz	/	/	±0.02
Dielektrische Konstante (Entwurf)	10 GHz	/	2.2
Verlusttangent (typisch)	10 GHz	/	0.0009
	20 GHz	/	0.0010
	40 GHz	/	0.0013
Dielektrische konstante Temperaturkoeffizient	-55 °C bis 150 °C	PPM/°C	- 130
Schälfestigkeit	1 OZ RTF Kupfer	N/mm	> 24
Volumenwiderstand	Standardzustand	MΩ.cm	≥ 1 × 10^8
Oberflächenwiderstand	Standardzustand	MΩ	≥ 1 × 10^8
Elektrische Festigkeit (Z-Richtung)	5KW,500V/s	KV/mm	> 26
Ausfallspannung (XY-Richtung)	5KW,500V/s	KV	> 35
Koeffizient der thermischen Ausdehnung (X- und Y-Richtung)	-55 °C bis 288 °C	ppm/oC	40, 50
Koeffizient der thermischen Ausdehnung (Z-Richtung)	-55 °C bis 288 °C	ppm/oC	290
Wärmebelastung	260°C, 10 Sekunden, 3 Mal	/	Keine Delamination
Absorption von Wasser	20 ± 2 °C, 24 Stunden	%	0.02
Dichte	Raumtemperatur	G/cm3	2.18
Langfristige Betriebstemperatur	Hoch-Niedrigtemperatur-Kammer	°C	-55 ¢ + 260
Wärmeleitfähigkeit	Z-Richtung	W/(M.K)	0.26
Entflammbarkeit	/	UL-94	V-0
Materialzusammensetzung	/	/	PTFE, ultra-dünn und ultra- feine (Quarz) Glasfaser.

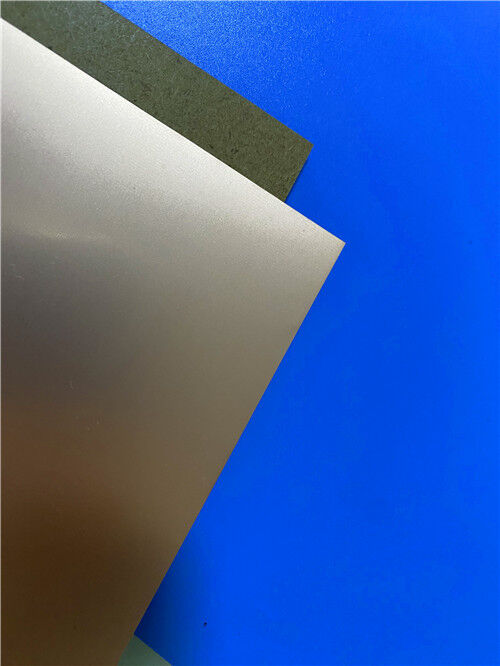

F4BTMS220 HF-Kupferkaschierung 1
