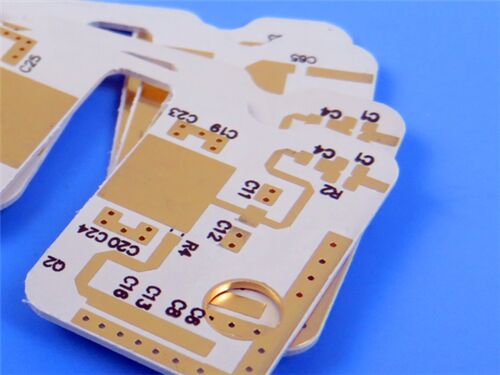

Dieses PCB ist für kommerzielle Mikrowellen- und HF-Anwendungen ausgelegt und verwendet als Basismaterial Rogers RO3003 Hochfrequenzlaminat.RO3003 ist ein keramisch gefüllter PTFE-Verbundwerkstoff, der dem PCB eine ausgezeichnete dielektrische Konstante in einem breiten Temperatur- und Frequenzbereich verleiht, sowie geringer dielektrischer Verlust. Es erfüllt zuverlässig die strengen Anforderungen an die Hochfrequenzsignalübertragung in präzisen HF-Szenarien, einschließlich Automobilradar,5G-Infrastruktur für mm-Wellen und fortschrittliche Fahrerassistenzsysteme (ADAS).
PCB-Spezifikationen
| Parameter |
Einzelheiten |
| Anzahl der Schichten |
2-Schicht (starre Struktur) |
| Ausgangsmaterial |
Rogers RO3003 (keramisch gefülltes hochfrequentes PTFE-Verbundlaminat) |
| Abmessungen des Boards |
254 mm × 142 mm, 50 Stück pro Satz, Toleranz ±0,15 mm |
| Mindestspuren-/Raumbereich |
5 mils (Spur) / 4 mils (Raum) |
| Mindestgröße des Lochs |
0.2 mm |
| Durchgängen |
Keine blinden Durchläufe; Gesamtüberläufe: 250; Durchlässigkeitsdicke: 20 μm |
| Endplattendicke |
0.3 mm |
| Fertiges Kupfergewicht |
1 oz (1,4 ml) für die äußeren Schichten |
| Oberflächenbearbeitung |
Silberplatte / Goldplatte |
| Seidenfilter |
Auf der oberen Schicht keine Seidenfarbe; auf der unteren Schicht weiße Seidenfarbe |
| Lötmaske |
Keine Lötmaske auf der oberen Schicht; grüne Lötmaske auf der unteren Schicht |
| Qualitätssicherung |
100%ige elektrische Prüfung vor der Verbringung |
PCB-Aufstapelung
| Name der Schicht |
Material |
Stärke |
| Oberste Kupferschicht (Copper_layer_1) |
Kupfer |
35 μm |
| Substratkern |
Rogers RO3003 Kern |
0.254mm (10 Mil) |
| Unterste Kupferschicht (Copper_layer_2) |
Kupfer |
35 μm |
Rogers RO3003 Einleitung
Rogers RO3003-Hochfrequenzlaminate sind keramisch gefüllte PTFE-Verbundwerkstoffe, die für kommerzielle Mikrowellen- und HF-Anwendungen entwickelt wurden.RO3003-Laminate bieten eine hervorragende Stabilität der Dielektrikkonstante (Dk) bei verschiedenen Temperaturen und FrequenzenDiese Stabilität beinhaltet auch die Beseitigung der Schrittänderung in Dk, die typischerweise bei PTFE-Glasmaterialien bei Raumtemperatur auftritt.
RO3003 ist ideal für Hochfrequenzanwendungen, einschließlich Radar für Automobil (77 GHz), fortschrittliche Fahrerassistenzsysteme (ADAS) und 5G-Wireless-Infrastruktur (mmWave),Bereitstellung zuverlässiger Leistungen in anspruchsvollen Betriebsumgebungen.
Wesentliche Merkmale des Materials
| Merkmal |
Spezifikation/Beschreibung |
| Materialzusammensetzung |
Rogers RO3003 keramisch gefüllte PTFE-Verbundstoffe |
| Dielektrische Konstante (Dk) |
3 ± 0,04 bei 10 GHz/23°C |
| Verlustfaktor |
0.001 bei 10 GHz/23°C |
| Zersetzungstemperatur (Td) |
> 500°C |
| Wärmeleitfähigkeit |
0.5 W/mK |
| Feuchtigkeitsabsorption |
0.04% |
| Koeffizient der thermischen Ausdehnung (CTE) |
X-Achse: 17 ppm/°C; Y-Achse: 16 ppm/°C; Z-Achse: 25 ppm/°C (-55°C bis 288°C) |
| Oberflächenabschlussvorteil |
Die Optionen Silberplatte/Goldplatte sorgen für eine hervorragende Schweißfähigkeit und Korrosionsbeständigkeit |
Hauptvorteile
Niedriger dielektrischer Verlust bei Hochfrequenzbetrieb: Ein Dissipationsfaktor von 0,001 ermöglicht eine zuverlässige Anwendung in Anwendungen bis 77 GHz.
Ausgezeichnete Dk-Stabilität: Überlegene dielektrische Konstante Stabilität bei Temperatur und Frequenz, wodurch die in PTFE-Glasmaterialien übliche Stufenänderung bei Raumtemperatur Dk eliminiert wird.
Zuverlässige mechanische Leistung: Ausgezeichnete mechanische Eigenschaften gegenüber Temperatur, geeignet für zuverlässige Streifen- und mehrschichtige Bretterkonstruktionen.
Einheitliche mechanische Eigenschaften: Konsistente Leistung über eine Reihe von dielektrischen Konstanten hinweg, ideal für mehrschichtige Konstruktionen und Epoxiglashybridkonstruktionen.
Niedrige In-Plane-Erweiterung: CTE mit Kupfer abgestimmt, was zuverlässigere Oberflächenmontage und eine ausgezeichnete Dimensionsstabilität für temperaturempfindliche Anwendungen ermöglicht.
Kostenwirksame Volumenproduktion: Wirtschaftliche Laminatpreise mit ausgereiften Volumenherstellungsprozessen.
Niedrige Umweltempfindlichkeit: Feuchtigkeitsabsorption von 0,04% minimiert die Leistungsabnahme unter feuchten Bedingungen.
QualitätStandard und Verfügbarkeit
Akzeptierter Standard: Er erfüllt die IPC-Klasse 2, wodurch eine gleichbleibende Produktqualität durch strenge Herstellungsprozesskontrolle und 100%ige elektrische Prüfung vor dem Versand gewährleistet wird.
Verfügbarkeit: Unterstützt die weltweite Versorgung und ermöglicht eine rechtzeitige Lieferung und eine effiziente Kundendienstleistung für Kunden weltweit.
Typische Anwendungen
- Anwendungen für Radaranlagen im Automobilbereich
-Antennen zur globalen Positionierung durch Satelliten
- Mobiltelekommunikationssysteme - Leistungsverstärker und Antennen
- Patch-Antenne für drahtlose Kommunikation
- Satelliten für die direkte Übertragung
- Datenverbindung auf Kabelsystemen
- Fernlesegeräte.
- Kraft-Backplanen
