F4BTM350 PCB 2L Wangling 120mil Substrat Schwarze Lötmaske

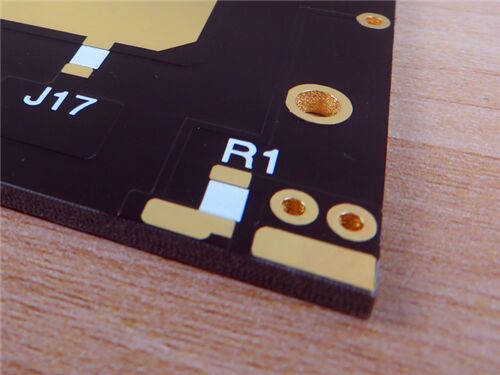

Diese 2-schichtige starre Leiterplatte ist für Hochleistungs-Mikrowellen-, HF- und Radarsysteme ausgelegt und verwendet als Grundmaterial das Wangling F4BTM350-Laminat.Nano-Keramik mit geringem Verlust, wodurch das PCB überlegene elektrische und thermische Eigenschaften besitzt.Diese Leiterplatte erfüllt zuverlässig die strengen Anforderungen an die Hochfrequenzsignalübertragung in Präzisions-HF-Anwendungen wie Satellitenkommunikation und Basisstation-Antennen.

PCB-Spezifikationen

PCB-Aufstapelung

F4BTM350 Einleitung

Die F4BTM350-Laminate von Wangling werden durch wissenschaftliche Formulierung aus Glasfaserkleidung, nano-keramischer Füllung und Polytetrafluorethylenharz hergestellt, gefolgt von strengen Pressenverfahren.Auf der Grundlage derF4BMdielektrische Schicht, dieses Material enthält hochdielektrische, verlustarme Nanokeramika, die seine dielektrische Konstante, Wärmebeständigkeit, Isolationsbeständigkeit erheblich verbessern,und Wärmeleitfähigkeit, wobei der Wärmeausdehnungskoeffizient verringert und die Eigenschaften des geringen Verlusts beibehalten werden.

F4BTM350 und F4BTME350 haben dieselbe dielektrische Schicht, unterscheiden sich jedoch in der Übereinstimmung der Kupferfolie: F4BTM350 ist mit ED-Kupferfolie gekoppelt, die für Anwendungen ohne PIM-Anforderungen geeignet ist;F4BTME350 verwendet umgekehrt behandelte (RTF) Kupferfolie, die eine ausgezeichnete PIM-Leistung, eine präzisere Leitungssteuerung und einen geringeren Leiterverlust bieten.

SchlüsselfaktorenIch...Eigenschaften

Hauptvorteile

Überlegene Hochfrequenzleistung: Hohe Dk (3,5±0,07) und geringer Ablösungsfaktor (0,0025 bei 10 GHz) sorgen für eine stabile und effiziente Hochfrequenzsignalübertragung.

Ausgezeichnete thermische Stabilität: Niedrige CTE (X:10 ppm/°C, Y:12 ppm/°C) und hervorragende Wärmebeständigkeit gewährleisten eine Dimensionsstabilität bei thermischem Zyklus.

Hohe Isolationszuverlässigkeit: CTI > 600 V (Grad 0) und hoher Isolationswiderstand ermöglichen einen sicheren Betrieb in rauen elektrischen Umgebungen.

Niedrige Umweltempfindlichkeit: Feuchtigkeitsabsorption ≤ 0,05% minimiert die Leistungsabnahme unter feuchten Bedingungen.

Sicher und konform: Die Flammbarkeit UL-94 V0 und die IPC-Klasse-2-Konformität erfüllen strenge Sicherheits- und Qualitätsstandards der Industrie.

Qualitätsstandard und Verfügbarkeit

Qualitätsstandard: Er erfüllt die IPC-Klasse 2, wodurch eine gleichbleibende Produktqualität durch strenge Herstellungsprozesskontrolle und 100%ige elektrische Prüfung vor dem Versand gewährleistet wird.

Verfügbarkeit: Unterstützt die weltweite Versorgung und ermöglicht eine rechtzeitige Lieferung und eine effiziente Kundendienstleistung für Kunden weltweit.

Typische Anwendungen

Mikrowellen-, HF- und Radarsysteme

Phasenwandler

Kraftteilungen, Kupplungen, Kombinatoren

Futternetze

Antennen mit Phasenempfindlichkeit, Antennen mit Phasen-Array

Satellitenkommunikation

Antennen für Basisstationen

Zusammenfassung

Wangling F4BTM350 PCB ist eine leistungsfähige, zuverlässige Lösung, die auf Präzisions-HF-Anwendungen zugeschnitten ist.und weltweite Versorgungsfähigkeit, erfüllt die hohen Anforderungen an die Hochfrequenzsignalübertragung in Mikrowellen-, Satelliten- und Basisstationsfeldern,Kunden eine kostengünstige und vertrauenswürdige PCB-Option bieten.
