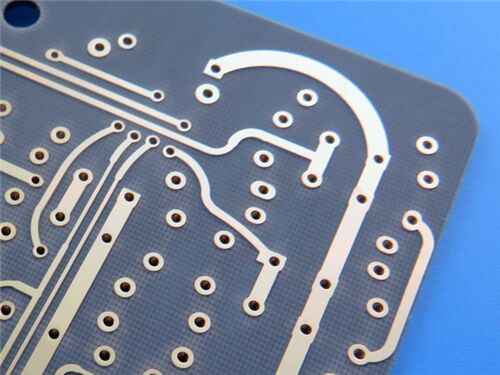

2-Schicht F4BM220 PCB 35um Kupferdicke Immersionsgold

Diese 2-schichtige starre doppelseitige Leiterplatte ist speziell für Hochleistungs-Mikrowellen-, HF- und Radarsysteme entwickelt und verwendet das Laminat Wangling F4BM220.Es nutzt die überlegenen elektrischen Eigenschaften des Materials, hohe Isolationsbeständigkeit und ausgezeichnete Leistungsstabilität, um die strengen Anforderungen der Hochfrequenzsignalübertragung zu erfüllen.

PCB-Spezifikation

PCB-Aufstapelung

F4BM220 Einleitung

Die Laminate von Wangling F4BM220 werden durch wissenschaftliche Formulierung und strenge Pressen einer Kombination aus Glasfaserkleidung, Polytetrafluorethylenharz und Polytetrafluorethylenfolie hergestellt.Die elektrische Leistung ist im Vergleich zu F4B220 verbessert., hauptsächlich aufgrund geringerer Dielektrverluste, erhöhter Isolationsfestigkeit und verbesserter Stabilität.

F4BM220 und F4BME220 haben die gleiche Dielektrische Schicht, aber unterschiedliche Kombinationen aus Kupferfolie: F4BM220 ist mit ED-Kupferfolie gekoppelt, geeignet für Anwendungen ohne PIM-Anforderungen;F4BME220 ist mit einer umgekehrt behandelten Kupferfolie (RTF) versehenDurch die Anpassung des Verhältnisses zwischen Polytetrafluorethylen und Glasfaserkleidung wird dieF4BM220 und F4BME220 erreichen eine präzise Steuerung der dielektrischen KonstanteEine höhere dielektrische Konstante entspricht einem höheren Anteil an Glasfaser, was zu einer besseren Dimensionsstabilität führt.niedrigerer thermischer Ausdehnungskoeffizient, verbesserte Temperaturverschiebung und leichte Erhöhung des dielektrischen Verlustes.

Wesentliche Merkmale des Materials

Hauptvorteile

Präzise dielektrische Konstante: Erreicht durch Anpassung des Verhältnisses von Polytetrafluorethylen und Glasfaser, wobei geringer Verlust und dimensionale Stabilität ausgeglichen werden.

Verbesserte Stabilität: Verbesserte Isolationsbeständigkeit und stabile Leistung im Vergleich zu F4B220, mit zuverlässigem Betrieb in verschiedenen Umgebungen.

Niedrige Umweltempfindlichkeit: Feuchtigkeitsabsorption ≤ 0,08%, was die Leistungsstörung bei feuchten Bedingungen minimiert.

Kosteneffiziente Alternative: Kann ähnliche ausländische Produkte ersetzen und bietet eine ausgezeichnete Leistung zu wettbewerbsfähigen Kosten.

Sicherheit und Zuverlässigkeit: Die Flammbarkeit UL-94 V0 entspricht strengen Sicherheitsstandards für elektronische Anwendungen.

Qualitätsstandard und Verfügbarkeit

Qualitätsstandard: Er erfüllt die IPC-Klasse 2 und gewährleistet eine gleichbleibende und zuverlässige Leistung durch strenge Fertigungsvorschriften.

Verfügbarkeit: Weltweit mit rechtzeitiger Lieferung und effizientem Kundendienst.

Typische Anwendungen

- Mikrowellen-, HF- und Radarsysteme

- Phasenwandler.

- Stromspalter, Kupplungen, Kombinatoren

- Feed-Netzwerke

- Phasenempfindliche Antennen, Phasen-Array-Antennen

- Satellitenkommunikation

- Antennen der Basisstation.

Zusammenfassung

Das 2-Schicht-Rigid-PCB mit Wangling F4BM220-Material ist eine leistungsstarke Lösung, die für Mikrowellen-, HF- und Radaranwendungen geeignet ist.Durch die Kombination der überlegenen elektrischen Leistung (niedriger dielektrischer Verlust, hohe Isolationsbeständigkeit) von F4BM220 mit Eintauchen-Gold-Oberflächenveredelung und Übereinstimmung mit den IPC-Klasse-2-Normen,Sie gewährleistet eine stabile Hochfrequenzsignalübertragung und einen zuverlässigen Betrieb.Die weltweite Verfügbarkeit und die Fähigkeit, ähnliche ausländische Produkte zu ersetzen, machen es zu einer kostengünstigen und zuverlässigen Wahl für Satellitenkommunikation, Basisstationsantennen,und verschiedene Präzisions-HF-Systeme.
