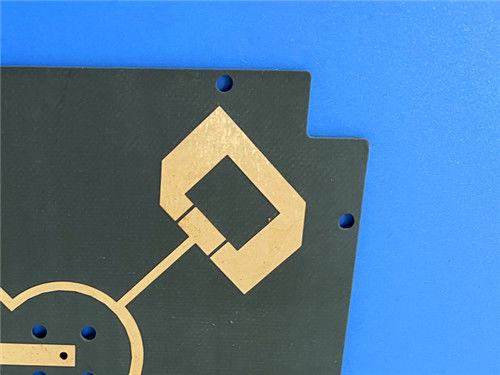

F4BM265 PCB 3-Schicht 6,2 mm Dicke Bare Kupfer Veredelung

Wir freuen uns, eine leistungsstarke 3-Schicht-PCB mit fortschrittlichem F4BM265-Material vorzustellen.Diese PCB ist speziell entwickelt, um die strengen Anforderungen verschiedener Hochfrequenzanwendungen zu erfüllen, die eine außergewöhnliche Zuverlässigkeit und Leistung gewährleistet.

PCB-Konstruktion

Diese PCB ist durch folgende wesentliche Konstruktionsmerkmale gekennzeichnet:

- Material: F4BM265
- Schichten: umfasst 3 Schichten
- Abmessungen: 168 mm x 168 mm mit einer Toleranz von ±0,15 mm
- Spuren und Raum: mindestens 6/8 mil.
- Bohrgröße: Mindestdurchmesser von 0,4 mm
- Blindweg: Nein.
- Dicke: Fertigplatten mit einer Dicke von 6,2 mm
- Kupfergewicht: 1,4 ml für die innere und die äußere Schicht
- Durch Plattieren: Dicke 20 μm
- Oberflächenveredelung: Bares Kupfer
- Siebenschmiere:
- Lötmaske: Nein.
- Prüfung: Vor dem Versand unterliegt 100% elektrischer Prüfung

Diese Spezifikationen sind so konzipiert, dass sie eine außergewöhnliche Leistung und Zuverlässigkeit in verschiedenen Anwendungen bieten.

PCB-Stackup-Konfiguration
Diese Leiterplatte verfügt über ein robustes Stackup, das ein 2-schichtiges starres Design umfasst.

Kupfer_Schicht_1 - 35 μm
F4BM265 Kern - 3,0 mm (118 mil)
Kupfer_Schicht_2 - 35 μm
Bindungspflicht
F4BM265 Kern - 3,0 mm (118 mil)
Kupfer_Schicht_3 - 35 μm

Diese Struktur ist so konzipiert, dass sie eine ausgezeichnete elektrische Leistung und ein thermisches Management bietet, was für Hochfrequenzanwendungen unerlässlich ist.

Kunstwerke und Qualitätsstandards
Die für diese Leiterplatte bereitgestellten Grafiken folgen dem Gerber RS-274-X-Format und ermöglichen eine präzise Herstellung und Montage.Jedes Brett wird so hergestellt, dass es den strengen Anforderungen der Branche entspricht., die Zuverlässigkeit für verschiedene Anwendungen gewährleistet.

Einführung in F4BM265
Die Laminate der F4BM-Serie werden durch wissenschaftliche Kombination von Glasfaser, Polytetrafluorethylenharz und PTFE-Film hergestellt.F4BM265 bietet eine verbesserte elektrische Leistung, gekennzeichnet durch eine größere Bandbreite an dielektrischen Konstanten, reduzierte dielektrische Verluste, erhöhte Isolationsfestigkeit und verbesserte Stabilität.Dieses Material kann ähnliche ausländische Produkte effektiv ersetzen.

Die Varianten F4BM und F4BME teilen die gleiche dielektrische Schicht, unterscheiden sich jedoch in der Kombination von Kupferfolie.mit einer Breite von mehr als 20 mm,Im Gegensatz dazu verwendet F4BME umgekehrt behandelte Folie (RTF), die überlegene PIM-Eigenschaften, präzisere Leitungssteuerung und geringere Leiterverluste bietet.

Merkmale des F4BM265
Das Material F4BM265 bietet mehrere wichtige Eigenschaften, die seine Benutzerfreundlichkeit verbessern:

Dielektrische Konstante (Dk): 2,65 ± 0,05 bei 10 GHz


Dissipationsfaktor: 0,0013 bei 10 GHz, 0,0018 bei 20 GHz


Temperaturkoeffizient der dielektrischen Konstante (TCDK): -100 ppm/°C (Temperaturbereich: -55°C bis 150°C)


CTE (Koeffizient der thermischen Ausdehnung):
X-Achse: 14 ppm/°C
Y-Achse: 17 ppm/°C
Z-Achse: 142 ppm/°C (Temperaturbereich: -55°C bis 288°C)


Wärmeleitfähigkeit: 0,36 W/mk


Feuchtigkeitsabsorption: 0,08%

Diese Eigenschaften machen das Material F4BM265 besonders geeignet für Hochfrequenzanwendungen, da es geringe Verluste und eine verbesserte Dimensionsstabilität gewährleistet.

Typische Anwendungen
Dieses PCB eignet sich für eine Vielzahl von Anwendungen, einschließlich:

Mikrowellen-, HF- und Radarsysteme: Ideal für Hochfrequenzkommunikationsgeräte.

Phasenwandler und passive Komponenten: Wesentlich für eine effiziente Signalverarbeitung.

Stromteilungen, Kupplungen und Kombinatoren: Kritisch für eine effektive Signalverteilung.

Feed Networks und Phased Array Antennen: Wichtig für fortschrittliche Radar- und Satellitenkommunikation.

Satellitenkommunikation: Unterstützt eine Reihe von Kommunikationstechnologien.

Antennen für Basisstationen: Integral in die mobile und drahtlose Kommunikationsinfrastruktur.

Schlussfolgerung
Dank seiner langlebigen Konstruktion, seiner überlegenen elektrischen Leistung und seiner Vielseitigkeit ist diese Leiterplatte bereit, den sich wandelnden Anforderungen der Branchen, die auf Hochfrequenz-Leiterplatten angewiesen sind, gerecht zu werden.

Für weitere Informationen oder eine Bestellung wenden Sie sich bitte an unser Vertriebsteam.
