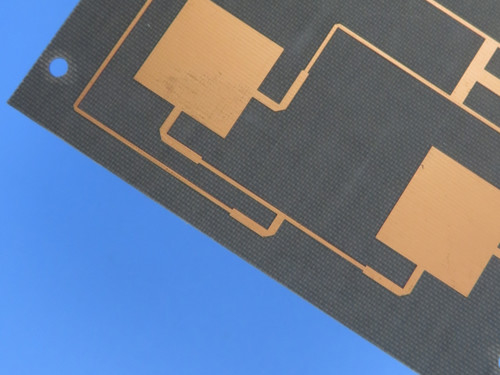

F4BTMS1000 PCB doppelseitige 0,508 mm OSP fertiggestellt

Die Einführung des F4BTMS1000, einer hochmodernen Doppelschicht-Druckschirmplatte (PCB), die sorgfältig für leistungsstarke Anwendungen in Bereichen wie Luftfahrt, Telekommunikation,und fortschrittliche ElektronikDiese PCB verwendet modernste Materialtechnologie und überlegene Fertigungsprozesse, die eine außergewöhnliche Zuverlässigkeit und Leistung gewährleisten, die auf die strengen Anforderungen moderner Technologie zugeschnitten sind.

Schlüsselmerkmale

- Grundmaterial: F4BTMS1000, ein fortschrittliches Verbundwerkstoffmaterial


- Anzahl der Schichten: 2 Schichten, die eine kompakte Gestaltung bieten


- Abmessungen der Platten: 85 mm x 40 mm (mit einer Toleranz von ± 0,15 mm)


- Mindestspuren und Platz: 4 mal 4 Mill, so dass komplizierte Designs möglich sind


- Mindestlochgröße: 0,3 mm, für eine Vielzahl von Komponenten


- Endplattendicke: 0,6 mm, die Robustheit gewährleistet


- Fertiges Kupfergewicht: 1 Unze (1,4 Mil) auf den äußeren Schichten für eine optimale Leitfähigkeit


- Durch Plattierungstärke: 20 μm, was die Haltbarkeit erhöht


- Oberflächenveredelung: OSP (organische Schweißbarkeitskonservierungsmittel), die Schweißbarkeit fördert


- Seidenschirm: Keine Ober- und Unterflächen für eine saubere Oberfläche


- Lötmaske: Keine sowohl auf der Ober- als auch auf der Unterseite, so dass individuelle Anwendungen möglich sind


- Elektrische Prüfung: Vor dem Versand werden 100% elektrische Prüfungen durchgeführt, um die Qualität zu gewährleisten

PCB-Stackup

Die Konstruktion des F4BTMS1000 ist präzise gestapelt:

- Kupferschicht 1: 35 μm mit hervorragender Leitfähigkeit
- Kern (F4BTMS1000): 0,508 mm (20 mil), die Strukturintegrität gewährleistet
- Kupferschicht 2: 35 μm, die eine gleichbleibende Leistung bietet

Qualitätssicherung

Die F4BTMS1000-PCB entspricht den IPC-Klasse-2-Qualitätsstandards und gewährleistet damit ein hohes Maß an Zuverlässigkeit und Leistung.Dieses PCB ist bereit für den Einsatz in Ihrem nächsten innovativen Projekt.

Erweiterte Materialmerkmale

Die F4BTMS1000 ist aus der F4BTMS-Serie hergestellt, die erhebliche Fortschritte in der Materialformulierung aufweist.die bessere Leistungsmerkmale wie:

- Hohe dielektrische Konstante (Dk): 10,2 bei 10 GHz, ideal für Hochfrequenzanwendungen


- Niedriger Dissipationsfaktor: 0,0020 bei 10 GHz und 0,0023 bei 20 GHz, wodurch Energieverluste minimiert werden


- Kontrollierte thermische Ausdehnung (CTE): 16 ppm/°C (X-Achse), 18 ppm/°C (Y-Achse) und 32 ppm/°C (Z-Achse), die eine Stabilität in allen Temperaturbereichen bietet


- außergewöhnliche Wärmeleitfähigkeit: 0,81 W/mk, was die Wärmeabgabe verbessert


- Mindestfeuchtigkeitsabsorption: 0,03%, so dass die Zuverlässigkeit in feuchten Umgebungen gewährleistet ist

Anwendungen

Diese bemerkenswerten Eigenschaften machen den F4BTMS1000 für eine Vielzahl von Anwendungen geeignet, darunter:

- Luft- und Raumfahrtausrüstung, einschließlich Raumfahrt- und Kabinentechnik
- Mikrowellen­ und HF­Systeme für die Telekommunikation
- Anwendungen für militärische Radare
- Fortgeschrittene Futternetze
- Phasenempfindliche Antennen und Phasensysteme
- Satellitenkommunikation und verschiedene Hightech-Anwendungen

Schlussfolgerung

Die F4BTMS1000-PCB stellt den Höhepunkt der technischen Exzellenz dar und verbindet fortschrittliche Materialien mit präziser Fertigung, um ein Produkt zu liefern, das sich sowohl in Qualität als auch in Leistung auszeichnet.Seine einzigartigen Eigenschaften und Vielseitigkeit machen ihn zu einer außergewöhnlichen Wahl für Spitzentechnologien. Wählen Sie die F4BTMS1000 für Ihr nächstes Projekt und erleben Sie die wesentlichen Vorteile, die mit überlegenem Engineering verbunden sind.
