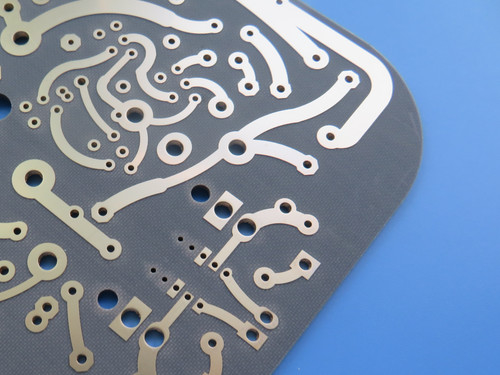

F4BM220 PCB 2 Schicht 1,575 mm 1 Unze Kupfer ENIG fertiggestellt

In der anspruchsvollen Welt der HF- und Mikrowellenelektronik sind Signalintegrität und Materialstabilität von größter Bedeutung.mit Wanglings fortschrittlichem F4BM220-PTFE/Glasfaserlaminat gebaut, bietet außergewöhnliche Hochfrequenzleistung für kritische Kommunikations- und Radarsysteme.Dieses PCB ist so konzipiert, dass es den strengen Anforderungen moderner HF-Anwendungen entspricht.

Präzisionskonstruktion und wesentliche Spezifikationen

Basismaterial: Hochleistungs-PTFE/Glasfaser-Verbundwerkstoff F4BM220 für überlegene HF-Eigenschaften

Schichtzahl: 2 Schichten mit 4/6 Mil Trace/Space-Fähigkeit

Abmessungen der Platte: 130,5 mm × 103 mm (Toleranz ± 0,15 mm)

Mindestlochgröße: 0,3 mm (mechanisches Bohren)

Enddicke: 1,7 mm (1.575 mm Kern mit 35 μm Kupferschichten)

Oberflächenveredelung: ENIG (Elektrolöses Nickel-Immersionsgold) für eine zuverlässige Schweißfähigkeit

Durch Plattierungstärke: 20 μm für dauerhafte Verbindungen

Elektrische Prüfung: vor der Versendung zu 100% geprüft

Optimiertes Stackup für die HF-Leistung
Der 2-Schicht-Stack-up ist sorgfältig für maximale Signalintegrität konzipiert:

Oberste Schicht: 35 μm ED-Kupferfolie

Kern: 1,575 mm F4BM220 Laminat (PTFE/Glasfaserverbundwerkstoff)

Unterschicht: 35 μm ED-Kupferfolie

Besondere Konstruktionsüberlegungen:

Keine Lötmaske oder Seidenschirm, um die dielektrischen Interferenzen zu minimieren

Alle Durchläufe sind durchlöchrig (keine blinden/begrabenen Durchläufe)

Saubere Oberflächenbeschichtung für optimale HF-Leistung

Warum das Material F4BM220?
Überlegene Hochfrequenzmerkmale


Dielektrische Konstante (Dk): 2,2 ± 0,04 @ 10 GHz - außergewöhnliche Stabilität für eine präzise Impedanzregelung

Ultra-niedriger Verlust: Dissipationsfaktor (Df) von 0,001 bei 10 GHz für eine minimale Signalzerstörung

Thermische Stabilität: CTE von 25 ppm/°C (X-Achse), 34 ppm/°C (Y-Achse) für die Abmessungssicherheit

Feuchtigkeitsbeständigkeit: Absorption ≤ 0,08% für eine gleichbleibende Leistung in unterschiedlichen Umgebungen

Verbesserte Zuverlässigkeitsmerkmale
UL-94 V0 Brandbarkeitsbewertung für die Sicherheit

Ausgezeichnete Temperaturbeständigkeit (Betriebsbereich von -55°C bis 288°C)

Thermischer Koeffizient von Dk: -142 ppm/°C (-55°C bis 150°C) für eine stabile Leistung

Ideale Anwendungsmöglichkeiten
Diese PCB ist speziell für Hochfrequenzanwendungen konzipiert, einschließlich:

Mikrowellen- und HF-Kommunikationssysteme

Schaltmaschinen und Schaltmaschinen

Satellitenkommunikationsgeräte

Antennen der Basisstationen und Zufuhrnetze

Radarsysteme und Antennen für Phasenreihen

mit einer Leistung von mehr als 1000 W

Qualitätssicherung und globale Verfügbarkeit
Wir halten strenge Qualitätsstandards ein, um eine zuverlässige Leistung zu gewährleisten:

Einheitlich mit den IPC-Klasse-2-Normen

Akzeptiert Gerber RS-274-X Artwork Dateien

Weltweite Verfügbarkeit mit zuverlässigen Versandmöglichkeiten
