Kurze Einleitung
Dies ist ein einseitiges Keramik-PCB, das mit 96% Siliziumnitrid (Si3N4) Keramiksubstraten hergestellt wurde, wobei die Active Metal Brazing (AMB) -Technologie verwendet wird.Die keramische Leiterplatte AMB-Si3N4 weist eine hohe Wärmeleitfähigkeit aufDiese Platte verwendet ein schweres Kupfer von 100um (2.85oz), um einen effizienten Stromfluss zu gewährleisten.Es gibt auch dickes Gold., die eine zuverlässige Anschlussoberfläche für Bauteile bietet und vor Oxidation und Verschleiß schützt, wodurch die Lebensdauer des PCB verlängert wird.maximale Flexibilität für Kunden mit spezifischen Löt- oder Anpassungsbedürfnissen bietenEs wird nach IPC-Klasse-2-Standards hergestellt.
Grundlegende Spezifikationen
PCB-Größe: 42 mm x 41 mm = 1 PCS
Schichtzahl: einseitige Keramik-PCB
Stärke:0.25mm
Basismaterial: 96% Si3N4 Keramikunterlage
Oberflächenveredelung: vergoldet
Wärmeleitfähigkeit des Dielektrisches: 80 W/MK
Kupfergewicht: 100 mm
Golddicke: >= 1 mm (39,37 Mikron Zoll)
Keine Lötmaske oder Seidenfilter
Technologie: Aktives Metallbrennen (AMB)
| PCB-Größe |
42 x 41 mm = 1 PCS |
| TYPE des Boards |
|
| Anzahl der Schichten |
Doppelseitiges Keramik-PCB |
| Oberflächenbefestigungskomponenten |
- Ja, das ist es. |
| Durch Lochkomponenten |
N/A |
| Layer Stackup |
Kupfer ------- 100um ((2.85oz) |
| Si3N4 Keramik -0,25 mm |
| Kupfer ------- 100um ((2.85oz) |
| Technik |
|
| Mindestspuren und Raum: |
25 ml / 25 ml |
| Mindest- und Höchstlöcher: |
0.5 mm / 1,0 mm |
| Anzahl der verschiedenen Löcher: |
2 |
| Anzahl der Bohrlöcher: |
2 |
| Anzahl der geschliffenen Schlitze: |
0 |
| Anzahl der inneren Ausschnitte: |
1 |
| Impedanzkontrolle |
Nein |
| BORT-Material |
|
| Epoxiglas: |
Si3N4 Keramik -0,25 mm |
| Endfolie äußerlich: |
20,85 Unzen |
| Endfolie im Inneren |
N/A |
| Endhöhe der PCB: |
0.3 mm ± 0,1 mm |
| Beschichtung und Beschichtung |
|
| Oberflächenbearbeitung |
Elektroplattiertes Gold (hartes Gold) |
| Lötmaske gilt für: |
Nein |
| Farbe der Lötmaske: |
Nein |
| Typ der Lötmaske: |
N/A |
| Kontur/Schnitt |
Routing |
| Markierung |
|
| Seite der Komponentenlegende |
Nein |
| Farbe der Komponentenlegende |
Nein |
| Herstellername oder -logo: |
N/A |
| Durch |
Nicht durchlöchert (NPTH) |
| BEMERKUNG der Entflammbarkeit |
94 V-0 |
| Dimensionstoleranz |
|
| Ausmaß des Umrisses: |
0.0059" (0,15mm) |
| Plattierung: |
0.0030" (0,076mm) |
| Toleranz für Bohrungen: |
0.002" (0,05 mm) |
| TEST |
100% elektrischer Test vor der Lieferung |
| Art der zu liefernden Kunstwerke |
E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| Dienstleistungsbereich |
Weltweit, weltweit. |
Technologie des aktiven Metallbrassens (AMB)
Das AMB-Verfahren (Active Metal Brazing) ist eine Methode, bei der eine kleine Menge von in dem in dem Braz-Füllmetall enthaltenen aktiven Elementen (z. B. Titan-Ti) zur Reaktion mit der Keramik verwendet wird,mit einer Breite von mehr als 20 mm,, wodurch die Bindung zwischen Keramik und Metall erreicht wird.

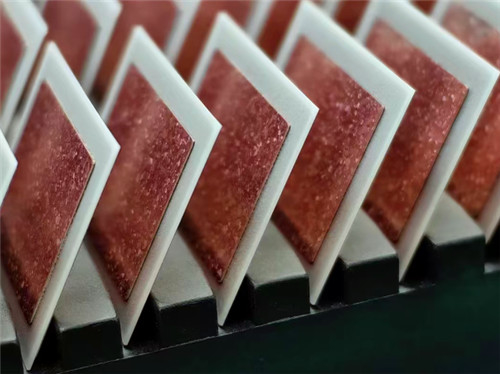

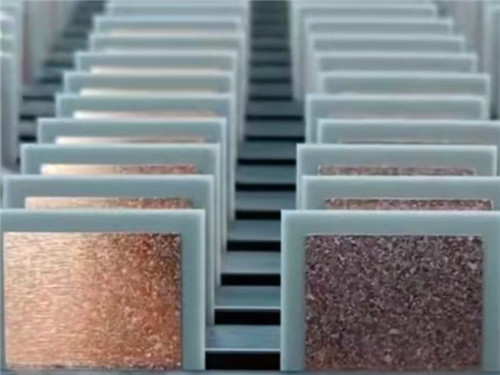

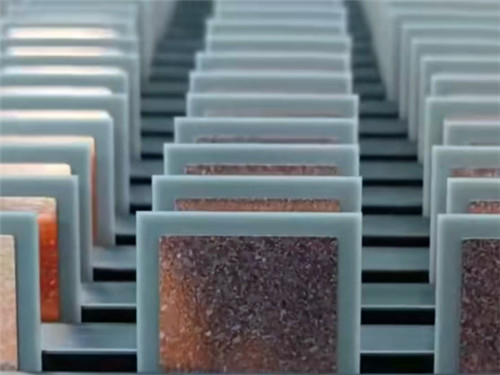

Si3N4 (Siliziumnitrid) Keramiksubstrate
Si3N4-Keramiksubstrate sind fortschrittliche Materialien, die für ihre außergewöhnlichen mechanischen, thermischen und elektrischen Eigenschaften bekannt sind und daher ideal für Hochleistungsanwendungen geeignet sind.
Die keramischen Substrate sind vollständig anpassbar, um spezifische Kundenanforderungen zu erfüllen, einschließlich maßgeschneiderter Keramikdicke, Kupferschichtdicke und Oberflächenbehandlungsmöglichkeiten.
Ihr niedriger Wärmeausdehnungskoeffizient (CTE) liegt zwischen 2,5 und 3,1 ppm/K (40-400 °C), was dem Silizium und anderen Halbleitermaterialien nahe passt.so dass die thermische Belastung in elektronischen Geräten minimiert wirdDie Wärmeleitfähigkeit von 80 W/m·K bei 25°C sorgt für eine effiziente Wärmeableitung und macht sie für Hochleistungs- und Hochtemperaturumgebungen geeignet.
Si3N4-Keramik verfügt über eine beeindruckende Biegefestigkeit von ≥ 700 MPa und bietet eine außergewöhnliche mechanische Festigkeit und Haltbarkeit für anspruchsvolle Anwendungen.Es unterstützt das Brazen von Kupferschichten mit einer Dicke von 0.8 mm, wodurch der Wärmewiderstand verringert und hohe Strombelastungen ermöglicht werden.für eine optimale Leistung mit SiC-Chips perfekt kompatibel.
| Artikel 2 |
Einheit |
Al2O3 |
Si3N4 |
| Dichte |
G/cm3 |
≥ 3.3 |
≥ 3.22 |
| Rauheit (Ra) |
μm |
≤ 06 |
≤ 07 |
| Biegefestigkeit |
MPa |
≥ 450 |
≥ 700 |
| Koeffizient der thermischen Ausdehnung |
10^-6/K |
40,6 bis 5,2 (40 bis 400 °C) |
2.5 bis 3,1 (40 bis 400 °C) |
| Wärmeleitfähigkeit |
W/m*K |
≥ 170 °C (25 °C) |
80 (25°C) |
| Dielektrische Konstante |
1MHz |
9 |
9 |
| Dielektrische Verluste |
1MHz |
2*10^-4 |
2*10^-4 |
| Volumenwiderstand |
Ohm*cm |
> 10^14 (25°C) |
> 10^14 (25°C) |
| Dielektrische Festigkeit |
KV/mm |
> 20 |
>15 |
| |
Kupferdicke |
| 0.15 mm |
0.25mm |
0.30 mm |
0.50 mm |
00,8 mm |
| Keramische Dicke |
0.25mm |
- Ja.3N4 |
- Ja.3N4 |
- Ja.3N4 |
- Ja.3N4 |
- |
| 0.32mm |
- Ja.3N4 |
- Ja.3N4 |
- Ja.3N4 |
- Ja.3N4 |
- Ja.3N4 |
| 0.38mm |
AlN |
AlN |
AlN |
- |
- |
| 0.50 mm |
AlN |
AlN |
AlN |
- |
- |
| 0.63mm |
AlN |
AlN |
AlN |
- |
- |
| 1.00 mm |
AlN |
AlN |
AlN |
- |
- |
Unsere PCB-Verarbeitungskapazität
Wir können Präzisionsschaltkreise mit einer Linienbreite von 3 Mil / 3 Mil und einer Leiterdicke von 0,5oz-14oz verarbeiten.das anorganische Staudammverfahren, und 3D-Schaltkreisfertigung.
Wir können verschiedene Verarbeitungsstärken, wie 0,25mm, 0,38mm, 0,5mm, 0,635mm, 1,0mm, 1,5mm, 2,0mm, 2,5mm, 3,0mm usw. verarbeiten.
Wir bieten vielfältige Oberflächenbehandlungen an, darunter das elektroplatierte Goldverfahren (1-30 u"), das elektrolose Nickel-Palladium-Immersions-Goldverfahren (1-5 u"), das elektroplatierte Silberverfahren (3-30 u),Elektroplattierte Nickelprozesse (3-10um), Immersionszinnprozess (1-3um), usw.
