In einer Zeit, in der Hochfrequenzanwendungen immer kritischer werden, war die Nachfrage nach zuverlässigen und innovativen Leiterplattenlösungen noch nie so groß.Rogers RO4003C Hochfrequenz-PCB, ein bahnbrechendes Produkt, das auf die hohen Anforderungen von HF-Mikrowellenkreisen, Matching-Netzwerken und gesteuerten Impedanzübertragungsleitungen zugeschnitten ist.Leistungen, Anwendungen und Bedeutung der RO4003C-PCB, die ihr Potenzial zur Umgestaltung der Hochfrequenzelektronik aufzeigt.
Verständnis von RO4003C: Eine neue Ära der Leiterplattenmaterialien
Der RO4003C ist aus geschütztem Glas gewebtem, verstärktem Kohlenwasserstoff/Keramik gefertigt.mit einer einzigartigen Mischung aus den elektrischen Eigenschaften von PTFE/gewebtem Glas und der Herstellbarkeit von Epoxy/GlasDiese innovative Konstruktion führt zu einem Material mit geringem Verlust, das den Anforderungen von Hochfrequenzanwendungen entspricht und gleichzeitig die Wirtschaftlichkeit bei der Schaltkreisfertigung beibehält.
Hauptmerkmale von RO4003C
Dielektrische Leistung: Der RO4003C verfügt über eine dielektrische Konstante von 3,38 ± 0,05 bei 10 GHz, was die Signalverzerrung minimiert und eine verbesserte Übertragungsqualität ermöglicht.Dies ist besonders für Anwendungen von Vorteil, bei denen die Signalintegrität von größter Bedeutung ist.
Niedriger Dissipationsfaktor: Mit einem Dissipationsfaktor von 0,0027 bei 10 GHz gewährleistet der RO4003C eine effiziente Signalverbreitung,Ideal für Hochfrequenzumgebungen, in denen herkömmliche Leiterplattenlamine nicht ausreichen.
Wärmestabilität: Diese PCB weist eine Wärmeleitfähigkeit von 0,71 W/m/°K und eine Glasübergangstemperatur (Tg) von mehr als 280 °C auf.Diese Eigenschaften ermöglichen es dem RO4003C, hohen Betriebstemperaturen standzuhalten, ohne die Leistung zu beeinträchtigen.
Kontrollierte thermische Expansionskoeffizienten (CTE): Das Material verfügt über eine mit Kupfer abgestimmte CTE mit Werten von 11 ppm/°C (X-Achse) und 14 ppm/°C (Y-Achse).Dies gewährleistet eine minimale thermische Belastung der Bauteile, was die Zuverlässigkeit bei Hybridkonstruktionen erhöht.
Niedrige Feuchtigkeitsabsorption: Mit einer Feuchtigkeitsabsorptionsrate von nur 0,06% ist der RO4003C gegen Umweltfaktoren resistent, die die Leistung im Laufe der Zeit beeinträchtigen können.
| Eigentum |
RO4003C |
Ausrichtung |
Einheiten |
Die Situation |
Prüfmethode |
| Dielektrische Konstante,ε Prozess |
3.38 ± 0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie |
| Dielektrische Konstante |
3.55 |
Z |
|
8 bis 40 GHz |
Differentielle Phasenlänge Methode |
| Verlustfaktor |
0.0027
0.0021 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermischer Koeffizient ε |
+40 |
Z |
ppm/°C |
-50°C bis 150°C |
IPC-TM-650 2.5.5.5 |
| Volumenwiderstand |
1.7 x 1010 |
|
MΩ.cm |
- Das ist nicht wahr. |
IPC-TM-650 2.5.17.1 |
| Oberflächenwiderstand |
4.2 x 109 |
|
MΩ |
- Das ist nicht wahr. |
IPC-TM-650 2.5.17.1 |
| Elektrische Stärke |
31.2(780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Zugmodul |
19,650(2,850)
19,450 ((2,821) |
X
Y |
MPa (ksi) |
NT1 die |
ASTM D 638 |
| Zugfestigkeit |
139(20.2)
100(14.5) |
X
Y |
MPa (ksi) |
NT1 die |
ASTM D 638 |
| Flexuralstärke |
276
(40) |
|
MPa
(KPSI) |
|
IPC-TM-650 2.4.4 |
| Dimensionelle Stabilität |
< 03 |
X, Y |
mm/m
(mil/Zoll) |
nach Ätzen+E2/150°C |
IPC-TM-650 2.4.39A |
| Koeffizient der thermischen Ausdehnung |
11
14
46 |
X
Y
Z |
ppm/°C |
-55°C bis 288°C |
IPC-TM-650 2.4.41 |
| Tg |
>280 |
|
°C TMA |
Eine |
IPC-TM-650 2.4.24.3 |
| Td |
425 |
|
°C TGA |
|
ASTM D 3850 |
| Wärmeleitfähigkeit |
0.71 |
|
W/M/oK |
80°C |
ASTM C518 |
| Feuchtigkeitsabsorption |
0.06 |
|
% |
48 Stunden Eintauchen 0,060"
Probe Temperatur 50°C |
ASTM D 570 |
| Dichte |
1.79 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Stärke der Kupferschalen |
1.05
(6.0) |
|
N/mm
(PL) |
Nach dem Löten schwimmen 1 oz.
EDC-Folien |
IPC-TM-650 2.4.8 |
| Entflammbarkeit |
N/A |
|
|
|
UL 94 |
| Bleifreies Verfahren kompatibel |
- Ja, das ist es. |
|
|
|
|
PCB-Konstruktion und Spezifikationen

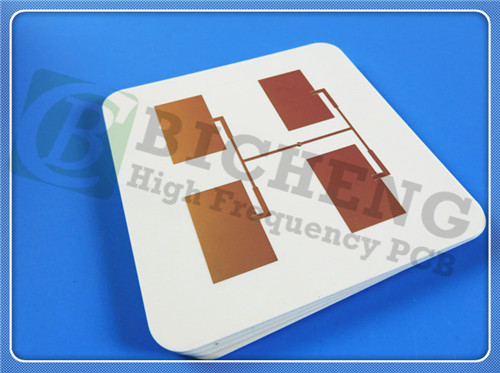

Diese 4-schichtige starre PCB-Stapelung des RO4003C ist sorgfältig für eine optimale Leistung in Hochfrequenzanwendungen konzipiert.
Abmessungen der Platte: 65 mm x 65 mm ± 0,15 mm
Minimaler Spurenbereich: 7/8 Millimeter, so dass eine hohe Dichte möglich ist.
Fertigplattendicke: 4,8 mm, die für verschiedene Anwendungen robust ist.
Oberflächenveredelung: ENEPIG, die die Schweißfähigkeit und Korrosionsbeständigkeit erhöht.
Diese Konstruktion stellt sicher, dass der RO4003C gut ausgestattet ist, um die Anforderungen fortschrittlicher elektronischer Systeme zu erfüllen.
Anwendungen
Die RO4003C Hochfrequenz-PCB ist ideal für eine Vielzahl von Anwendungen geeignet, einschließlich:
Breitbandantennen für kommerzielle Fluggesellschaften
Mikrostrip- und Stripline-Schaltkreise
Millimeterwellenanwendungen
Radarsysteme
Führungssysteme
Digitale Funkantennen von Punkt zu Punkt
Verfügbarkeit
Die RO4003C Hochfrequenz-PCB ist weltweit erhältlich und entspricht den IPC-Klasse-2-Standards.Diese Leiterplatte ist eine zuverlässige Wahl für Ingenieure und Hersteller, die nach leistungsstarken Lösungen für ihre HF-Mikrowellenkreise und passenden Netzwerke suchen.
