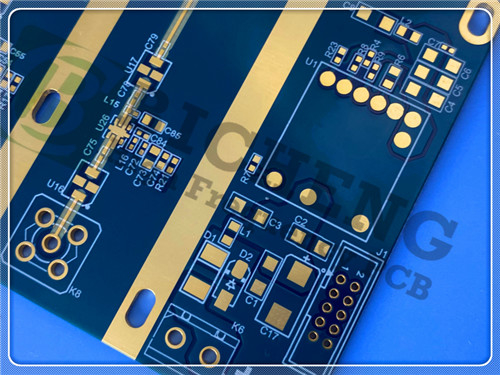

Wir präsentieren unsere neu gelieferten 6-Schicht-PCBs, die aus fortschrittlichen RO4003C- und S1000-2M-Materialien hergestellt wurden.Dies macht es zu einer idealen Wahl für Industriezweige wie Telekommunikation, Luft- und Raumfahrt und Verteidigung.
Einführung in das Material RO4003C
Rogers RO4003C-Materialien sind eigene gewebte glasverstärkte Kohlenwasserstoffe/Keramiken, die für eine überlegene Hochfrequenzleistung mit geringen Kosten für die Schaltung hergestellt wurden.Dieses Material mit geringen Verlusten kann mit Standardprozessen aus Epoxydglas (FR-4) hergestellt werden, was eine wettbewerbsfähige Preisgestaltung ermöglicht.
Zu den wichtigsten Eigenschaften von RO4003C gehören:
- Dielektrische Konstante: 3,38 ± 0,05 bei 10 GHz
- Dissipationsfaktor: 0,0027 bei 10 GHz
- Wärmeleitfähigkeit: 0,71 W/m/°K
- thermischer Koeffizient der dielektrischen Konstante: +40 ppm/°C bei Betrieb zwischen -50°C und 150°C
- CTE auf Kupfer abgestimmt: X-Achse bei 11 ppm/°C, Y-Achse bei 14 ppm/°C
- Niedriger Z-Achse Koeffizient der thermischen Ausdehnung: 46 ppm/°C
- Tg: > 280 °C
- Niedrige Feuchtigkeitsabsorption: 0,06%
| Eigentum |
RO4003C |
Ausrichtung |
Einheiten |
Die Situation |
Prüfmethode |
| Dielektrische Konstante,ε Prozess |
3.38 ± 0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie |
| Dielektrische Konstante |
3.55 |
Z |
|
8 bis 40 GHz |
Differentielle Phasenlänge Methode |
| Verlustfaktor |
0.0027
0.0021 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermischer Koeffizient ε |
+40 |
Z |
ppm/°C |
-50°C bis 150°C |
IPC-TM-650 2.5.5.5 |
| Volumenwiderstand |
1.7 x 1010 |
|
MΩ.cm |
- Das ist nicht wahr. |
IPC-TM-650 2.5.17.1 |
| Oberflächenwiderstand |
4.2 x 109 |
|
MΩ |
- Das ist nicht wahr. |
IPC-TM-650 2.5.17.1 |
| Elektrische Stärke |
31.2(780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Zugmodul |
19,650(2,850)
19,450 ((2,821) |
X
Y |
MPa (ksi) |
NT1 die |
ASTM D 638 |
| Zugfestigkeit |
139(20.2)
100(14.5) |
X
Y |
MPa (ksi) |
NT1 die |
ASTM D 638 |
| Flexuralstärke |
276
(40) |
|
MPa
(KPSI) |
|
IPC-TM-650 2.4.4 |
| Dimensionelle Stabilität |
< 03 |
X, Y |
mm/m
(mil/Zoll) |
nach Ätzen+E2/150°C |
IPC-TM-650 2.4.39A |
| Koeffizient der thermischen Ausdehnung |
11
14
46 |
X
Y
Z |
ppm/°C |
-55°C bis 288°C |
IPC-TM-650 2.4.41 |
| Tg |
>280 |
|
°C TMA |
Eine |
IPC-TM-650 2.4.24.3 |
| Td |
425 |
|
°C TGA |
|
ASTM D 3850 |
| Wärmeleitfähigkeit |
0.71 |
|
W/M/oK |
80°C |
ASTM C518 |
| Feuchtigkeitsabsorption |
0.06 |
|
% |
48 Stunden Eintauchen 0,060"
Probe Temperatur 50°C |
ASTM D 570 |
| Dichte |
1.79 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Stärke der Kupferschalen |
1.05
(6.0) |
|
N/mm
(PL) |
Nach dem Löten schwimmen 1 oz.
EDC-Folien |
IPC-TM-650 2.4.8 |
| Entflammbarkeit |
N/A |
|
|
|
UL 94 |
| Bleifreies Verfahren kompatibel |
- Ja, das ist es. |
|
|
|
|
Eigenschaften des Materials S1000-2M
Das Material S1000-2M verbessert die Leistung der Leiterplatte mit folgenden Eigenschaften:
- Untere Z-Achse CTE: Verbessert die Durchlöchersicherheit.
- Ausgezeichnete mechanische Verarbeitbarkeit: Gewährleistet Kompatibilität mit verschiedenen Herstellungsprozessen.
- Wärmebeständigkeit: Hohe Wärmebeständigkeit mit einem Tg von 180 °C.
- Bleifreiheit: Geeignet für umweltfreundliche Anwendungen.
- Ausgezeichnete Anti-CAF-Leistung: Schützt vor Leitungsproblemen mit anodischen Filamenten.
- Niedrige Wasserabsorption: Erhöht die Haltbarkeit unter feuchten Bedingungen.
PCB-Aufstapelung
Die PCB-Stapler sind für eine optimale Leistung ausgelegt:
- Kupferschicht 1: 35 μm
- RO4003C Kern: 0,305 mm (12 Mil)
- Kupferschicht 2: 35 μm
- Prepreg (1080 RC63%): 0,0644 mm (2,5 ml)
- Kupferschicht 3: 35 μm
- S1000-2M Kern: 0,203 mm (3 Mil)
- Kupferschicht 4: 35 μm
- Prepreg (1080 RC63%): 0,0644 mm (2,5 ml)
- Kupferschicht 5: 35 μm
- RO4003C Kern: 0,305 mm (12 Mil)
- Kupferschicht 6: 35 μm
Details zum Bau
- Abmessungen der Bretter: 62,5 mm x 57,8 mm (± 0,15 mm)
- Mindestspuren: 4/7 Millimeter.
- Mindestgröße des Löchers: 0,3 mm
- Endplattendicke: 1,1 mm
- Gewicht des fertigen Kupfers: 1 oz (1,4 ml) für innere und äußere Schichten
- Durch Plattierungstärke: 20 μm
- Oberflächenveredelung:
- Oberste Seidenwand: Weiß
- Unterseidenseide: keine
- Top-Solder-Maske:
- Unterste Lötmaske:
- Impedanzregelung: 90 Ohm bei 4 ml / 7 ml Spuren/Lücken auf der oberen Schicht
- Via Spezifikationen: 0,3 mm gefüllte und überdeckte Durchläufe
- Prüfung: vor dem Versand 100% elektrische Prüfung
Kunstwerke und Standards
Die Grafiken werden im Gerber RS-274-X-Format geliefert, um die Kompatibilität mit Standard-Fertigungsprozessen zu gewährleisten.Gewährleistung einer moderaten Zuverlässigkeit für verschiedene Anwendungen.
Verfügbarkeit
Dieses PCB ist weltweit erhältlich, was es für Ingenieure und Designer in verschiedenen Branchen zu einer zugänglichen Lösung macht.
Typische Anwendungen
Diese vielseitige Leiterplatte eignet sich für eine Reihe von Hochfrequenzanwendungen, darunter:
- Breitbandantennen für kommerzielle Fluggesellschaften
- Mikrostrip- und Stripline-Schaltkreise
- Millimeterwellenanwendungen
- Radarsysteme
- Führungssysteme
- Digitale Funkantennen von Punkt zu Punkt
Schlussfolgerung
Das neu ausgelieferte 6-Schicht-PCB RO4003C + S1000-2M wurde entwickelt, um eine außergewöhnliche Leistung für Hochfrequenzanwendungen zu liefern, indem es fortschrittliche Materialien und präzise Technik kombiniert.Für weitere Anfragen oder BestellungenIhre Projekte verdienen das Beste, und wir sind hier, um Ihnen beispiellose Unterstützung und Lösungen zu bieten.
